Как сделать вкл/выкл магнитолы от замка зажигания

Три месяца назад преобрел A4 Avant 1.8 98 г. В ней стоял глючный Хрус (известная проблема с регулятором звука, точнее с микросхемой). Прошлый владелец говорил - что он летом работает (по теплу). Долго с ним мучился, подпаивал микросхему PIC12F675, что-бы она по шине i2c "промывала бы мозги" микросхеме регуляции звука. Получилось - звук начал регулироваться - но с шумами при переключении.
В наконец мне все это вообще надоело, особенно кассетник, да и хотелось приобщиться к новым технологиям - музыка с флешки. CD, DVD и прочие диски не хотелось, у друга в машине, наблюдаются перерывы звука на каждой кочке.
Родную акустику было решено пока не трогать...гаража нет, да зимой возиться не хотелось.
Выбор пал на Clarion FB289RBT. брал за 4200 на Горбушке.
"+" - есть линейный выход(для задних колонок с усилителем);
- есть сзади переключатель предохранителя на VW, что не требует перемещения контактов в ISO- разъеме
- немного подходит по дизайну (похожа на Хорус ручкой регулировки звука по центру)
- помнит все настройки даже если ее полностью отключить.
- может играть музыку с флешки
"-" - подсветка кнопок нифига не красная, только белая (эту пробелему пока решил наклейкой на светодиоды красного скотча - получился розовенький цвет. Потом планирую просто перепаять светодиоды -всего 12 штук)
- подсветка дисплея - только белая (сам дисплей внутри панельки находится в металлическом кармашке - и туда очень хорошо дополнительно вставляется красный пленочный светофильтр от старых осветительных прожекторов в театре.
- сама она нифига не черная, а темно-коричневая - с этим не знаю как боротья...
- напряжения на линейных выходах не дотягивает раза так в три, что приходится сместить баланс звука назад. Думаю потом спаять линейный усилитель
- так как в ней нет питания усилителя радиоантенны по центральному проводу, пришлось "колбасить" переходник с подводом питания,конденсатором и дросселем.
- она меньше по размерам, чем хорус - пришлось делать рамку(из фанеры-электролобзиком и красить краской из баллончика). В продаже имеются заглушки по бокам, но смотрятся они не очень вместе со штатной рамкой от магнитолы. Так, что штатную рамку магнитолы я убрал и сделал свою.
- и самое главное - не выключается, как шатная, при извлечении ключа зажигания и не включается при его при его втыкании. Но при этом есть функция включения вручную при отсутствии ключа. И еще, если хорус раньше включился от ключа и потом вручную его выключить, то он уже не включался при вставке ключа зажигания.
Эта фукнция крайне удобна при езде в городе с частыми остановками. Не надо сидеть и давить на кнопку выключения (2-3 секунды), когда жена уже давно вышла из машины.

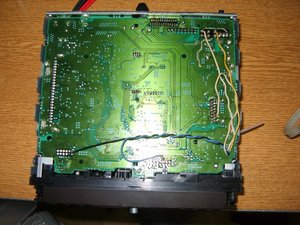

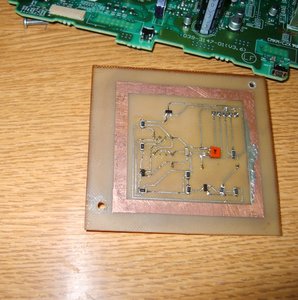

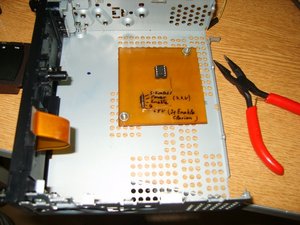

Последняя проблема была решена добавлением в Clarion FB289RBT целой платы на основе PIC12F675 (остался от "колдовства" с Хорусом) и тремя ключами на транзисторах.

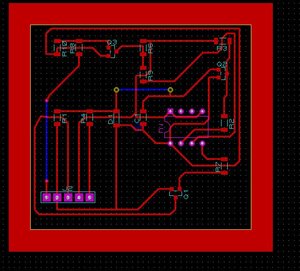

Выкладываю фото, схему, файл прошивки, исходник на С(можете доработать и/или исправить ошибки) и файл эмулящии в программе Протеус. Когда будете прошивать pic нужно выставить внешний сброс (в hex-файле стоит внутренний), а то внутренний генератор 4MГц не может работать по даташиту вместе с внутренней схемой сброса.
Схема работает на прерываения от сигналов на S-контакте (12V
если есть ключ и 0 если нет) и от включения магнитолы. Также
выдает команду включения или выключения замыканием
линии Enable на корпус.

Работал в протеусе и программировал pic первый раз, так что специалистам в этой области просьба отнестисть к моему проекту снисходительно.

Все выложил - может кому пригодиться.



Ответ: Как сделать вкл/выкл магнитолы от замка зажигания

Если питание отрубать просто замком зажигания, то без ключа ее уже не включить.
А в данном случае включить можно и без ключа.



Ответ: Как сделать вкл/выкл магнитолы от замка зажигания

И еще не каждая магнитола включится если вставить ключ.



Ответ: Как сделать вкл/выкл магнитолы от замка зажигания

Зуммер у меня работает только на поворотники и свет. В штатной магнитоле такой функции по моему не было. Так что данная функция реализации не подлежала.
Посмотрел eeciv твой проект с Хорусом по встраиванию МP3. Да... наверно я поспешил с покупкой Кларика... Надо было форумы читать... Если не трудно вышли схему, у моего друга тоже косяк с хорусом, но менять
он его не собирается, а хочется чего-то возвышенного (мр3).

Думаю сделать нечто подобное - пересадить внутренности кларика в корпус Хоруса. Ну не нравиться мне как смотриться кларик со всякими рамками и вставками. По моему пропала "монолитность" панели...

Я из Кирова (1000км от Москвы).



Ответ: Как сделать вкл/выкл магнитолы от замка зажигания

eeciv - пиши в личку.
A lex - штатные - в большинстве глючные, еще и кассетные.
