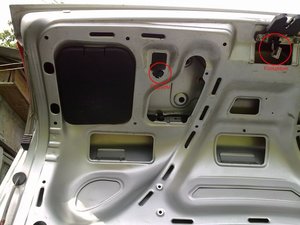

1. Обнаружил на крышке багажного отделения не подключенный разъем. Это не разъем ли подсветки багажного отделения? Подключаю к нему лампочку - не горит! Лампа заведомо исправна. 2. В замке крышки багажного отделения находится концевик. На фото он извлечен из замка. Что это за концевик? Что с ним, что без него разницы в чем-либо не видно... Концевик - нормально замкнутый. При его размыкании-замыкании лампочка из п1. также не загорается.
Полагаю Вы про микрик? Но, что с ним, что без него - все одинаково функционирует! Правда есть непонятные нюансы в работе ЦЗ при пользовании замком багажника. А плафон лампы подсветки багажника где устанавливается? В том, где у меня торчит на фото разъем? И от чего оно (освещение) включается?
Ну всё правильно-если нормально замкнутый,то при открытии крышки багажника он замыкается и загорается лампочка подсветки.У меня на сотке подсветка вверху багажника под лобовым(там маленький плафончик).Микрик и должен включать лампочку,а вторым контактом должен давать сигнал об открытом багажнике на сигнализацию.Видимо кто-то до тебя там наковырял!
Микрик с двумя контактами! Если он включает подсветку, то один контакт на питании, второй на лампочку. Какой еще на сигнализацию? Третий, которого у меня нет?
что мешает запараллелить?Значит у тебя только на лампочку!Найди плюс,подключи лампочку через микрик и радуйся свету!
К разъему подключется выключатель освещения багажного отделения. Работает от по рнинципу перекатывающегося шарика при открывании крышки багажника.
Точно! В выходные на даче пришел к этому же выводу: разъем на крышке для концевика освещения. А место установки самого плафона определилось после недолгих поисков под задним стеком. Два проводка с контактами, самого плафона нет. При подсоединении лампочки и замыкании в этом разъеме контактов лампочка загорается! Концевик же в замке крышки багажника относится к центральному замку, заводскому иммобилайзеру. Вопрос: Замок имеет горизонтальное, вертикальное и под 45 градусов положения личинки. Должна ли нажимается личинка замка при ее гризонтальном положении? При вертикальном - нет. При 45 градусов - да.
Ну, у кого также? Колитесь! На улице что ли ловить восьмидесятки, что бы спросить... Есть недостаток в замке с самого начала. Надо знать на что он может влиять!
При горизонтальном должна. Но при вкл сигналке нажимается в холостую, при выкл-открывает багажник. Вертикально-это вручную закрыть багажник.
