Привет всем!может у кого есть схема подключения наружных зеркал с автоскаладыванием и затемнением?) прикупил сие чудо а инфы по установке найти не смог! Заранее Благодарен)
какая инфо по установке искалась? чтобы все разжевалось? я думаю что обычное изучение электросхем и есть твоя задача. при этом затемнение это отдельно я так понял. оно по идее использует сенсор света или реагирует на положение крутилки габариты/ближний свет. а автоскладывание само по себе. продаются блочки универсальные для реализации (тогда изучать схему производителя) или оригинальное реле и тогда изучай схемы автомобиля.
все разжевано или нет это пофигу вообще!схема это провода и цвета их ...стандартная схема из елзы ,для тех кто понимает о чем тут речь!а то что продается в магазине это скорее для Вас продается а не для ауди...
у тебя салонное зеркало с автозатемнением?если нет то боковые затемняться не будут т.к. затемнение боковых работает от салонного(с затемнением),от него на боковые идут по 2 провода,по другому никак, в остальном нужны только схемы подключения, для автоскладывания понадобится так же джойстик управления зеркалами с позицией складывания,дальше подключение по схеме,вроде как всё.
с затемнением!с этого я начал сам процесс инсталяции сей опции!там еще есть фишки типо наклона зеркала при заднем ходе вроде как идет только с памятью сидений...в фишке зеркала 6 пинов я подключил пока 4 и зеркало фурычит! дальше 2 кидаю оставшехся на правое и левое зеркало и вуаля!) затемнение есть ...джостик купил с функций складывания (хотя можно было срезать перегородку и все) а вот эл. схему подключения 2 фишки не могу найти....
фу, как грубо... чтобы думать, что спрашиваемый человек понимает о чем думает спрашивающий, минимум, спрашиваемый должен понимать что знает и на основании чего задает вопросы спрашивающий. очень полная информация была что "...прикупил сие чудо..." помогите подключить. у тебя на зеркалах с автоскладыванием - две фишки? в одной фишке - 8 пин и 7 проводов, а вторая 10 пин и 7 проводов? если так то 8 пиновая отвечает за обогрев и складывание и затемнение и 10 пиновая за "память зеркал". для обоих фишек нужны свои реле. отдельно реле для складывания и отдельно реле для памяти. как они маркируются я не в курсе. не интересовался ввиду отсутствия у меня зеркал с моторчиками. 8 пиновая колодка -коричневый . как обычно , это масса - белый -+12в от предохранителя на подогрев зеркал - фиолетовый и фиолетово/белый нужны для автозатемнения и соединяются с зеркалом на пины 5/4 соответственно. - серый/синий/желтый для автоскладыывания и они получают сигналы (какие именно масса или + я не в курсе) от реле отвечающее за складывание. само реле под колодку 18 пиновую . вышеуказанные провода по цветам соединены на 14/8/5 соответственно.
не не не))) тут нет злых слов и грубости ! я сам не люблю такое) запятые многое меняют) у меня 2 фишки по 10 пин) в одной 7 и в другой 7 но суть тажа) то что Вы написали соответствует проводам в фишке) во второй фишке 7 проводов серо-желтый кор-зеленый -коричневый серо-кор желто-кор бело-кор и сине-красный (вроде красный мутный цвет какой то))) Хочу собрать инфу и сделать отчет с фото -чтоб потом людям было проще )может кому то понадобиться а может и нет...!Спасибо за те ценные сведения что передали мне)) купил провода коннекторы пины,как только будет все готово приступлю к установке!)

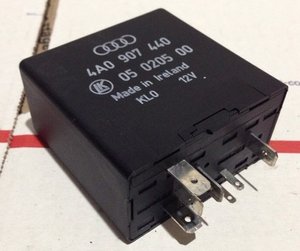

ок. пусть будет две фишки 10пиновые сравни оба зеркала. должно быть что цвета проводов для одной фишки одинаковы что слева что справа, а другой абсолютно разные. те что совпадают цвета, потому что по сути функции обогрева/затемнения/складывания реализованы простым параллельным одновременным подключением зеркал. про распиновку подогрева и затемнения я писал в прошлом посте. про складывание теперь. поискав немного в инете я так понял что folding relay нужно и оно имеет на верхушке обозначение 361. судя по коду это реле еще с 4А кузова - 4A0907440. на фото у этих реле всего 6 пинов. давай их расшифруем. см фото. по нему буду называть. 2 слева вертикальный ряд: pin#4 - верхний - провод черный /красный. это стандартный цвет в С5 провода обозначающий "питание +12В при зажигании". и также этот пин должен соединиться с pin#7 джойстика. pin#5 -средний - провод запускаем на те пины обоих зеркал которые имеют желтые провода. pin#6 - нижний -масса 3 ряд слева pin#8 -направляем к зеркалам и соединяем с синим проводом. на обоих. 4 ряд слева pin#12 - к 9 пину джойстика цвет провода зеленый/желтый. его назначение - сообщить реле сигнал с джойстика о том какое положение нужно принять складывание/раскладывание. на нем будет или масса или "висит в воздухе". 5 ряд слева pin#14 - соединить с зеркалами с серыми проводами. на оба зеркала

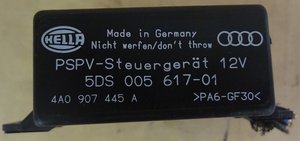

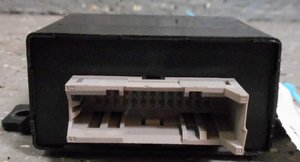

теперь прикоснемся к вопросу о реализации памяти зеркал. короткое путешествие по инету и я должен признать, что ошибался когда писал о "реле". Этим заведует не реле , а модуль управления зеркалами с функцией памяти. И код сей коробочки 4A0997445A. вот и фото его и с него видно что разъем его 26 пиновый и хитрый, вернее недешевый если покупать отдельно а значит при покупке модуля нужно отдать приоритет модуль+фишка с проводами чтобы легче по цветам подсоединяться. теперь список пинов этого модуля: 1- на левое зеркало к проводу белый/черный 2-не используется 3-на +12В которые должны на него податься при включении задней передачи (или фонари заднего хода). не уверен что в районе торпедо есть место подключения. вероятно нужно тянуть от задних фонарей. 4-соединяет этот блок с блоком памяти сидений и(или) блоком памяти рулевой колонки и ремней безопасности. подозреваю что это соединение имеет смысл только если хочется иметь связь между предустановленными (панель управления в дверях) настройками памяти для пассажира/водителя и положениями зеркал. а без этого соединения или некорректного сигнала на нём, по сути можно закончить обсуждать как сделать память на зеркала. работать не будет. 5 - правое зеркало провод серый/желтый 6- левое зеркало провод серый/белый 7 - правое зеркало провод синий/фиолетовый 8-левое зеркало провод серый/зеленый 9- правое зеркало провод желтый/фиолетовый 10- левое, белый/желтый 11 и 12 - красный /синий постоянные +12 от АКБ через предохранитель10А 13-левое , синий/серый 14 -левое, коричневый/желтый 15 - левое , коричневый/синий 16 - правое , белый /коричневый 17 - на пин№2 джойстика фиолетовый/черный 18- на пин№5 джойстика желтый/черный 19 - на пин№3 джойстика зеленый 20 - на пин №6 джойстика красный/желтый 21 - на пин№4 джойстика белый/синий 22- правое , серый/фиолетовый 23 и 24 - масса коричневый 25- правое , коричневый/фиолетовый 26 -правое , коричневый /зеленый
по 26 пиновому реле вообще цвета не совпадают( да и по 6 то же) 2 фишки на зеркалах ответные висят с откусанными концами если первая совпала то вторая нет(может 6 пиновое реле это просто реле управления положением и регулировкой?для простых зеркал с эл приводом и обогревом?я так понимаю истину надо искать после успешного поискать реле с ответной фишкой)
странно, сам же писал что *** во второй фишке 7 проводов серо-желтый кор-зеленый -коричневый серо-кор желто-кор бело-кор и сине-красный (вроде красный мутный цвет какой то))) *** и сравнить с 5 - правое зеркало провод серый/желтый твой серо-желтый 7 - правое зеркало провод синий/фиолетовый твой сине-красный 9- правое зеркало провод желтый/фиолетовый 16 - правое , белый /коричневый твой бело-кор 22- правое , серый/фиолетовый 25- правое , коричневый/фиолетовый 26 -правое , коричневый /зеленый твой кор-зеленый довольно много совпало а если в твоем: серо-кор желто-кор кор на самом деле фиолет, то и еще два совпали... но если у тебя нет и не будет управления с памятью, то смысла искать подключение этих фишек нет никакого. они для промежуточных положений самой стекляшки (2 моторчика). а отдельно еще мотор для складывания всего зеркала в сборе. тебя же оно только и интересовало? значит подключай складывание и им пользуйся.
я писал про ответную фишку что на саму фишку от зеркала одевается)))не уточнил ...и путаница вышла.извините )))
все верно ! меня только это волновало т.к память седел у меня нет и не планируется! Теперь жду з/ч реле и провода с пинами (удобная вещь https://www.drive2.ru/b/1699512/) ну и в путь! Спасибо за активное участие! остальное сделаю сам)с фото как и говорил ранее))ждемс....)
я с новыми пинами не связываюсь. набрал нашару разных разъемов с разборок которые электрику не собирают и не продают и вытаскиваю оттуда по необходимости пины нужных размеров с проводами остатками стараясь по цветам ближе чтоб было и обязательно потом каждый проводок помечаю стикером с описанием для чего он.
