A6 C5 Схема подключения вакуумных шлангов

Тема в разделе "4B C5", создана пользователем Biruk, 10 май 2011.

Подписаться Ответить в теме
  1. Biruk

    Biruk Участник форума

    4 фев 2011
    462
    А4В6 1,8ТQ АМВ 04г. ручка....
    #1 Biruk, 10 май 2011
    Всем доброго дня!
    Нужна схема подключения шлангов вакуумных. Двигатель BDV.

  3. losikrr

    losikrr Завсегдатай

    23 сен 2009
    640
    Ханты-Мансийский АО
    A8Q AQG 99г.
    #2 losikrr, 10 май 2011

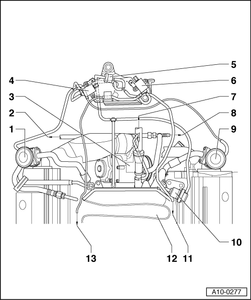

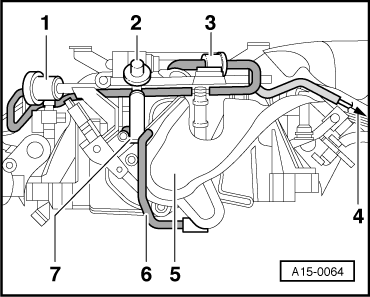

    Вот схема


    Вложения:

    • BDV.ashx.jpg
      Размер файла:
      68,5 КБ
      Просмотров:
      7.428
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  4. Biruk

    Biruk Участник форума

    4 фев 2011
    462
    А4В6 1,8ТQ АМВ 04г. ручка....
    #3 Biruk, 11 май 2011
    Спасибо! Чето я сам недопер что в Экзисте она есть в этом виде.

  5. saibl

    saibl Участник форума

    18 фев 2011
    103
    100 93г АВС АКПП
    #4 saibl, 15 май 2011
    Дружище, может на мотор ABC есть такая схемка, что, то на елкасте немогу найти:nod:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  6. losikrr

    losikrr Завсегдатай

    23 сен 2009
    640
    Ханты-Мансийский АО
    A8Q AQG 99г.
    #5 losikrr, 16 май 2011

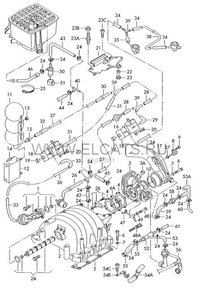

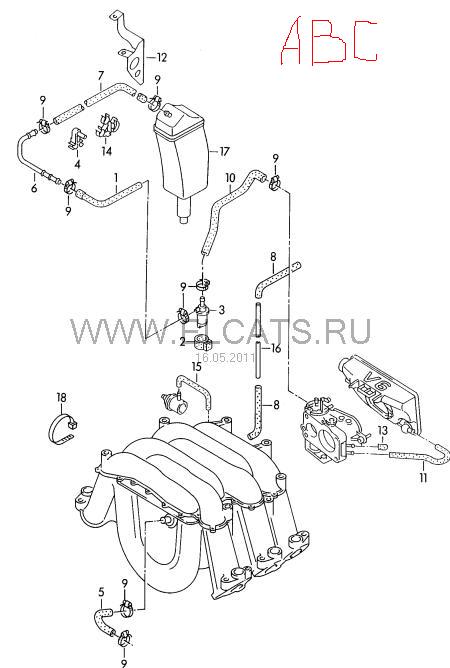

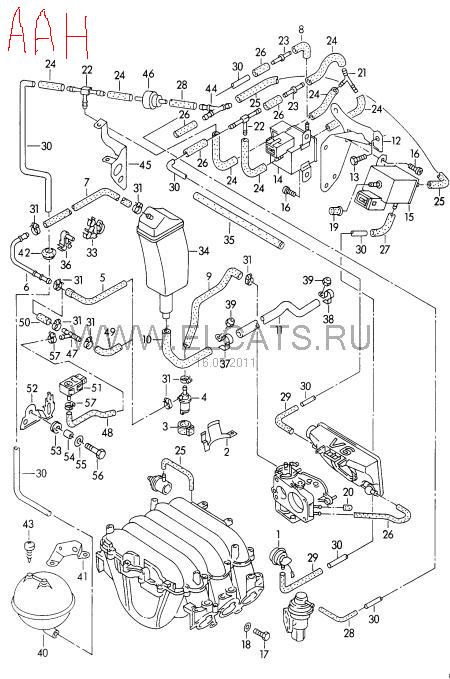

    Вот две схемки ААН и АВС, про АВС что то скудненько, может быть у них одинаковая вакуумная система :shock:


    Вложения:

    • AAH.ashx.jpg
      Размер файла:
      67,9 КБ
      Просмотров:
      3.135
    • ABC.ashx.jpg
      Размер файла:
      37,9 КБ
      Просмотров:
      2.477
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  7. saibl

    saibl Участник форума

    18 фев 2011
    103
    100 93г АВС АКПП
    #6 saibl, 18 май 2011
    В том то и дело, что скудненькая. Спс:nod:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  8. add

    add Участник форума

    13 авг 2009
    108
    Audi A6 4B/C5 2.4 quattro 1997г.в
    #7 add, 22 июн 2011
    а можно и мне схемку соединения, двигадель ALF 2,4

  9. losikrr

    losikrr Завсегдатай

    23 сен 2009
    640
    Ханты-Мансийский АО
    A8Q AQG 99г.
    #8 losikrr, 22 июн 2011

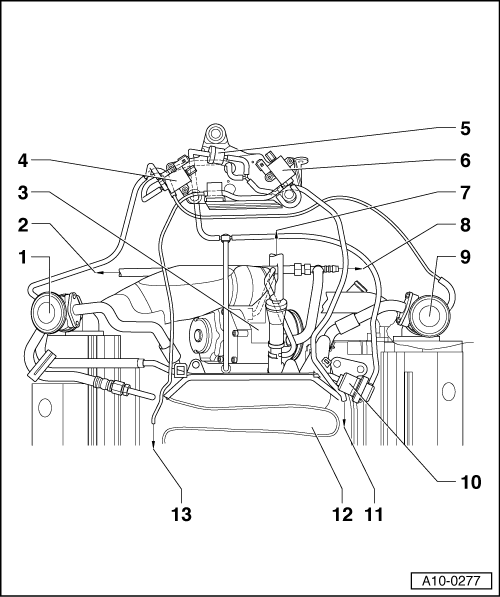

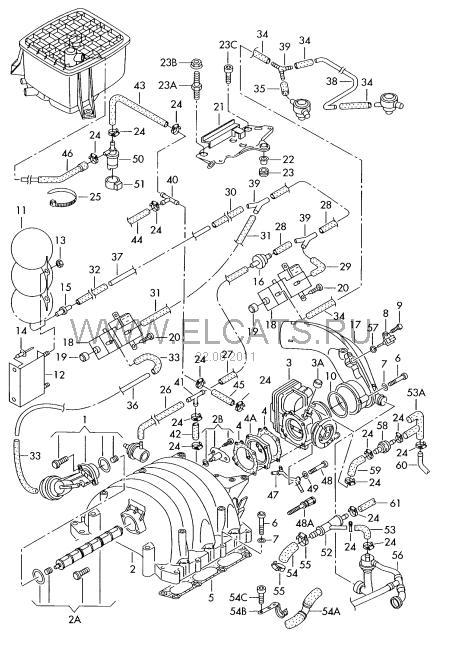

    Вот на ALF


    Вложения:

    • alf.ashx.jpg
      Размер файла:
      68,5 КБ
      Просмотров:
      1.816
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  10. add

    add Участник форума

    13 авг 2009
    108
    Audi A6 4B/C5 2.4 quattro 1997г.в
    #9 add, 23 июн 2011
    Большое спасибо

  11. Blade II

    Blade II Новичок

    24 мар 2011
    8
    A90/Quattro2.3,20V
    #10 Blade II, 4 окт 2012
    на 7А помогите пожалуйста такой же схемкой

  12. valyadol

    valyadol Завсегдатай

    14 авг 2012
    527
    a6 avant 2.4 99
    #11 valyadol, 5 окт 2012
    а на arj 2/4 если можно схемку заранее спасибо

  13. MARANDY

    MARANDY Новичок

    20 ноя 2012
    43
    A6/1997/2.5TDI/AAT
    #12 MARANDY, 15 июн 2013
    и на AAT плиз, если не сложно....

  14. T-max

    T-max Живу я здесь

    6 янв 2005
    1.848
    C4/C5 Avant`ы
    #13 T-max, 16 июн 2013

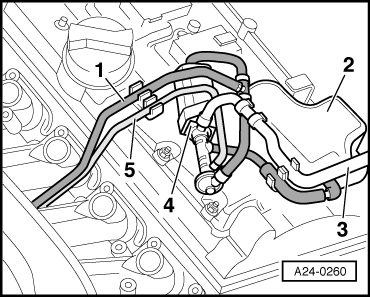

    AAT_AEL

    [​IMG]

  15. MARANDY

    MARANDY Новичок

    20 ноя 2012
    43
    A6/1997/2.5TDI/AAT
    #14 MARANDY, 17 июн 2013
    Сенькую... ;)

  16. sergo34

    sergo34 Новичок

    9 апр 2012
    16
    S3/8L 1.8t
    #15 sergo34, 15 янв 2014
    а вот на APY случайно не заволялось схемки??? был бы очень признателен!!!! =)

  17. T-max

    T-max Живу я здесь

    6 янв 2005
    1.848
    C4/C5 Avant`ы

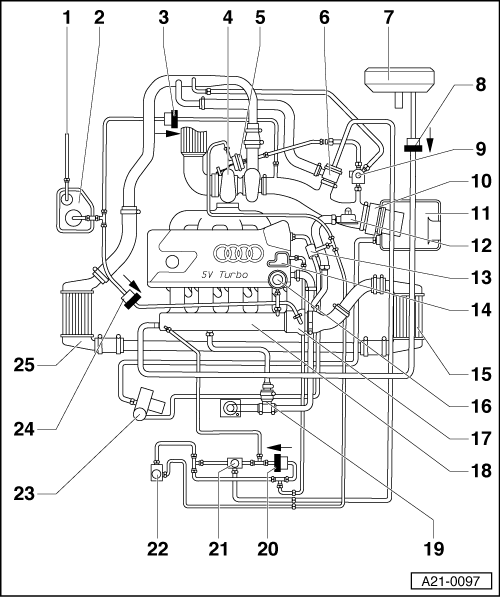

    #16 T-max, 15 янв 2014
    [​IMG]
    [​IMG]

  19. Кирилл Орск

    Кирилл Орск Завсегдатай

    14 фев 2013
    765
    А6/С5 2.4 AGA 98г.
    #17 Кирилл Орск, 16 янв 2014
    И на AGA если можно)))

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  20. T-max

    T-max Живу я здесь

    6 янв 2005
    1.848
    C4/C5 Avant`ы
    #18 T-max, 17 янв 2014

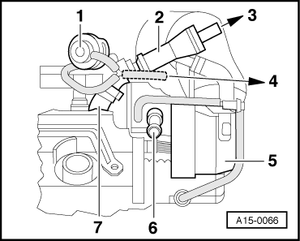

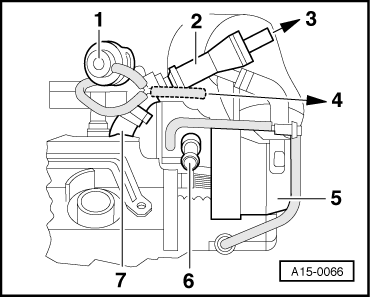

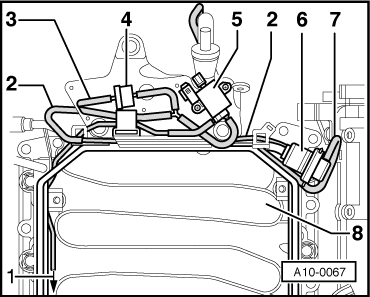

    Нападай :)

    3 картинки это вид с разных сторон и последняя с системой вторичнего воздуха или что то в этом роде


    Вложения:

    • 1.png
      Размер файла:
      18,1 КБ
      Просмотров:
      3.236
    • 2.png
      Размер файла:
      29,4 КБ
      Просмотров:
      1.956
    • 3.png
      Размер файла:
      23,9 КБ
      Просмотров:
      2.054
    • 4.png
      Размер файла:
      50,6 КБ
      Просмотров:
      2.067
  21. Кирилл Орск

    Кирилл Орск Завсегдатай

    14 фев 2013
    765
    А6/С5 2.4 AGA 98г.
    #19 Кирилл Орск, 20 янв 2014
    Спасибо!!!:thumbup:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  22. vol_smail

    vol_smail Завсегдатай

    23 фев 2009
    862
    Волгоградская обл.
    audi a6 allroad quattro
    #20 vol_smail, 12 мар 2014
    А можно и на 2.7 Т мотор agb
    Только в экзисте смотрел, там не все.
