AUX Symphony 2 бюджетно

с симфонии отследить разьемы (схем навалом в нете ищите на свою) и потом поженить все ....с новой головой



Вот что по прежнему интересно.....как самому впаять вход и не убить голову......наверняка знающие есть.......но молчат.......

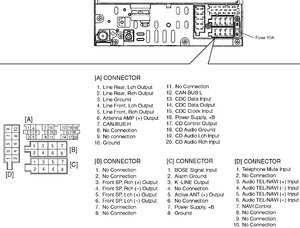

или я туплю, или не то ищу... но 2 недели результата нет... вот кое что нарыл, не пойму только как активировать усилитель бозе. с колонками вроде ясно- один минус и 4 плюса с линейных выходов. и я так понимаю что мне нужны разъемы А и С. С подходит и новая голова включается, а звук найти не могу



вот они



kazamat
Спасибо за идею вчера также сделал!!
ток плата у меня почему то другая электрик сказал!!
вывел проводок aux за магнитолу и под подлокотник чтоб невидно было и там подключил плеер!!!!
Качество звука супер диски больше ненужны!!!
Электрик мне ещё убрал + с антенного кабеля теперь буду подключать активную антенну!!

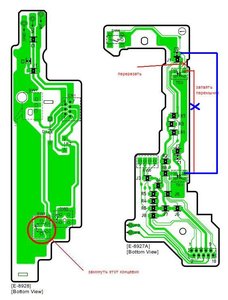

В печатной плате ошибка с перемычкой, она должна идти на выход оптронной пары, а не на сам оптрон... толку от этого мало... первый оптрон должен давать импульсы вместо второго...

наконец то оно заработало... ) сенкс топик стартеру и кто внес свою лепту. )



Всем привет.
Очень заинтересовал этот способ. Но появилось несколько вопросов:

1) Куда на первой картинке идет черный провод? Припаян к земле на плате? Или это просто кусок изоляции, а земля припаяна где-то отдельно рядом с AUX входом?

2) Я так понял мы красным и белым проводами подводим сигнал туда, куда раньше он шел от кассетника. Но сам кассетник мы должны как-то отключить? Я так понял тут AUX вход включается кнопкой TAPE?



Подскажите,как подключить Symphony II на столе? На какие выводы разъема подавать питание?
Подаю одно питание на + разъема нижнего там,где предохранитель,но видимо этого мало надо ещё одно питание,т.к на дисплее горит надпись "SAFE" и все больше ничего не происходит. Хотя при включении одного этого разъема в машине все включается и работает.
Там есть ещё выводы "К" и "BOSE" может на них надо подать питание,но опасаюсь.Может кто точно сказать,как подключить магнитолу на столе?



не надо больше никуда питанием тыкать, надо код ввести.



Код не вводится,до этого даже не доходит.Не хватает либо питания либо какого-то сигнала.
При подключении этого разъема в машине код не просит,а сразу включается.
Но вот как включить на столе не пойму.



в машине не просит, все правильно. до чего не доходит? сейф есть, код вводи.

Ввод кода

Включаете магнитолу. На дисплее должно загореться "SAFE"
Нажимаете одновременно кнопки "SCAN" и "RDS" и удерживаете нажатыми до тех пор, пока на дисплее загорится надпись "I 1000"
Кнопками "1", "2", "3" и "4" вводите код. Кнопка "1" соответствует первой цифре кода, кнопка "2" - второй и т.д. Каждое нажатие на кнопку изменяет цифру кода на 1.
Убедившись в том, что введенный код правилен, одновременно нажимаете и удерживаете нажатыми кнопки "SCAN" и "RDS" (2-3 сек.).
Магнитола переходит в режим работы.



не появляется поле ввода кода,т.е на нажатие кнопок "SCAN" и "RDS" не реагирует так же и других возможных комбинаций тоже.
Скорее всего чего-то не хватает:питания или ещё чего-то.



должно хватать. я свою на стоде неоднократно запускал. кнопки удерживаешь нажатыми? симфония евро или пендос?



Да,удерживаю. Симфония евро,насколько я понял по надписи EU A8.



такая?
http://ertasvc.ru/upload/bd/ru/20080227093948_img.jpg
или такая?
http://ertasvc.ru/upload/bd/ru/20080414030836_img.jpg



нет не такая,вот такая:
http://codedradio.info/show.php?p=pics/AUDI/symphony_ii-u.jpg&title=AUDI SYMPHONY II AUZ5Z4



все понятно. тебе надо зажимать as и rds. это пендос



Большое спасибо,все получилось.



Автору огромное спасибо за предоставленный способ,работает все великолепно!!!!качество намного выше чем на сд,громкость на 13., уже салон весь вибрирует от баса(штатная акустика)включал через телефон нокиа 5130 ХМ,(Лил джона))))но вот ток теперь диск не грузит чейнджер,постоянно перезагружает,и спаял все перемычки как на схемах, перерезал дорожку как на схеме, толкаю салазки, заезжает,и надо слева в кассетнике кнопочку нажимать,чтобы магнитола думала что кассета есть, отпускаешь эту кнопочку,сразу на радио переключение,я так несколько раз нажимал....в итоге отпустил кнопочку и осталось ТАРЕ, то есть поет,выключаешь магнитолу-переключаю на радио-а потом на ТАРЕ и поет!!!!!)))все отлично, качество на высоте))
вот теперь придется опять подразобрать крышки чтобы устранить пару косяков....
подскажите,кто знает:
1. Возможные причины,почему все-таки перемычки не обманывают отсутствие кассеты?ведь все 100% по схеме
2. что может быть с СД чейнджером?начинает грузить,слышно как будто чейнджер кряхтит и все...пару секунд и опять начинает перезагружать диск.......и так бесконечно...
Буду признателен за вашу помощь!!!


кстати,гнездо 3,5 мм вывел как у автора-это самое удачное расположение гнезда,если в другом месте-то плата с дисплеем и кнопками не прикрутится плотно к лицевой панели и будут кнопки проваливаться и на месте гнезда 3,5(тыльной стороны) нужно будет вырезать кусок резинки от кнопок под этот самый тыл,тогда все прикрутилось заподлицо)))ну и проводок аккуратно вывестиот лицевой панели к основной плате...)))
