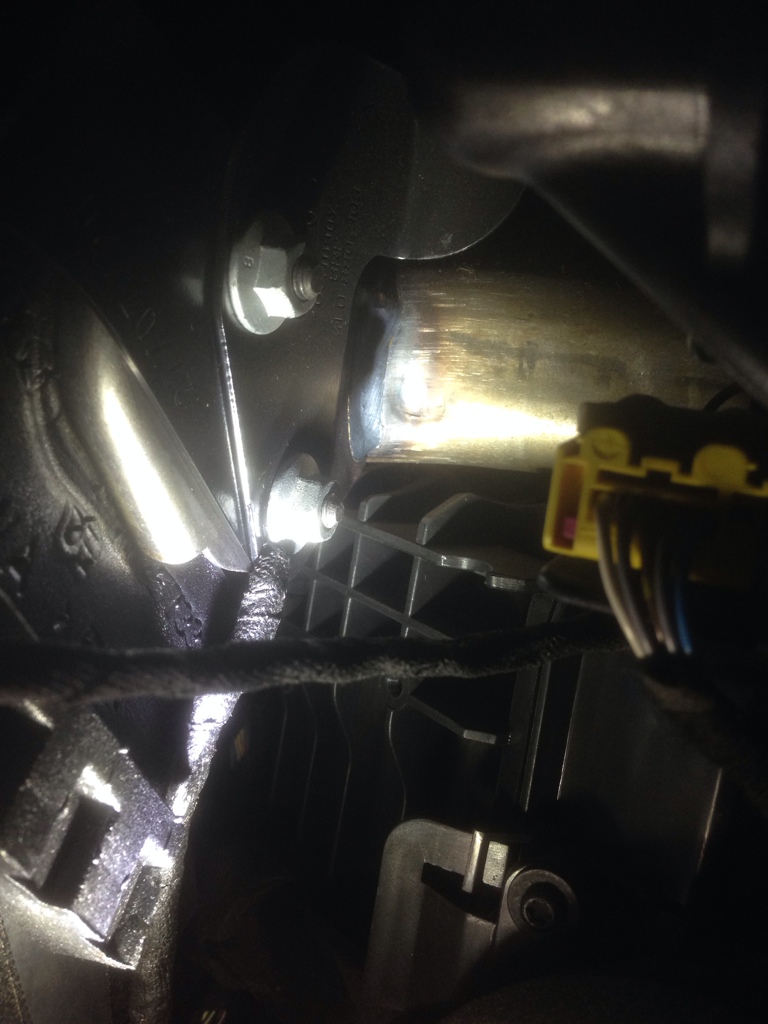

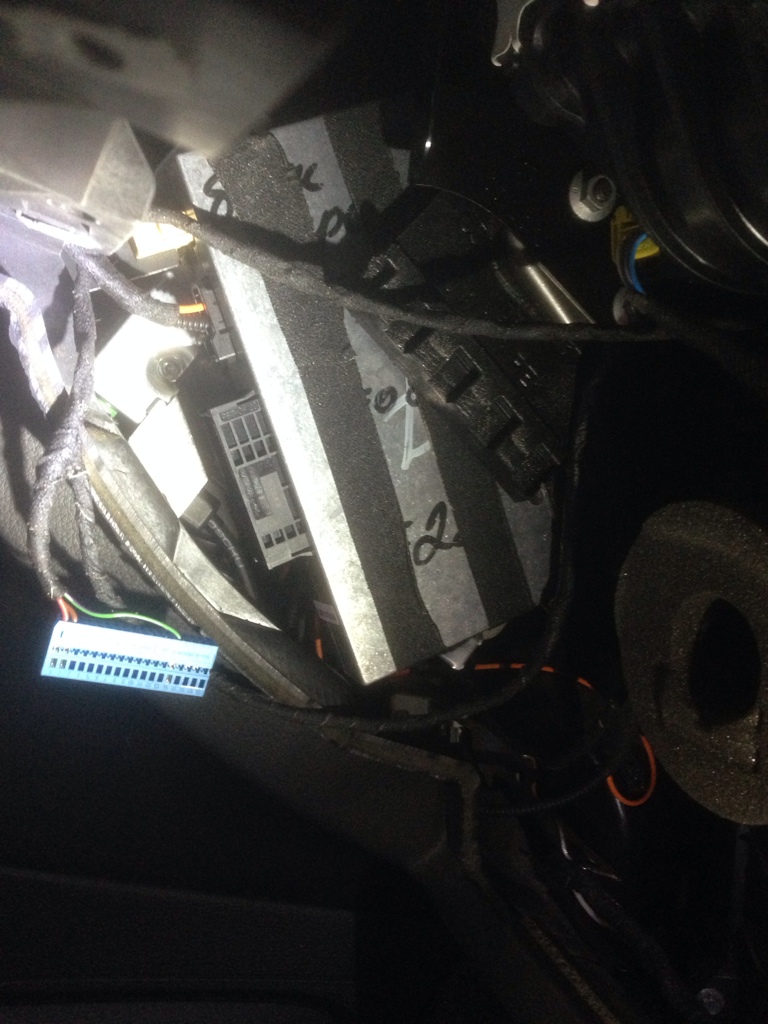

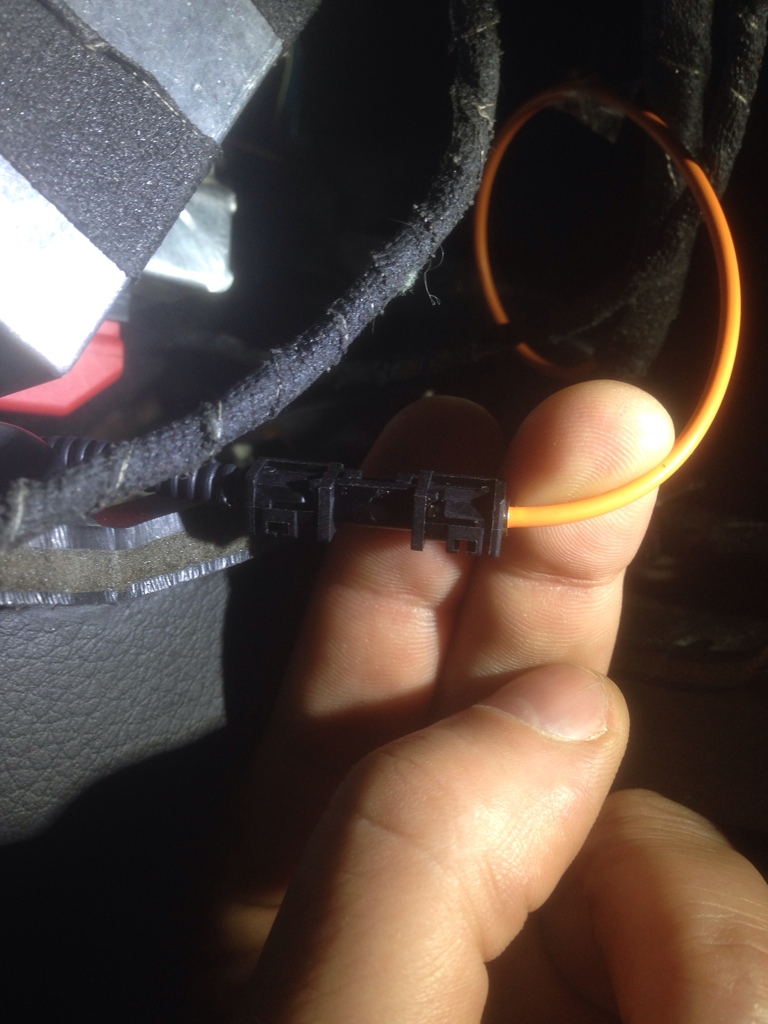

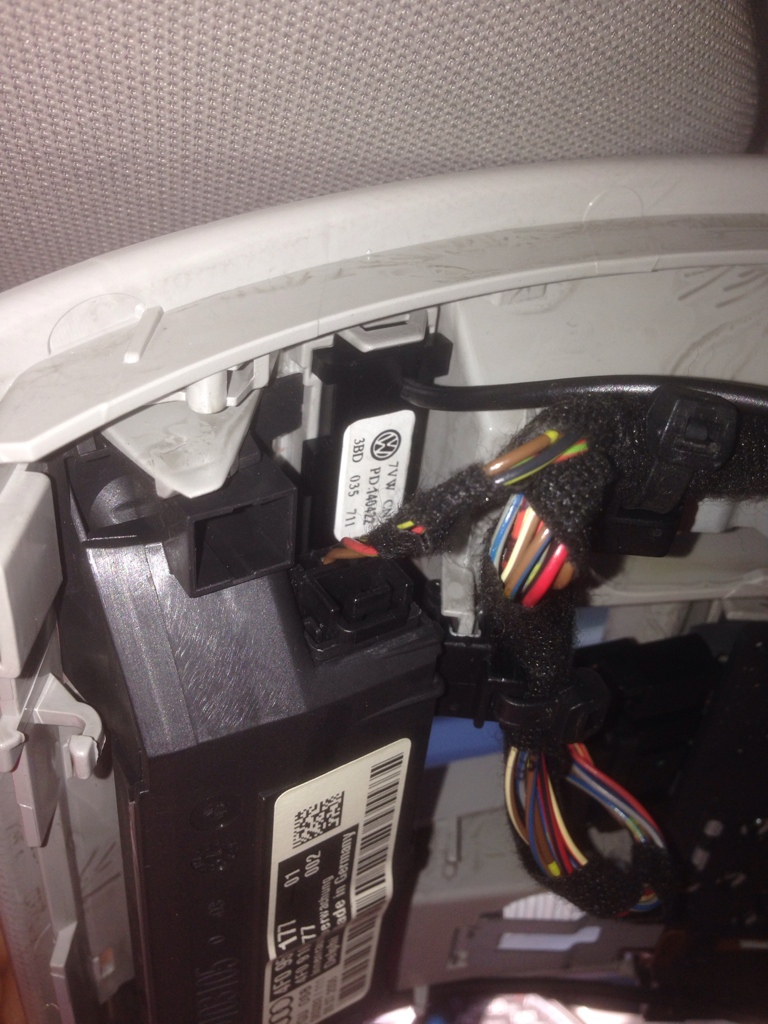

Помогите установить bluetooth на mmi 2g куда подключить??? Ну вот отчёт для потомков и последователей "через терни к звёздам"!!! Сделано для ДОрестайла 2G. Всё проверено на своей шкуре .... Как всегда большая благодарность клубням: Virtuoz, igor33, Maikl1973, r_Q7 .... и этой теме! Пользовался отчётами: Предохранители: http://audi-facelift.ru/forum/showthread.php?t=390 http://www.audi-club.ru/forum/showthread.php?p=7482646#post7482646 Распиновка блоков для 2G, нас сейчас интересуют J523 и СД-чейнджер R64 : http://audi-facelift.ru/forum/showthread.php?t=147 Начинаем с закупки запчастей: - Мне повезло, нашёл блок на Авито VAG 4F1910336A за 4 тыс.руб от А6 в комплекте с антенной, фишкой подключения и фишкой оптики. - Микрофон с фишками для подключения и проводам 3,5 м ., купил на Ебей за 880 руб. - Купил по 0.5м за 500 руб. 2 шт оптических провода (в комплекте концевые фишки папа). Так же купил соединитель для оптики VAG 4E0972645 "элемент соединительный оптоволоконного кабеля". Купил в ТРИОМА.РУ info@trioma.ru и один на местной разборке. 1. Схема подключения эл.проводки тут http://www.fayloobmennik.net/5470806. Блок решил разместить не по "родному" под сиденьем, а - за бардачком в торпедо слева. Рядом с блоком J523... Можете кидать тухлыми помидорами за не "оригинальность"!! Но есть железная логика - все точки подключения рядом!!! Тщательно изучив схему, видим что от блока Блютуза надо подключить 7 (семь!!!) проводов, от пинов фишек: - фишка 54 контактная блока Блютуз: Т54а/1- "+" питание блока Блютуз Т54а/2- "-" питание блока Блютуз Т54а/14- диагностический провод Т54а/11 - провод микрофона Т54а/12 - провод микрофона - фишка 2 контактная подключения оптики: оптика, вход в блок оптика, выход из блока 2. Делаем проводку для блока Блютуз согласно схеме: - 0,7м. для подключения к предохранителю с правой стороны торпедо "+" - 0,3 м. для подключения к массе автомобиля "-" - 0,5 м. для диагностического провода. Провода обматываем махровой-тряпочной изолентой. 3. Снимаем бардачок: 6 саморезов (3 снизу и 3 внутри бардачка). И получаем доступ к блоку управления, индикации и выдачи информации J523 - слева стоит вертикально с красной колодкой. 4. Отключаем фишку оптики от блока управления, индикации и выдачи информации J523. Разбираем её и достаём одну оптонитку из фишки ( Надо сначала снять корпус фишки, выдавить синий стопор из фишки, затем аккуратно отжать защёлку самой оптонитки в фишке и достать оптику из фишки ) Работаем с оптикой как тут описано : http://www.audi-club.ru/forum/showpost.php?p=6806329 5. Через переходник VAG 4E0972645 "элемент соединительный оптоволоконного кабеля" удлиняем оптику. Купил в ТРИОМА.РУ Фото: 6. Другую купленную оптонитку одним концом вставляем в гнездо фишки блока J523 (собираем синий стопор и саму фишку),а другой конец в фишку блока Блютуза. 7. Подключаем проводку: - плюс от блока Блютуз с пина в колодке Т54а/1 подключаем к средней колодке ST3 предохранителей справа торпеды используя пин 000 979 023 E (000 979 023) - Разъём электропроводки. Колодка снимается легко: справа у колодки отжимается защёлка и она достаётся внутрь. У колодки снимается крышка и сдвигается синий фиксатор пинов, вставляется пин под предохранитель в колодку. Место для пина блока Блютуза средняя колодка счёт "справа на лево" номер гнезда 5. Не забываем закрыть фиксатор пинов. Собираем в обратном порядке. Как разбирается колодка предохранителей описано тут: http://audi-facelift.ru/forum/showthread.php?t=11 Номера предохранителей и их расположение: http://audi-facelift.ru/forum/showthread.php?t=390 8. Подключаем массу питания блока Блютуза от пин Т54а/2 под болт поперечной балки, у неё есть за бардачком место. Фото: 9. Диагностический провод от пина блока Блютуза Т54а/14 подключил к диагностижескому проводу блока CD R46 - к проводу от пина T8h/5 (зелёный с полосой х-цвета). Там от СД отходит три провода, не перепутаешь (коричневый, красный и зелёный). СД достаём спец. ключами 4D0051530 - Набор ключей для снятия. Для удобства сначала снимаем воздуховод как описано тут http://audi-facelift.ru/forum/showthread.php?t=286 10. Блок Блютуза закрепил хомутами к блоку J523. Встал блок Блютуза в положении антенной вверх и антенной в сторону салона. Сначала установил блок, а потом вставил антенну. Вот как встал: 11. Ставим микрофон в плафон освещения. Разбирать легко по теме "Как снять плафон освещения салона на Q7" http://www.audi-club.ru/forum/showthread.php?t=385571 И протягиваем провод по правой стойке. Облицовка стойки снимается легко: саморез под заглушкой "айр бег" выкручиваем и потом сдёргиваем облицовку с 2-х фиксаторов. Провода микрофона подключаем в пинам номер Т54а/11 и Т54а/12 блока Блютуза: на 11 красный, на 12 черный (экран). 12. Подключаем VagCom. Заходим в блок 19 Гетевей J533 и в списке оборудования ставим галку напротив блока 77 телефона. Сохраняем. http://www.audi-portal.com/ru/diagnostic/ecu_12644.html#1 13. В 07 блоке меняем кодировку согласно сайту: http://www.audi-portal.com/ru/diagnostic/ecu_12322.html#1 хх3хх для отключения звука аудисистемы при звонке. 14. В 07 блоке J523 в адаптации 12 канал ставим 2 (если будет ошибка "005 - нет или неверная основная установка/адаптация") 15. Заходим в 47 блок J525 и ставим кодировку 00012, согласно сайта http://www.audi-portal.com/ru/diagnostic/ecu_12448.html#1 16. Залазим в "инженерное меню", входа в инженерку нужно будет нажать Setup, затем не отпуская кнопку нажать Car и держать 5 секунд. Аккуратно по нему лазим, все изменения записываем и/или фотаем ........ и ставим галочки выбрав необходимый пункт: - в DIAG SETTING ищем Telephone make и меняем "None" на "UHV/BTA" Описание инженерного меню: http://www.audi-club.ru/forum/showthread.php?t=392174 Перезагружаем ММИ : держим пять секунд одновременно "Сетуп-большая шайба-правая верхняя около шайбы" и отпускаем. 17. Стираем ошибки. 18. Включаем в телефоне Блютуз и поиск устройств. Выбираем в найденных АУДИ UHV и устанавливаем соединение набрав пароль 1234. Если блок БУ, то устанавливаем в ММИ в разделе ТЕЛ заводские настройки, так как предыдущий владелец мог сменить пароль. Пользуемся на здоровье!!! Конец!!
Эээээ......ну, если внимательно посмотреть- я там немного дописал и ошибки немного поправил Последние исправления от 02.10.15 в 12:30 Работа покоя не даёт..
Боюсь даже писать , я тебя уже замучил по схемам..... а попросить больше нет у кого. Правда нашёл ещё одного гения компов установить на МАС ПО Эльзу.... ...... Систему контроля давления ..... Но это уже другая история !!!
https://www.virtualbox.org/ Виртуалку с Эльзой и ЕТКА 7.3/7.4 которая обновляется, могу выложить для импорта
Операция "Дыромания" - VAG 4F0 919 069 A Ручка переключателя 1333,94 руб. Тема: http://www.audi-club.ru/forum/showthread.php?t=286714 Прочитай тему, там про все отверстия, дырки и прочее

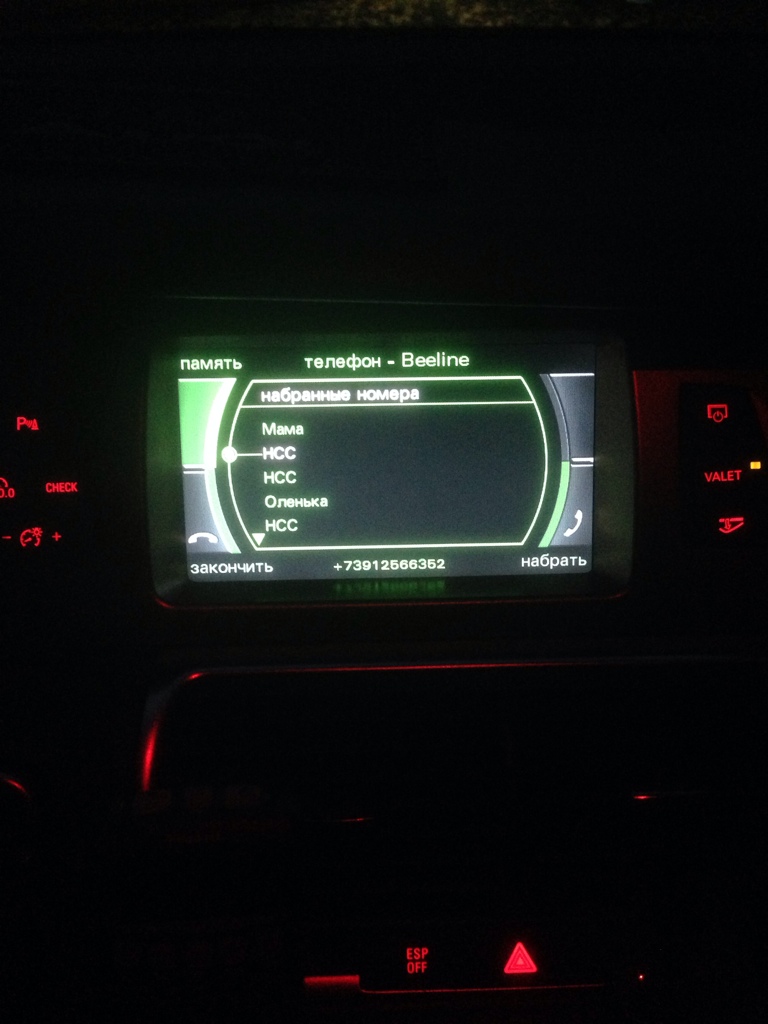

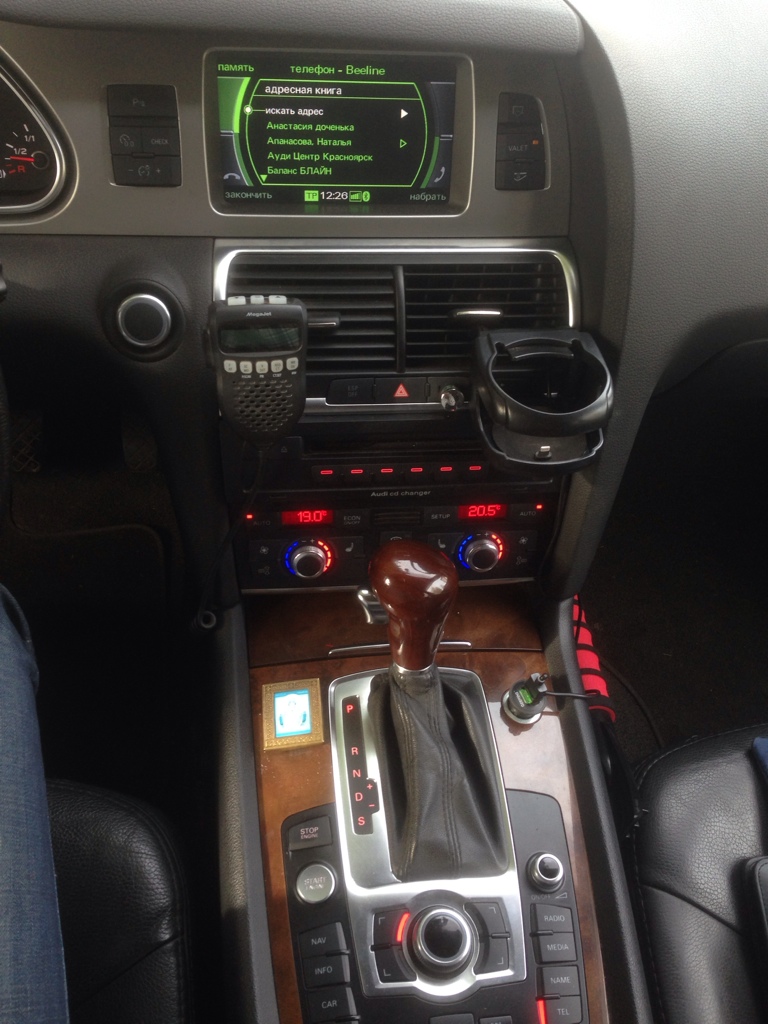

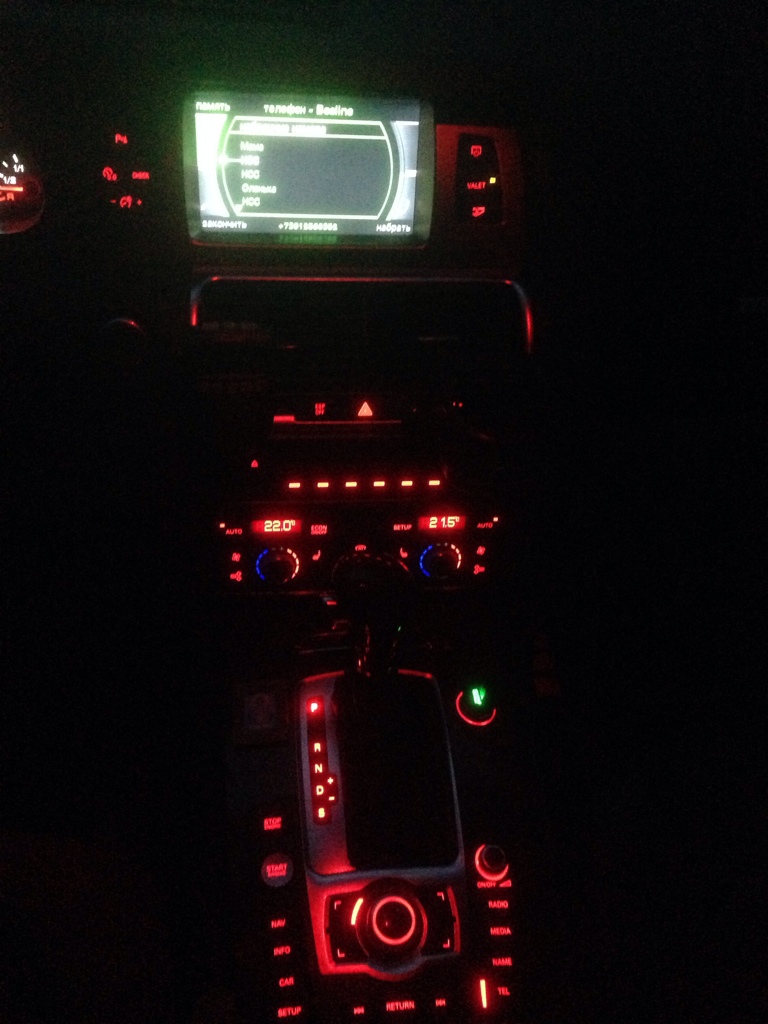

После установки блока повторное обновление прошивки MMI не делал? Судя по фото, номера забиты в адресную книгу, значит в записной книге одни "??????" я правильно понял?
Помогите установить bluetooth на mmi 2g куда подключить??? Обновление ПО повторно не делал. У меня до 6030 уже было обновлено. А в блоке Блютуз ПО осталось от А6 . В записной это где "NAME" ???, там также всё красиво - набирал вручную.
так ПО телефон отдельно обновляется же. там в 6030 отдельно телефон, отдельно ММИ - два диска. так что при желании можно прошить телефон дополнительно. Хотя если все работает, то лучше не трогать. Где-то читал, что блоки дохнут от неудачной прошивки и чуть ли если не в той последовательности.
