Ребята, на схеме №3, по-моему, перепутаны местами сопротивления 1,2 и 12 кОМ на транзисторных ключах! 12 кОм должны стоять на шунте! Что скажите!??? или я ошибаюсь?
Да бросьте вы братцы , какие ЕВРО ... , приходишь в любой дом пионеров , находишь надпись на двери "Радиокружок" и там тебе бесплатно за пол дня спаяют это "чудо - устройство" , если детальки конечно принесёшь с собой ...
То вот чего...ему не на аудь,а на мesserschmitt..и т.д. а там = равно прайс другой. авиаконструктор же. как два дальних влупит муссершмитту . хочу автолетательного... А так два дальних Вещь!

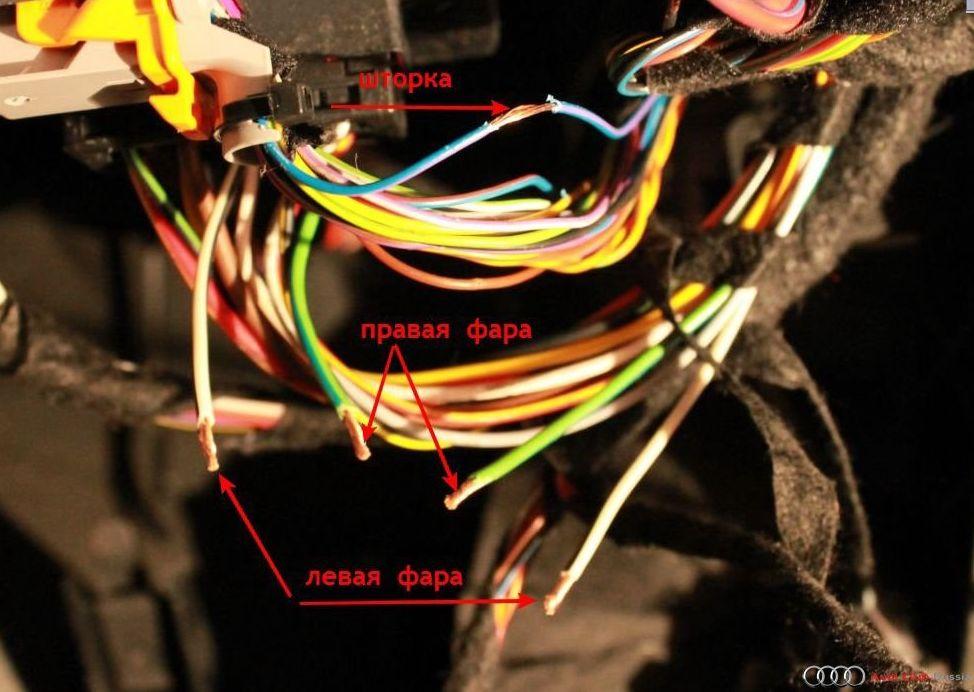

Я новенький в этом деле , но хочу сказать что , схема чёткая ! Но я бы сделал немного по-другому , там где вы разрезали провода от левой и правой фары на концы проводов идущие с блока можно просто поставить обманку на ту мощность равную установленной лампе . А через реле , которое управляется от шторки , подать питание на концы проводов идущие к лампам . А моргать галогенки все равно будут т.к при моргании дальним шторка всегда срабатывает и поэтому на галогене будет подаваться 12 в. Вопрос а если в место галогена ксенон поставить ? Это реально?
Какой смысл ? Любая обманка будет греться , а зачем лишняя "печка" нужна или у вас есть иные варианты обманок ??? По вашей идее питание так же подастся и на блок и вы поймаете ошибку на приборной панели ... А теперь прибавьте к штатным галагенкам - обманки , то ток будет в 2 раза выше проверочного , значит - опять ошибка на табло ... Можете конечно поэксперементировать , это ваше право потом отпишитесь по результату ... По ксенону ... я бы не стал делать - хлопотно , а толку мало у галогенки другая длинна волны , поэтому и свет лучше !
Boshh дело говорит!!!! Вы мыслите в пределах своей схемы! Ошибок никаких не должно быть! Он говорит вообще разорвать штатную цепь с галогенками и в разрыв с одной стороны (блока) подключить обманку,а с другой подавать напряжение через реле, управляемую шторкой! Получится то же самое, только без лишнего третьего реле и диодов! А обманка в вашей схеме такая же стоит "печка"!!! Кстати собрал я всё по вашей схеме, все работает, но только через некоторое время выскакивает ошибка с Дальнего света: КЗ или обрыв цепи!!!! Вот так!!!
Послушайте уважаемый , прежде чем что то писать хоть немного в схеме разберитесь , она простая как 3 копейки и "печки " здесь нет , обманки срабатывют только при моргании в остальных вариантах они не задействованы !!! Что касается вашей проблемы , то что вы ставили в нагрузку ,лампочки 5W или сопротивления ? Если второе то стоит их уменьшить , других вариантов здесь нет , если конечно всё правильно подключили или не решили схему усовершенствовать ...
Вот и в моем случае обманки будут срабатывать только в режиме моргания, а при проверки ошибок не должно быть и нагрузки на бу не будет т.к питание на голошение можно взять хоть напрямую с АКБ , ну это конечно грубо а так найти в ободки предохранителей + и все, и не надо ни каких схем . Если я не прав поправьте . Повторюсь 1 разрываем цепь между галогенной и бу 2 на концы проводов цепляем обманки (они будут сработать только в режиме моргания ) 3 на концы проводов от галогенок через реле подавать плюс 4 управление реле через шторку И я думаю все нормально должно быть . Парни жду от вас совета кто что думает ? В выходные хочу заняться этим , заодно и круиз воткну .
Прежде чем собрать схему я ставил цель не просто упростить до максимума её , а ещё обезопасить 09 блок от всякого рода неприятностей и это лежало во главе угла . Идея ваша понятна , да к тому же ещё и не нова т.к. в ветке "Переделка в рестайл А6 С6" , пытались подключать просто реле через шторку и она заработала как генератор (дребезг контактов) , уж не знаю чем там дело закончилось , но 1 диода бы хватило что бы это устранить . Отказался я от этого из за тока потребления , ключ берёт 2-3 миллиампера , реле 200 миллиампер , а два уже 400 , а теперь скажите - вы в курсе что за силовой элемент стоит в 09 блоке на управлении шторкой ? Может и потянет какое то время , а если нет ? Кому нужен лишний головняк , решать вам . Всё это я уже подробно описывал в посте , просто повторяюсь в очередной раз . Если вообще выключить 09 блок от работы маргалок , то третье реле и диоды можно исключить , но я это оставил как дублирующий элемент схемы . Удачи !
Всё верно именно так и писал но не только , а теперь полный текст копирую : " так на вскидку порядка 30 ом , возможно меньше т.к. комп каждые 40 сек. делает опрос и ему это сопротивление может не понравиться , если есть желание и возможности можно поэксперементировать , хотя меня пока и лампочки не напрягают " Думаю ошибку теперь вы с лёгкостью сможете убрать , заменив или поэксперементировав ...
Речь шла совсем о другом!!! Мы вам про Фому,вы нам про Ерему!!!! Транзисторный ключ который в вашей схеме никто не отменял (кстати он у вас неправильно собран)!!! Вы мыслите зашоренно, узко!!!!! Схема предложенная Boshh реально экомичнее и проще вашей!!! Конечно она сделана на базе вашего труда, за что спасибо!!!! Галогенки обрезаются от блока вообще!!!!И запитываются они через шторку,через реле,через транзисторный ключ!!!! А на конец провода от блока, который идет на галогенки - вешается обманка!(которая так же работает как и на вашей схеме в виде печки, только эпизодически при проверке блоком цепи)!!! Зачем усложнение и дублирование????
Про Фому , про Ерёму , что за бред сивой кобылы ? Читать то хоть умеете ? Если да , то где в посте №172 слово ключ прозвучало и если вы такой большой специалист в области электроники то сделайте "правильный" ключ или что то полезное для АВТО и выложите на форуме , а так один флуд который порядком надоел . Нравится схема делайте , не нравится делайте свою с "правильными" ключами , экономичную , без дублирования и т.д. Считаю что упражняться в широте мыслей и правоте своих идей далее не имеет смысла , так что - до свидания и удачи ...
А что, вы так все время дерзостно отвечаете?!? Мы здесь обсуждаем проблемы, критикуем, предлогами, что бы найти правильное решение!!!! А вы здесь, Пуп Земли, никак со своей критикой не можете справиться!!!

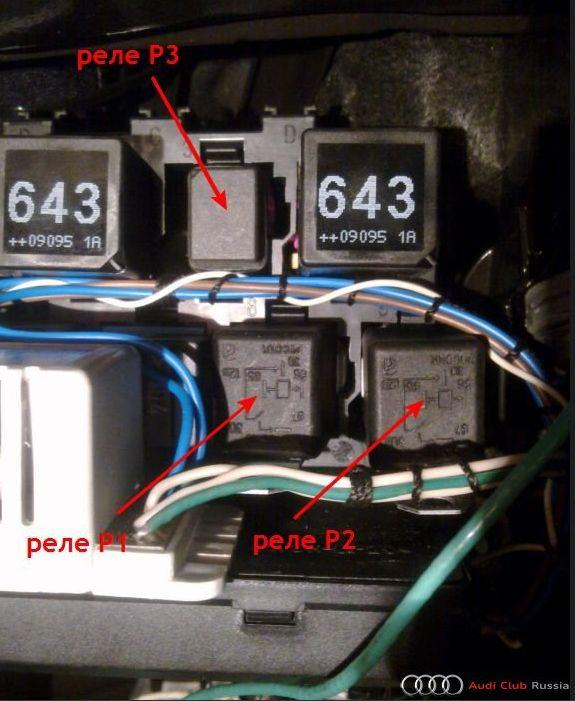

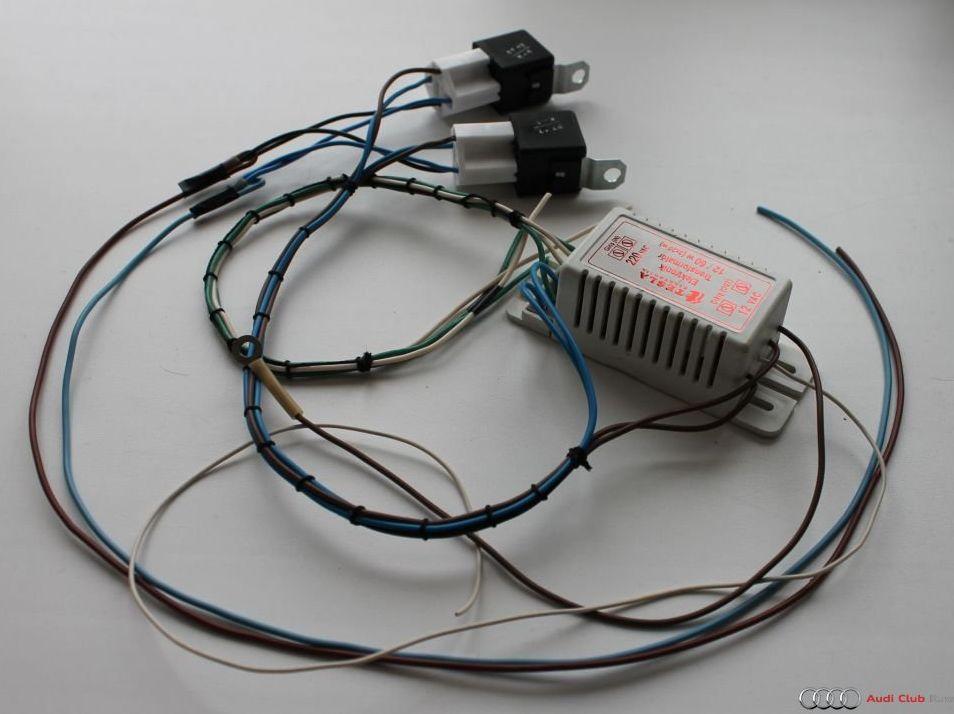

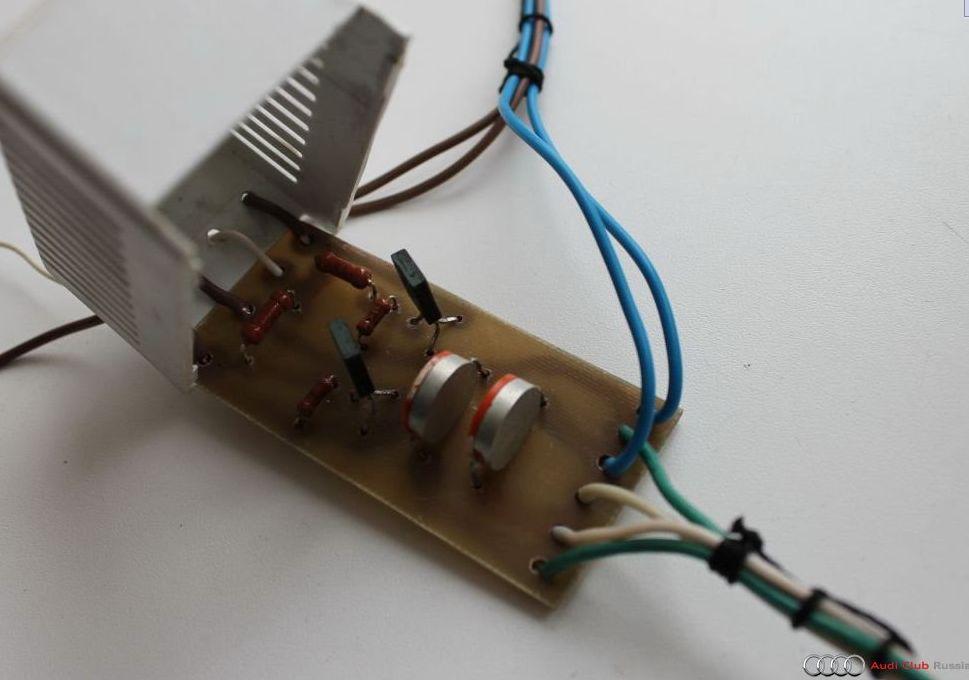

Реализован по схеме номер 3 в 77 пост! Схема работает, только через некоторое время выскакивает ошибка неисправности дальнего света! В качестве обманок использовал резисторы сопротивлением 30 ом.
