    #21 Pain, 26 фев 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Пожалуйста объясни ) Лучше блок схемку. А ещё лучше фоток пару ))

  3. dr.on

    dr.on Завсегдатай

    21 ноя 2005
    543
    Scion Xb
    #22 dr.on, 27 фев 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Так этож конструктор побыстрому собрал и все .

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  4. Zhurav

    Zhurav Новичок

    1 апр 2007
    49
    Audi 100/45 2.0 91г.
    #23 Zhurav, 1 апр 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Вопросы к автору разработки:
    1.Есть ли новости по данной теме после публикации (что-то не найду)?
    2.Есть ли фото конструкции?
    3.Какой файл в архиве является вашей наработкой и должен быть записан в контроллер? Каковы конфигурационные биты?
    Я пока не искушенный программист, но что-то не получается. Хотелось бы узнать поподробнее и из первых рук.
    Спасибо.

  5. continuity

    continuity Участник форума

    1 июл 2004
    132
    Audi 80/B3 2.0 (3A) Quattro 89г.
    #24 continuity, 2 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

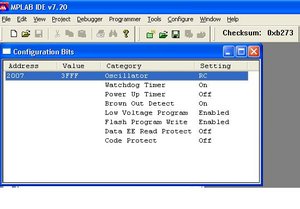

    Каковы конфигурационные биты?


    Вложения:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  6. abah2

    abah2 Новичок

    4 мар 2006
    76
    AUDI 100/45 2.0 AAD 92г., MB E240/210 98г.
    #25 abah2, 2 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    пожалуйста, можно фото печатки кинуть сюда?

  7. ControllerZ

    ControllerZ Живу я здесь

    28 май 2006
    1.016
    Audi 80 3А ke-mot
    #26 ControllerZ, 2 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Биты конфигурации XT и PWRT. Фото попробую сфоткать завтра.

  8. Zhurav

    Zhurav Новичок

    1 апр 2007
    49
    Audi 100/45 2.0 91г.
    #27 Zhurav, 3 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

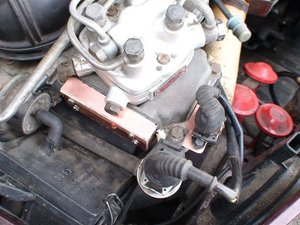

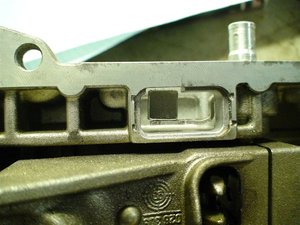

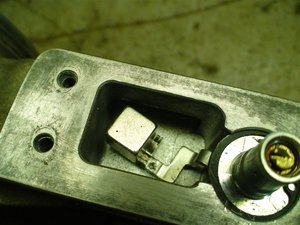

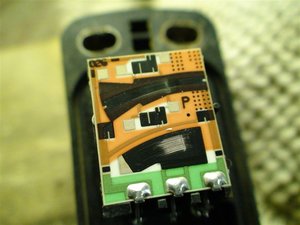

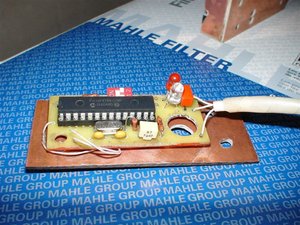

    Привет! Спасибо, уже ездит машина. Подобрал конфигурацию: осциллятор - HS, защита записи - OFF, PWRT - ON, остальное все - OFF. Плату разводил вручную, поскольку экз. единственный и старым способом быстрее и проще. При настройке на двигателе помните, что макс. отклонение лопаты вверх около 15-20 мм от нижнего положения, а не на полный ход до упора. Ниже несколько фоток конструкции.


    Вложения:

    • DSC00258.JPG
      Размер файла:
      62,4 КБ
      Просмотров:
      213
    • DSC00259.JPG
      Размер файла:
      83 КБ
      Просмотров:
      248
    • DSC00260.JPG
      Размер файла:
      83,6 КБ
      Просмотров:
      195
    • DSC00262.JPG
      Размер файла:
      58,6 КБ
      Просмотров:
      172
    • DSC00263.JPG
      Размер файла:
      67,8 КБ
      Просмотров:
      179
  9. Zhurav

    Zhurav Новичок

    1 апр 2007
    49
    Audi 100/45 2.0 91г.
    #28 Zhurav, 3 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Вот еще для более полной картины.


    Вложения:

    • DSC00272.JPG
      Размер файла:
      117,1 КБ
      Просмотров:
      203
    • DSC00273.JPG
      Размер файла:
      126,5 КБ
      Просмотров:
      199
    • DSC00275.JPG
      Размер файла:
      94,9 КБ
      Просмотров:
      231
  10. ControllerZ

    ControllerZ Живу я здесь

    28 май 2006
    1.016
    Audi 80 3А ke-mot
    #29 ControllerZ, 3 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Замерь все напряжения на всех режимах возможно придется подобрать RC цепь но у меня все и так ок. На хх у тебя светодиод загорается?. Какие обороты на хх?

  11. ControllerZ

    ControllerZ Живу я здесь

    28 май 2006
    1.016
    Audi 80 3А ke-mot
    #30 ControllerZ, 3 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Кстати ты глянь выходные напряжения от SS495 нужно сделать так чтобы при поднимании отклонение напряжения было не менее 2,5 вольт

  12. Zhurav

    Zhurav Новичок

    1 апр 2007
    49
    Audi 100/45 2.0 91г.
    #31 Zhurav, 3 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Да, на ХХ светодиод горит; у меня AAD, напряжение ХХ запрограммировал 0,7В, т.е. по верхней границе области его индикации. RC цепочку на выходе оставил как есть. Много зависит от магнитов и их взаимного расположения. Для исключения влияния магнита на усилие перемещения рычага с лопатой прямоугольную металлическую заглушку под рычагом с токосъемниками, куда припаян магнит, заменил на текстолитовую. Еще одна особенность: у меня опорное напряжение из блока КЕ на потенциометр составляет 4,4В. При таком напряжении контроллер в режим программирования не входит. Пришлось программирование на двигателе выполнять с подключением внешнего источника 5В. Просто снять бортовую половину разъема ПНД и подать 5В на "папу" ПНД. Контроль процесса и результата программирования по индикации светодиодов и вольтметру, подключенному к выходу ПНД.

  13. abah2

    abah2 Новичок

    4 мар 2006
    76
    AUDI 100/45 2.0 AAD 92г., MB E240/210 98г.
    #32 abah2, 4 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    а можно непосвещенному человеку объяснить как напряжение ХХ программировать? Может ктонить небольшой мануал напишет по установке и настройке этого ПНД?

  14. ControllerZ

    ControllerZ Живу я здесь

    28 май 2006
    1.016
    Audi 80 3А ke-mot
    #33 ControllerZ, 5 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Ты почитай первое сообщение и пиши что не понятно просто доку писать подробную особого желания нет :(

  15. crash

    crash Живу я здесь

    26 мар 2005
    1.084
    7ой Баянчег
    #34 crash, 7 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    т.е. все, чтоли, вы научились делать потенц для 3A aad?

    для aar тоже подходит?

  16. Zhurav

    Zhurav Новичок

    1 апр 2007
    49
    Audi 100/45 2.0 91г.
    #35 Zhurav, 8 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Инжекторы для AAD и AAR одинаковы по принципу работы и конструктивно. (Номер изделия 000 979 133А для измерителя потока воздуха одинаков.) Только терпение и понимание того, что нужно получить на выходе ПНД. Удачи!

  17. ControllerZ

    ControllerZ Живу я здесь

    28 май 2006
    1.016
    Audi 80 3А ke-mot
    #36 ControllerZ, 11 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Значит все с мех впрыском собирайте все должно работать сейчас буду заниматься всем детально и более тщательно. Ждите новых прошив.

  19. ALLE

    ALLE Брест

    24 фев 2006
    1.361
    Toyota Camry 2,4 2
    #37 ALLE, 12 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Взял се на заметку...

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  20. sim_a100_2.3_92

    sim_a100_2.3_92 Старожил

    6 дек 2003
    28.949
    ВАЗ 21083
    #38 sim_a100_2.3_92, 12 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    Ставь производство на поток.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  21. abah2

    abah2 Новичок

    4 мар 2006
    76
    AUDI 100/45 2.0 AAD 92г., MB E240/210 98г.
    #39 abah2, 12 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    собираем ждем прошив - реально спасибо!!!

  22. abah2

    abah2 Новичок

    4 мар 2006
    76
    AUDI 100/45 2.0 AAD 92г., MB E240/210 98г.
    #40 abah2, 12 май 2007
    Ответ: Для всех с проблемой ПНД посвящается

    --------------------------------------------------------------------------------

    собираем ждем прошив - реально спасибо!!!
