сами, к сожалению фотика не было во время работы, второй раз разщбирать не буду , но мог помочь поставить
представь себе проводку приборки, она резделяется на две части левую и правую, далее она соединяется слева и справа через фишки (их там по 3-4 шт с каждой стороны) с основной проводкой, от ее с каждой стороны есть ответвления под порогами (пластик) к передним седениям. т.е. порог слева и справа, далее под сидениями тоже стыки (фишки 4шт если полный комлект), внутри сиденй как проходит не знаю, но место под проводку есть точно.
а зечем тебе фотоотчет, собирай проводку по теме и делай. схемы есть, запчасти тоже, цены на них индивидуальны и зависят от клиента (можешь запросить на vw-shop или exist.)
установил пока свет в бардачке, дефлекторы и зону ног водителя и пассажира. буду продолжать установку, не буду ставить только свет ручек дверей (их все аврно не видно) и подсветку зеркалец, очень небюджетно и геморно. вышло это вместе с проводкой в 4200 (сейчас подсчитал). устанавливал я около 3 часов, разбирал час, делала свой-мегапровод сразу на эти 3 зоны часа 3 (замеры скрутка, термоусадка, мягкая изолента)
Уважаемый Webzter! А если купить жгут для бардака, куда его конектить? Надо ли потом что то в вагкоме прописывать и где сам разъем есть к которому конектить? И еще, кто либо заморачивался заменой заднего обычного плафона потолочного, на продвинутый с лампами для чтения? Или это невозможно без замены обивки потолка? Кто нить доделал свет в дверях? Есть ли в дверном блоке все для подключения или провода под панель тащить надо? Как я понимаю пинов в разъемах покупаемых нет и их туда по схеме засаживать надо? Если да то номерочек пинов, пожалуиста, черкните.
1. Свет для бардака ставил коллега (пост выше), прописывать ничего не нужно, разъем есть. 2. Задний плафон с индивидуальной подсветкой должен встать, только контакты не смотрел еще. 3. Про №3 не скажу, не изучал еще схемы, только комплектацию прикинул к затратам. PS: контакты докупать и засаживать в разъемы, тема была, там есть все номера и провода.
1. да все просто с бардаком но протянуть провод от разъема под бардаком до блока надо. Рассказать по телефону или на примере куда проще, так что звони после восьми вчера 8926ЗЗ5З722 2. ой а расскажите раницу? отдельные кнопки так? а оазмер дырки в потолочной панели одинковый? 3. про двери все просто, там есть блок, блок один на все модели, проводки там нет, ее надо сделать, она элементарная. Про 1 писал одному нашему соклубнику, сорри за многабукв : Если у тебя есть в барадачке замок отключения подшуки, то все очень просто. помимо шнура и плафона надо еще совсем дешевые разъемы 000 979 131 A чтобы подключится к разъему, надо заказать всего один, так как в комлпекте идет 2 разъема и провод 0. зажингание должно быть выключено и до полной сборки не включать вылезет ошибка подушки! 1. Снимаешь ящик бардачке - 6 винтов (заранее надо в нижнем дальнем углу бардачка под ногами пассажира снять декоративную пластиковую накладку, чотбы проще снимать его) и снять. 2. если замок подушки есть, но ты увидешь на обратной стороне бардачке длинныйпровод, который идет от разъхема к замку подушки, провод ывнимаешь 3. та часть провода что осталась висеть в пустоте в ногах пассажира тебя и интересует, в этот разъем нужно будет вживить 2 контакта - один из них в 1 пин - это будет масса, второй в 4 или 2 (я ща не поню, один из них н аноги) из дома вечером напишу 4. от 1 контакта массу проще всего тянуть к самой ближней точки подключениия массы она находится в 20 сантиметрах от разъема, за пластиковой панелью ,которая прикрывает порог и и пережнюю стойку справа от пассажира. Она просто на 4 защелках потянуть на себя и снять, увидешь ввыинченный в стену шуруп и толстый коричневый провод. Провод зачистить и прикрепить массу -полждела сделано 5. от второго засунутого контакта (2 или 4) тяним длинный провод (купить надо любой многожильный порвод сечением 0,35 или 0,5 по 15 р за метр) и тянем его по месту под ноги водителю. Тут варианта 2 либо, если ты тянешь только бардачек тянуть за блоком климата и тд, либо как сделал я если будешь пытаться зажечь дефлекторы то поверху (ну тут проще по телефону рассказать). 6. чтобы прикрепить длинныый провод к блоку надо снять декоративную панельку в ногах водителя, она держится на 3 винтах и 4 мелких защелках. Послее ее снятия увидешь справа вверху панель с одним предохранителем на 40 А и двумя реле, эту панель надо снять, для этого надо отвтинтить красный провод толстый (ппока будешь отвинчивать он будет искрить но ничего страшного), затем у панели слева сверху есть пружинная клипса ии нажать и опустить панель, за ней и будет лок управления электрикой. 7. в этом блоке найти черный квадратный 17 контактный разъем (T17l, вроде он подписан как D) и найти на нем 17 контакт, в него уже всунут желто-краснйфы кабель, который питает плафон освещения, заичтить этот кабель и прикрепить к нему провод. Пунктов 5,6,7 можно на самом деле избежать если красно-желтый провод найдешь где-нить с правой стороны салона. 8. на снятом бардачке раскладываем купленный тобой кабель, сняв предварительно кабель чтобыл для подушки там 4 разъема : один желтый, идет в замок подушки, второй черный идет на трубку справ у барадчка (механизм открытьия бардачка), один белый на плафон, и один мелкий черный это на лампу подсветки ног. 9. после этого собираем машину. Свет появится без всякого геммора типа ВАГ-кома. что надо сделать в дверях : купить плафоны 8 шт, купить разъемы под плафоны 8 штук, купить коннекторы в разъемы под плафоны и блока, собрать все это дело и прицепить. Плюс к этом для нижнего плафона надо прорезать дырку в обшивке, следы где резать там есть. Потом надо активировать в ВАГ-коме, я почти уверен что это как раз галка Door Warning Light, вот жду Вебстера, чтобы он подтвердил.
To Retyper Мегареспект. Заказал все говнище. Придет наверное в конце недели-начале следующей. С твоего позволения завтра звякну за подробностями и уточнениями, так как замка подухи нет.
Подтверждаю, это оно, правда там не галка, а бит кодировки блока. как пример: http://www.audi-sport.net/vb/showthread.php?t=58244
если ключа нет, то для упрощения устновки лучше всего купить ответную часть провода бардака (3b7035447b), вчером обновлю алгоритм добавляю все коды, а то там сейчас нет ни номера плафона, ни провода под плафон, ни номера разъема для максимальной "оригинальности"
Как всегда спасибо, в избранном. А про свет ног и кодировку новостей нет? а то как дурак с негорящими установленными лампами езжу
Самое интересное кодировка есть!!, но в VAG-COM ты ее не увидишь, как я тебе говорил нужно брать кодинг с чужих блоков и вычислять., первый Aleks-S4, позвоню попрошу чтобы выложил.
и все таки по плафону задних пассажиров они одинаковые по дырке? ДУмаю что нет потому что потолок отдельно для QQ1 есть там как минимум отверстия под подсветку зеркал есть.

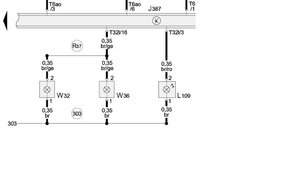

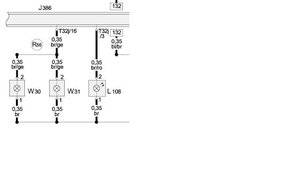

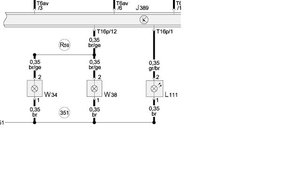

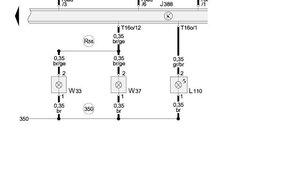

Сделал полную сборочку для B8 (без коннекторов пока) по инсталляции света в двери - лампы подсветки ручек тоже включил на всякий случай. Выключатель ЦЗ на стороне водителя, контрольная лампа в двери водителя, подсветка переднего левого порога T32J - 32-контактный штекерный разъем, синий L108 - Лампа подсветки дверной ручки водительской двери W30 - Сигнальный фонарь двери водителя W31 - Плафон подсветки зоны посадки спереди слева 1шт. 4b0 972 623 - корпус разъема под плоские контакты – подсветка ручки двери 1шт. 4F0 919 178 A - световая накладка для освещения левая. 1шт. 4D0 919 063 A - светодиод с кронштейном для ручки двери 1шт. 8k0 837 019 G 7PE - рычаг привода дверного замка с подсветкой - дверь водителя 2шт. 000 979 009 E - кабель востановительный. 1шт. 893 971 632 – корпус плоского разъема – лампа двери предупредительная 1шт. 893 971 632 – корпус плоского разъема – фонарь освещения вход. Ступени 1шт. 4b0 947 415 A – фонарь подсветки порогов - освещения вход. Ступени 1шт. n 017 753 2 – лампа накаливания - освещения вход. Ступени 1шт. 6Y0 947 411 – лампа двери предупредительная 1шт. n 017 753 2 – лампа накаливания - лампа двери предупредительная 2шт. 000 979 021 E - кабель востановительный. 1шт. 000 979 009 E - кабель востановительный. ---- Электродвигатель стеклоподъемника на стороне переднего пассажира, подсветка переднего правого порога, контрольный фонарь двери переднего пассажира L109 - Лампа подсветки дверной ручки передней пассажирской двери W32 - Плафон подсветки переднего правого порога W36 - Сигнальный фонарь передней пассажирской двери T32l - 32-контактный штекерный разъем, синий 1шт. 4b0 972 623 - корпус разъема под плоские контакты – подсветка ручки двери 1шт. 4F0 919 177 A - световая накладка для освещения правая 1шт. 4D0 919 063 A - светодиод с кронштейном для ручки двери 1шт. 8k0 837 020 C 7PE - рычаг привода дверного замка с подсветкой - дверь пер. пассаж. 2шт. 000 979 009 E - кабель востановительный. 1шт. 893 971 632 – корпус плоского разъема – лампа двери предупредительная 1шт. 893 971 632 – корпус плоского разъема – фонарь освещения вход. Ступени 1шт. 4b0 947 415 A – фонарь подсветки порогов - освещения вход. Ступени 1шт. n 017 753 2 – лампа накаливания - освещения вход. Ступени 1шт. 6Y0 947 411 – лампа двери предупредительная 1шт. n 017 753 2 – лампа накаливания - лампа двери предупредительная 2шт. 000 979 021 E - кабель востановительный. 1шт. 000 979 009 E - кабель востановительный. ---- Электродвигатель стеклоподъемника задней левой двери, плафон подсветки заднего левого порога, контрольная лампа задней левой двери L110 - Лампа подсветки ручки задней левой двери T16o - Штекерный разъем, 16-контактный W33 - Плафон подсветки заднего левого порога W37 - Сигнальный фонарь задней левой двери 1шт. 4b0 972 623 - корпус разъема под плоские контакты – подсветка ручки двери 1шт. 4F0 919 178 A - световая накладка для освещения левая. 1шт. 4D0 919 063 A - светодиод с кронштейном для ручки двери 1шт. 8k0 839 019 C 7PE - рычаг привода дверного замка с подсветкой - дверь задняя левая. 1шт. 893 971 632 – корпус плоского разъема – лампа двери предупредительная 1шт. 893 971 632 – корпус плоского разъема – фонарь освещения вход. Ступени 1шт. 4b0 947 415 A – фонарь подсветки порогов - освещения вход. Ступени 1шт. n 017 753 2 – лампа накаливания - освещения вход. Ступени 1шт. 6Y0 947 411 – лампа двери предупредительная 1шт. n 017 753 2 – лампа накаливания - лампа двери предупредительная --- Электродвигатель стеклоподъемника задней правой двери, плафон подсветки заднего правого порога, контрольная лампа задней правой двери L111 - Лампа подсветки ручки задней правой двери T16p - Штекерный разъем, 16-контактный W34 - Плафон подсветки заднего правого порога W38 - Сигнальный фонарь задней правой двери 1шт. 4b0 972 623 - корпус разъема под плоские контакты – подсветка ручки двери 1шт. 4F0 919 177 A - световая накладка для освещения правая 1шт. 4D0 919 063 A - светодиод с кронштейном для ручки двери 1шт. 8k0 839 020 C 7PE - рычаг привода дверного замка с подсветкой - дверь задняя правая. 1шт. 893 971 632 – корпус плоского разъема – лампа двери предупредительная 1шт. 893 971 632 – корпус плоского разъема – фонарь освещения вход. Ступени 1шт. 4b0 947 415 A – фонарь подсветки порогов - освещения вход. Ступени 1шт. n 017 753 2 – лампа накаливания - освещения вход. Ступени 1шт. 6Y0 947 411 – лампа двери предупредительная 1шт. n 017 753 2 – лампа накаливания - лампа двери предупредительная Внимание 7PE это черный цвет
По просьбе Webzter продублировал тут. Вот номерок 8T0885875AA8E1 подлокотника с отделением для мелочи и подстаканником. Отдельно подстаканник заказывать не надо. Я заказывал в версии черная ткань, так что учитывайте это в случае если у Вас другая обивка. Какие то децелы так завинтили крепежные болты, что провернулся внутренний шестигранник (звездочка). Посему пришлось высверливать. Болты фасонные, так что рекомендую заказывайте в комплекте набор крепежа 8T0898022B. Ссылка на источник с фотками: http://www.audi-club.ru/forum/showpost.php?p=3594323&postcount=32
:smile42::icon_suicide: Ну *ля, VAG это какойто польный пи*денес (TM Джамшуд) Пришли болты. Поставил подлокотник, а он не лезет в нишу, патамучта там накладка с отсеком под аптечку. Подлокотник идет в пакете "багаж" вместе с люком для лыж, и там соответственно вместо кармана для аптечки просто пластиковая облицовка с дыркой под чехол. Вобщем ".... и снова в бой, покой нам токма сниЦЦЦа...!!!" Запросил детальки. Их там как минимум - новая накладка, как максимум - новый кронштейн (рама с рычагами к котроым крепится подлокотник) под новую накладку. А до кучи может и чехол придется встраивать, чтоб все по уму было. Слава богу лыжи есть. Это единственное, что согревает. Пока жинка буде ездить с модным подлокотником, но без облицовки ниши под него. Благо при закрытом подлокотнике не видно, а подстаканник для чилдренов гораздо актуальнее красоты под подлокотником.
Если несложно 9 блок, пожалуйста, чтобы подсветку зоны ног включить, там подсказки нет к сожалению Хотя есть подозрение, что он там же где и у всех (0 байт, 2 бит). А длинный код тож расшифровывать придется, у тебя же еще и подсветка порогова включена и еще куча всего по-другому настроено.
