Дооснащение A6C6 (4F)

Тема в разделе "4F C6", создана пользователем Sand, 25 янв 2008.

  1. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    Re: Дооснащение А6 (С6)

    Отлично!
    Давай рассказывай ещё подробнее ))
    Как снимать, что, в какие пины что добавлять и т.д. :beer:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  2. Semenych

    Semenych Властелин колец

    19 ноя 2011
    973
    А6С7 2,8Q
    Re: Дооснащение А6 (С6)

    Спасибо камрады, буду изучать!

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  3. micke

    micke Живу я здесь

    2 фев 2009
    1.217
    Москва
    q7 3.0tfsi cjtc 2014, А3 1.8t 2009г.в., a6 2.8fsi 2010г.в.
    #1363 micke, 13 дек 2011
    Последнее редактирование: 14 дек 2011
    Re: Дооснащение А6 (С6)

    да там собственно и рассказывать особо нечего:
    1. надо замутить проводок (я ставил два экранированных акустических провода, наскольно нужно экранирование,,,,,,,,, ХЗ, поставил на всякий случай)
    с одной стороны и с другой стороны на этот провод вешаются по 4 пина 000 979 009, один конец провода идет на синий разъем головного блока, его номер толи 3B7035447A толи 3B7035447B (они одинаковые, различаются цветом, один синий один зеленый) так как у меня в квадлоке не оказалось ни одного 12 пинового разъема, заказал и тот и другой сразу (думаю при дальнейшем дооснащении коричневый тоже пригодится):) другой конец вставляется в разъем 6Q0972706, соответственно этот разъем вставляется в разъем микрофонов
    2. снимаем плафон освещения ( сперва аккуратно отковыривается центральная пластмасска, начиная от лобового стекла, потом откручиваются два винта) в крышку плафона вставляются эти два микрофона
    3. снимаем обшивку передней правой стойки (она крепится на железных пистонах, снимается достаточно геммройно, сам не снимал, мне ее снимали, поэтому как именно это делается не знаю, видел, что мастер тупо подлез под стойку отверткой и потихоньку начал отковыривать пистоны, начиная с верхней части)
    4 снимаем блок в бардачке, для этого нужно два спец ключа для музыки, вставляешь их в две прорези на этом блоке и вытаскиваешь, блок за эти ключи, (длины подключенных к блоку проводов хватает, чтобы вытащить и отключить хардлок)
    5. ну а как протянуть провод с крыши, через правую стойку к бардачку,,,,,, тут работа творческая :D

  4. Semenych

    Semenych Властелин колец

    19 ноя 2011
    973
    А6С7 2,8Q
    Re: Дооснащение А6 (С6)

    Эх, найти-бы умельца в Ростове, сделать все что нужно....

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  5. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    Re: Дооснащение А6 (С6)

    А сам???
    micke всё разжевал :beer:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  6. Semenych

    Semenych Властелин колец

    19 ноя 2011
    973
    А6С7 2,8Q
    Re: Дооснащение А6 (С6)

    Да буду пробывать :)

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  7. Авуди

    Авуди Завсегдатай

    6 ноя 2011
    522
    А6 С6 3.0 TDI 05г.
    Re: Дооснащение А6 (С6)

    Код микрофона же напишите)

  8. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    #1368 VasilbV, 13 дек 2011
    Последнее редактирование: 13 дек 2011
    Re: Дооснащение А6 (С6)

    А микрофонов 2 или 3?
    Что такое квардлок?
    А распиновка есть? Какой провод куда вставлять? Фотки не делал, конечно?!? :confused:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  9. micke

    micke Живу я здесь

    2 фев 2009
    1.217
    Москва
    q7 3.0tfsi cjtc 2014, А3 1.8t 2009г.в., a6 2.8fsi 2010г.в.
    #1369 micke, 13 дек 2011
    Последнее редактирование: 13 дек 2011
    Re: Дооснащение А6 (С6)

    фоты конечно не делал:) квадлок - это пластмассовая фигня, которая вставляется в головной блок и фиксирует там разъемы (болшая хр-нь на картинке слева, в которую воткнуты разъемы поменьше)

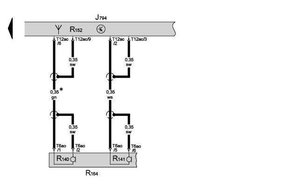

    надеюсь эти картинки дадут какое то понимание:)! единственно, R140 - черный микрофон для голосового управления, R141 синий микрофон, J794 блок мми в бардачке, T12 как раз та синяя фишка в квадлоке

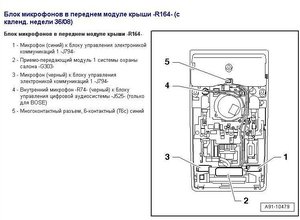

    квадлок.JPG микрофоны  описание.JPG Микрофоны ельза.JPG
    забыл, надо 2 микрофона (1 на телефон, 1 на голосовое управлен.) 3 -й идет при BOSE (по моему регулирует громкости музыки, в зависимости от уровня шума в авто при езде)

    4L1 035711 G

    выглядят так: микрофон.JPG

  10. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    Re: Дооснащение А6 (С6)

    Мне ЕТКА этот номер дала
    4L1035711J
    А где микрофончики покупал?
    Сегодня активировал всё, позвонил на "100", узнал время )))

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  11. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    #1371 VasilbV, 14 дек 2011
    Последнее редактирование: 14 дек 2011
    Re: Дооснащение А6 (С6)

    А почему у тебя не было этого квардлока?
    Я так понял квардлок этот на все случаи жизни и если даже в тачке почти ничего нет и в квардлок заходит только один проводок он (квардлок) всё равно должен быть. А уж потом на него можно навесить ещё кучку проводов ???

    И ещё: можешь расшифровать картинку третью?
    R164 это фишка на микрофоны?
    J794 это синяя фишка, которая вставляется в квардлок?
    Т.е. провод №1 вставляется в разъём №1 R164 с одной стороны, в разъём №8 J794 с другой.
    провод №2 вставляется в разъём №2 R164 с одной стороны, в разъём №9 J794 с другой.
    провод №3 вставляется в разъём №5 R164 с одной стороны, в разъём №2 J794 с другой.
    провод №4 вставляется в разъём №6 R164 с одной стороны, в разъём №3 J794 с другой.

    Так?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  12. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    #1372 VasilbV, 14 дек 2011
    Последнее редактирование: 14 дек 2011
    Re: Дооснащение А6 (С6)

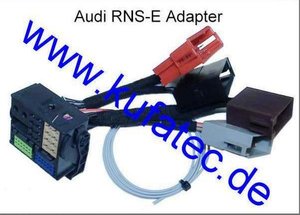

    Вот это, как я понимаю, квардлок?
    [​IMG]

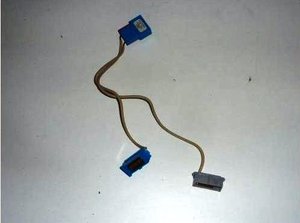

    А вот синяя фишка
    [​IMG]
    В какое окошко в квардлок вставлять синюю фишку?

    PS За фотки спасибо Гугл и Алекс679 ))

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  13. micke

    micke Живу я здесь

    2 фев 2009
    1.217
    Москва
    q7 3.0tfsi cjtc 2014, А3 1.8t 2009г.в., a6 2.8fsi 2010г.в.
    #1373 micke, 14 дек 2011
    Последнее редактирование: 14 дек 2011
    Re: Дооснащение А6 (С6)

    фиг знает, может счас и идет замена по етке,,,,,,,,,,,,, у меня она чет обновлятся перестала, последнее обновление было в начале месяца! брал на ебее где то в районе 40 долларов,, новые ниже 3 т.р. врят ли найдешь
    почему не было???? сам квадлок то есть!, в нем нету синей и зеленой фишки! (приглядись, на картинке в квадлоке стоят синяя и зеленая фишка, так вот ни синей ни зеленой у меня нету) думаю, у тебя их тоже нету (если нету камеры ЗХ и внешних аудиоисточников)! с синей с нее идут провода на камеру ЗХ и микрофоны, с зеленой на внешние источники AUX и т.д.

    R164 это плафон освещения, в нем стоят микрофоны r140 и r141.
    J794 это блок навигации в бардачке, провода идут в фишку t12ac этого блока, на контакты №№ 8 (+) и 9 (-) (от микрофона r140 (голосов управл)) и контакты 2 (+) и 3 (-) (от микрофона r141), то, что два провода объединяются в один, по моему говорит о том, что провод экранированный
    другой конец проводов идет на фишку микрофонов (номер ее ответной части я писал выше), тоже синюю, (см. картинку микрофонов) Т6ао на контакты 1 (+) 2 (-) и 5(+) 6 (-)

  14. micke

    micke Живу я здесь

    2 фев 2009
    1.217
    Москва
    q7 3.0tfsi cjtc 2014, А3 1.8t 2009г.в., a6 2.8fsi 2010г.в.
    Re: Дооснащение А6 (С6)

    ну да, все правильно! в какую дырку вставлять счас не помню, вечеров скажу

  15. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    #1375 VasilbV, 14 дек 2011
    Последнее редактирование: 14 дек 2011
    Re: Дооснащение А6 (С6)

    t12ac = 3B7035447A
    Т6ао = 6Q0972706
    Так? На всякий случай для себе ещё раз уяснить...

    Чёт не понял, где какие провода объединяются?
    какой провод посоветуешь проложить? что значит экранированный? в оплетке по принципу как старая телевизионной антенна?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  16. micke

    micke Живу я здесь

    2 фев 2009
    1.217
    Москва
    q7 3.0tfsi cjtc 2014, А3 1.8t 2009г.в., a6 2.8fsi 2010г.в.
    Re: Дооснащение А6 (С6)

    по номерам на скажу, етки и эльзы на работе нету

    объединяются - посмотри схему: провода с 1 и 2 пина, провода с 5 и 6 пина, сперава объединяются. потом расходятся!,,,,,,,так должна быть линия на каждый провод! По поводу какой: что то похожее на антенный, тока с многожильным сердечником,,,,,,,,,,,, если хочешь, провод, которым я делал, у меня кусок остался, заехай в сокольники как нить, отдам

  17. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    Re: Дооснащение А6 (С6)

    а если купить четыре обжатых провода и просто их проложить фурычить не будет?
    ты так и проложил 4 провода (провода ты выбрал не обычные а экранированные) ничего не объединял???

    может так показывается то, что они просто перекручены между собой???

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  18. micke

    micke Живу я здесь

    2 фев 2009
    1.217
    Москва
    q7 3.0tfsi cjtc 2014, А3 1.8t 2009г.в., a6 2.8fsi 2010г.в.
    #1378 micke, 14 дек 2011
    Последнее редактирование: 14 дек 2011
    Re: Дооснащение А6 (С6)

    фуричить будет, просто скорее всего будут наводки от другой электропроводки! микрофонный вход должен быть чувствителен к токам малой величины!:umnik: хотя не факт, что эти наводки будут!
    провода подключал экранированные (сердечник на (+), экран на (-) (два отдельных экранированных провода)

    100% что такая картинка не говорит, о том, что они перекручены между собой! считай вся проводка перекручена (сплетена) друг с другом, однако на схемах нарисован каждый провод в отдельности

  19. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.356
    Москва
    Вожак стаи
    Re: Дооснащение А6 (С6)

    да, наверное ты прав
    теперь дошло как это дошло выглядеть ))

    у тебя при разговоре наводок нет?
    про проводок я тебя поймал на слове ))
    если найдёшь в инете ссылку на такой проводок - кинь, ок??

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  20. micke

    micke Живу я здесь

    2 фев 2009
    1.217
    Москва
    q7 3.0tfsi cjtc 2014, А3 1.8t 2009г.в., a6 2.8fsi 2010г.в.
    Re: Дооснащение А6 (С6)

    что то из этой серии: http://eltros.ru/catalog/microphone_cable/
    только у меня внутри экрана один провод
