Прошу подсказать, с связи с установкой доводчиков, что в итоге пришлось менять в проводке и как удалось подключить новый блок упр-я стеклоподъемниками. А то на A6 C6 так и не отчета, а известные в инете отчеты для Q7 и A6 C7 указывают на смену распиновки, чего вроде как на C6 делать не надо. По Elcats вижу, что на передних дверях надо ставить 10-штекерный разъем вместо 6-штекерного, идущего к замку. Для задних дверей, поскольку буду ставить новый блок упр-я стеклоподъемников с электронной блокировкой задних дверей (сейчас стоит с механической), тоже нужны 10-штекерные разъемы вместо 8-штекерных. Буду очень благодарен, если есть схемы распиновки.
по схемам, сейчас скинуть не могу (если тока вечером) а так, в кратце, я в существующую проводку от замка к двери, добавлял три провода (под мотор доводчика), + менял фишки под замки, пины в новых фишках - другие (отрезал старые, ствил новые)
Не срочно, мне пока еще едут запчасти и три из 4х замков я еще не нашел. Так что до вечера ждет ) А пины какие, есть возможность узнать номер (или фото с размерами - я подберу)? Спасибо!
Вечер добрый! Удалось ли коды пинов? Пока думаю, что схема такова - с блока упр-я в 20-пиновом разъеме: 7 пин (плюс) на 1 пин моторчика 11 пин (минус) на 2 пин моторчика 4 пин на 1 пин трехпинового разъема замка 9 пин на 2 пин трехпинового разъема замка минус (можно взять с пина 11) на 3 пин трехпинового разъема замка Перепиновка разъема замка с 6 пинов на 10 пинов последовательно 1-1, 2-2, и т.д. соотв-но пина 7-10 пустые. Правильно?
ну да все вроде верно там тока лучше при перепиновке ориентироваться на номера пинов в блоке управления дверей, если оттталкиваться от старой фишки замка, можно попутать из-за годов выпуска авто)))),,,, я делал по этой схеме https://yadi.sk/i/R7NHWO-JbXUcw по фишке на моторы доводчиков 1J0973702,, пины в ней 00979019e засада в другом, на что на сам замок идет дополнительная трехпиновая фишка (как я понял, это двухпозиционный микрик), какой у нее номер - ХЗ, в етке ее я найти не смог, подбирал методом тыка))), а щас уже номер не вспомню(((,,,,помню тока, что такая же фишка есть под капотом ближе к стеклоподъемникам,,,,,,,, пины в ней такие же как в фишке доводчика
Спасибо, буду изучать. Трех пиновая фишка - 3D0973703. А в 10пиновый разъем к замку какие пины подходят, тоже 00979019e?
Кстати, а кто-нибудь знает, разные дверные блоки управления (например, с поддержкой складывания зеркал и без, с поддержкой доводчиков и без) отличаются внутри по эл. схеме или же все одно и тоже, а только ПО, зашитое в микрухи разное?
если 3D0973703, то пины в нее 00979019e, про пины в 10пиновую замка - тоже 00979019e, тока если мне не изменяет память, на переднюю пасажирскую дверь идет уже не 10контактов, а 8котнтактов фишка,,,опять же номер ща не скажу((( сложно сказать, у меня в блоках дверей не было нужных контактов в разъемах под фишки,,,,,,,контакты я втыкал, но толку было "0",,,, со сменой ПО - не пробовал
8-контактная вроде 1J0973714. Только вот одно непонятно - смотрю схему Elcats по готовой проводке 4F1971030BL (опция GZ2 - доводчики дверей) на переднюю правую дверь - там пишут, что фишка 10-контактная. Хотя все доступные отчеты, кто устанавливал, говорят, что действительно 8-контактная.
на водительскую дверь - 10 контактная (там же еще проводка личинку замка) на пассажирскую - 8 пин,,, короче, когда будут на руках сами замки - увидите)))

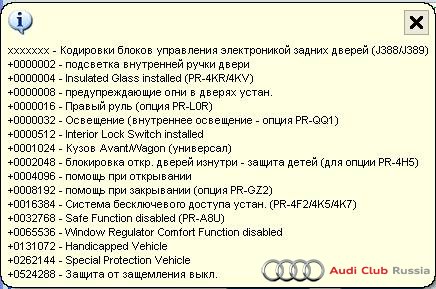

Вопросы по блокам дверей. 1. Кодировка индивидуальна и зависит от того, что уже стоит в машине и что закодировано в купленном блоке двери? Есть ли какие-то общие советы тут по кодировке - например, какие параметры обязательны? P.S. Эту картинку в теме я видел. 2. На рестайл подойдут блоки с младшими номерами - например: - от рестайла (задние) 4F0959795L, но 2009-2010 года, вместо 4F0959795R 2011 года? - от рестайла (передний правый) 4F0959792Q, но 2009-2010 года, вместо 4F0959792AB 2011 года? P.S. У меня машина пр-ва декабрь 2010 года, модельный год видимо 2011.
у меня спереди стоит 4F0959792Q, машина рестайл 2010 по кодировке,,,,,,,,,, в оф версии VCDS нет описания кодировок блоков дверей для доводчиков, если что варианты кодировок я скину (с доводчиками и памятья или с доводчиками без памяти) я скину, а ты их уже под свою комплектацию подредактируешь))

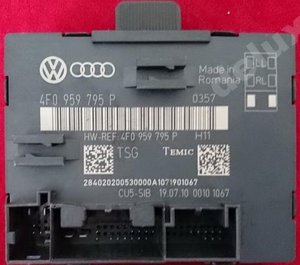

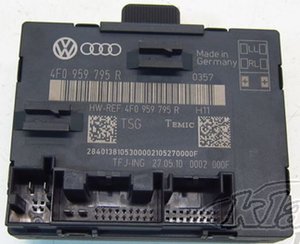

Небольшой апдейт. Думал перешить имеющиеся у меня блоки дверей на блоки с доводчиками. Перепрошивка блоков в принципе делается, но вот облом, нашел картинки задних блоков и кол-во пинов в разъемах подтвердило, что не выйдет ничего. Блок от рестайла 2011 модельного года без доводчика (задней двери) - 4F0959795P. Блок от рестайла 2011 модельного года с доводчиком (задней двери) - 4F0959795R.
mickeу, а проводку если дополнять - все косы расплетать пришлось или сверху провода приложить можно и поверх еще одним слоем мохнатой изоленты пройтись? Если поверх примотать можно, проводку от двери полностью отдирать не нужно?

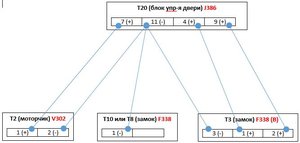

Вот накидал схему для наращивания проводки. Просьба проверить, все ли верно. Особенно интересует, что я правильно запараллелил T20/11 и T3/3 (минус).
