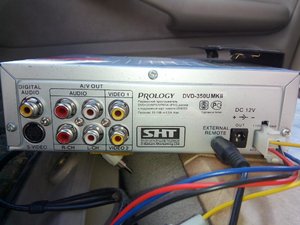

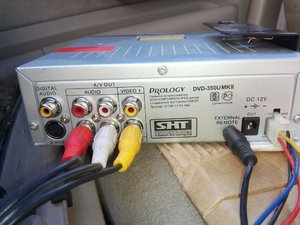

ну что - может кто нибудь помочь ? Всем привет ! плиз подскажите ! снял нави и выскочил из неё разъём который 10 пин, вставлен был иголочками и провода рассыпались - момент этот прованзал, теперь куда какой не дуплю, подскажите куда какой сувать, на моём фото от 1-10, и там от 1-10 круглый разъём для двд ченджера проигрыватель PROLOGY DVD-350U Миниатюры Нажмите на изображение для увеличения Название: IMG_20150421_135833.jpg Просмотров: 2 Размер: 101.1 Кб ID: 458696 Нажмите на изображение для увеличения Название: 1337844f887089f3104.jpg Просмотров: 2 Размер: 65.7 Кб ID: 458697
Вроде ничего сложного, есть знакомый паяльщик, попробуем с ним сотворить. Что-то на твоей фотке вообще нихрена не понятно. У тебя штатного тв-тюнера не стоит, чтоли?

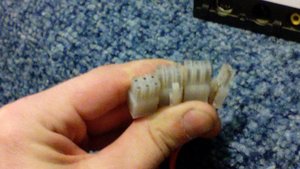

Ну вот заплатил сегодня за эти mini din 10 pin, уже жду... И сегодня замутил второй штекер который для питания 6 пин. Отлично подошёл 20pin от блока питания старого компа, предварительно распиленный под нужный размер..

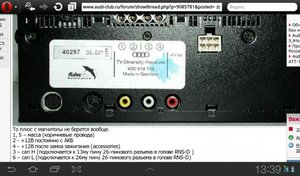

я вот так подключал к разъемам на магнитоле подключать "+" тот который с 4-го пина,так чтобы он появлялся при вкл. зажигания,нет никакого смысла,т.к. в этом случае,если ключа не будет в замке зажигания,то при включенной магнитоле(ее ведь можно и без ключа в замке зажигания включить),изображения с тюнера не будет ни с одного источника,ни тв,ни с видеоходов(если к примеру будет подключен DVD),так что лучше/правильнее его запитать оттуда где отмечено желтым,тогда тюнер будет запитываться одновременно с включением магнитолы,к стати с этого же контакта штатно запитывается CD-чейнджер(если он у тебя есть. вот тут распиновка разъема который ты сварганил "массовые" провода с пинов 1 и 5 можешь посадить на одну точку "массы" на кузове,при штатной проводке масса цепляется на шпильку массы расположенной на тоннеле коробаса,со стороны водителя прямо под кулисой,но тебе смысла тащить туда нет никакого,в левой нише,если память не изменяет есть точка крепления масс под левым фонарем,со стороны крышки багажника,цепляй оба провода массы туда. пы.сы. ой по поводу точки массы под фонарем и кулисой эт я про А6С5 имел ввиду,чот не сразу глянул в твой профиль
Спасибо!!! А от куда тогда на 4-ый подавать "+", от прикуривателя? Ааа, не внимательно прочитал....вопрос снят))

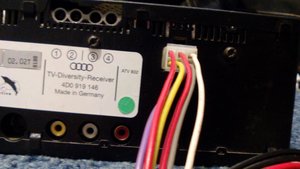

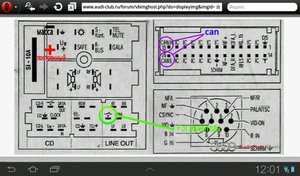

на распиновке магнитолы слева внизу 20-ти пиновый разъем,его правая часть подписана <line out>,на фотке на этом месте "+" в желтом кружке отмечен видишь?он подписан <от магнитолы>,вот туда и цепляешь провод с 4-го пина(я тупо подпаял к нему и заизолировал),а постоянный "+" со 2-го пина тюнера цепляешь на тот что отмечен красным плюсиком(на фотке он на левом верхнем 8-ми пиновом разъеме)
2 это постоянный плюс вот еще фотка,так сказать на русском ,ток который подписан "+12в после замка зажигания" (4-й),его цепляешь на магнитолу в желтый кружок.
всегда пожалуйста,обращайся если что (бывает так что могу ответить не сразу,если срочное что то,то вэлкам в личку)
совсем не пойму - Всем привет ! плиз подскажите ! снял нави и выскочил из неё разъём который 10 пин, вставлен был иголочками и провода рассыпались - момент этот прованзал, теперь куда какой не дуплю, подскажите куда какой сувать, на моём фото от 1-10, и там от 1-10 круглый разъём для двд ченджера проигрыватель PROLOGY DVD-350U

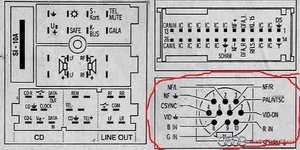

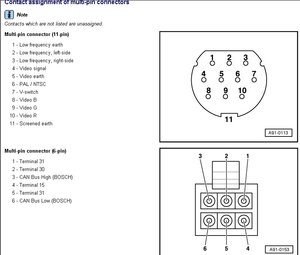

предыдущие посты посмотреть не судьба что ли?пост 1165 скинул тебе распиновку разъема,чем тебе еще то помочь?

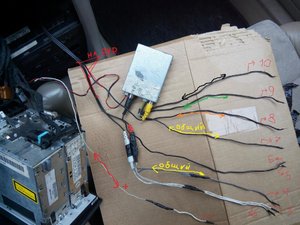

через скайп нет не смогу,напишу какие номера проводов каким пинам соответствуют,ну судя по маркеровке пинов. пины провода 1.----------------4 2.----------------2 или 3 (в зависимости от того,провод от правого это канала или левого) 3.----------------3 или 2 (см. выше) 4.----------------5 или 6 (прозвони "тюльпан" на другом конце провода и проверь какой из проводов идет с внешнего контакта,а какой с внутреннего,на 4-й пин подключишь провод идущий с внутреннего,на 5-й пин соответственно провод идущий с внешнего контакта) 5.----------------6 или 5 (см. выше) 6.---------------- 7.---------------- 8.----------------на 8/9/10 цепляем провода под 9.----------------номерами 8/8/10,какой именно 10.---------------провод на какой из пинов не подскажу. остаются 6-й и 7-й пины,скорее всего провод под номером 7 должен идти на 6-й пин отмеченный на распиновке разъема как PAL/NTSC,ну а "+" наверное идет на 7-й пин отмеченный на распиновке как VID-ON(т.е. включение видео)
