Но не делай ранние выводы. Посмотрел внимательней, не похоже что на зуб ушла. Идеально цепью можно не вывести. А еще вариант что цепь растянута.

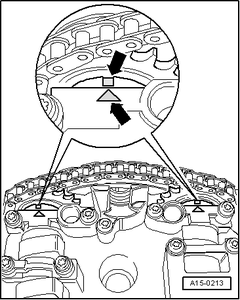

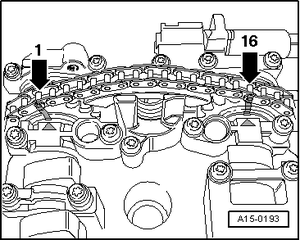

Выдержка из эльзы Обе метки на распредвалах должны находиться напротив крышек подшипников -Стрелки-. A15-0213 При дальнейшем использовании старой приводной цепи ГРМ: – Очистить цепь и звездочки распредвалов в местах напротив обеих стрелок на крышках подшипников и пометить монтажное положение цветом. l Расстояние между обеими стрелками или нанесенными цветными отметками составляет 16 роликов приводной цепи ГРМ. l Насечка на выпускном распредвале смещена по отношению к ролику цепи -1- слегка внутрь. Инструкция Не наносить насечки кернером и подобными инструментом! A15-0193 Продолжение для всех цепей ГРМ: – Зафиксировать фазовращатель с помощью фиксатора натяжителя цепи -3366-. Инструкция При слишком сильном затягивании натяжителя цепи фазовращатель может получить повреждения. A15-0017
Посчитать зубы между метками и всё. Натяжитель может цепь натянул, вот вал и сместился. 93 группу надо смотреть.
И еще кстати. Заметил такую вещь:Короче по мануалу на картинках на левой бошке метки на звездах (квадратики) расположены как бы напротив зуба этой же звезды. А на правой бошке между зубьями. Или наоборот. А тут выходит что на правой бошке на впускном валу метка как положена напротив зуба, а вот на выпускном между зубьями. Такое ущущение что этот выпускной вал взяли с левой бошки... если они конечно отличаются чем то...
цитирую "кто в теме, тот поймет" если ты умеешь снимать логи, то заведомо имеешь возможность посмотреть значения в 93 группе.
Получается валы на левой бошке и валы на правой отличаются расположением меток на звезде, ведь так!? На левой голове получается что метки на распредвалах стоят как бы напротив зуба звезды. А на правой голове- метки распредвалов между зубьями звезды. Ведь так?!
Следов от цепи на клапанной крышке и на теле ГБЦ нет? Цепи стоят родные, это очевидно по фото. Как рекомендация - заменить.
Если ремень ГРМ стоит правильно, не по меткам, а по фиксатору коленвала и планке, то...возможны разные варианты. Проверь точность установки ремня для начала.
