Генератор не заряжает аккумулятор

Надо приглядеться... Может я не так посмотрел и у меня тоже 1.1 -1.2. Оплавленного пластика не наблюдается.



Нет на 2 Ватта - берем на 3. Проблема-то в чём... Еще лучше для гены будет. )))

Для лампы гены это не критично. Ну сколько она там горит-то...



Будем искать.



Я про другие лампы говорил. На гену конечно мощнее.



АнОд, будешь менять лампу в приборке - таки глянь пайку пинов штекера к плате.
И не только выходящего с лампы, входящего на лампу тоже глянь.

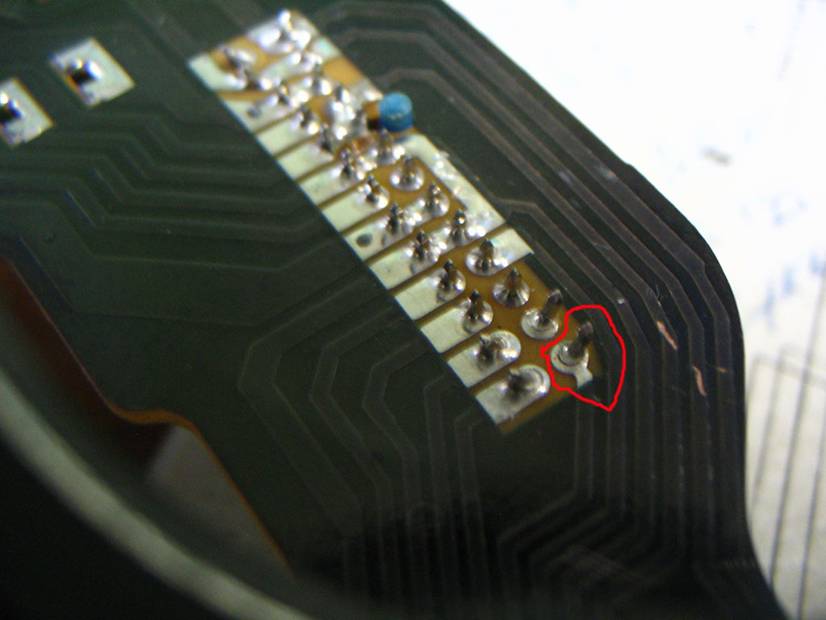

А то там такое бывает -



Такое нужно обязательно пропаять.
На фото, кстати, и рядом с выделенной ногой пайки хреновые видно - их тоже лечить нужно.

Ну, это понятно.



Буду смотреть всю пайку, т.к. не знаю где входящий, где выходящий.



Замена лампы не дала никакого результата.

А после этого напряжение появилось сразу после заводки на холостых.



Вывод, надеюсь, ты уже и сам сделал?

------------------------------------

Ну и ну. Тут уже чёрти о чём пошло. Скоро до неандертальцев дойдёт, ёпта.
И не пойми - то ли по пьяни это, то ли по трезвяку... Прямо зазеркалье какое-то.

Блек, харэ сачковать. Снеси это куды-нить к едрене фене нахвиг.
Не то до Рождества тут такого навыкаблучивают...



Пины пропаяны. Разглядывал с лупой. Но некоторые пины между спаяны. Например 10 и 23, 6 и 19, 13 и 26 и т.д. Я насчитал 7 таких пар на зелёном штекере. Проверял мультиметром на прозвон. Так и должно быть?



Там есть такие пары, это масса. Но 7 пар в пределах одного разъёма явно многовато.



А на красном штекере - 5 таких пар.



////

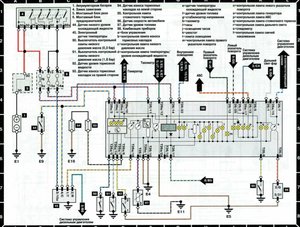

Это мне? Увы, для меня что схема, что какая нибудь древняя клинопись...



Запараллеленные пины - норма. Цепи разветвляются, чо...
А то, что зарядка с новой лампой не пошла - плохо.
Где-то в цепи напряжение падает хорошо... Смени на всякий-який 15 предохранитель - поменяй с соседним однотипным.
Ну а ежли не поможет... придется диод в приборке менять.

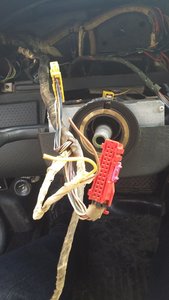

Немного не в тему. В жгуте приборки, в районе красного штекера, ближе к доп.приборам торчат два обрезаных провода. Жёлтый и коричневый.

Куда их приткнуть? И надо ли это делать?



Где находится этот диод? Как он называется?



Коричневый там обычно - масса, а вот желтый смотреть нужно по схеме...
Но если на приборке всё работает - на кой ломать голову с этими концами?
Правда, тут возникает вопрос: с какого они тогда не заизолированы?

В приборке, где ж ещё.
По поводу "называется" не понял. Диод - он и есть диод.
Прогляди дорожку от лампы зарядки к 10 пину зеленого штекера - она и идет через этот диод.

Дай фото платы - ткну пальцем.



Я теперь могу разглядеть только транзистор. И то, если это полевик, или КТ 829. А всё остальное для меня одно и тоже...

Буду искать.



Диод ты тоже мерял. В РН. Тот, что рядом с транзистором. )))
Ну а корпуса у них могут быть разные, конечно.

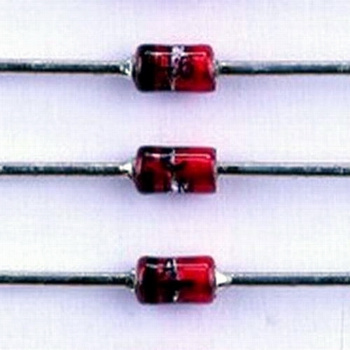

Вот диоды -

и это тоже они-


Ну и так далее.
Сфотай плату, покажу.



Вот и я об том же.

Сегодня на работе. Завтра разберу и сфотаю.
