В общем сейчас ходил в гараж, делал замеры на красной и синей фишкой. Замеры красной фишки, сопротивление https://cloud.mail.ru/public/M2oD/nKvYC1P1F https://cloud.mail.ru/public/7Txg/YDk6WG8DZ Замеры синей фишки, сопротивление https://cloud.mail.ru/public/s5fY/JfWjNYPLy https://cloud.mail.ru/public/Q3UY/UCwc4mMWH Замеры красной фишки, напряжение https://cloud.mail.ru/public/LUC1/cPEwwhseM https://cloud.mail.ru/public/gAzo/ZBznwUv7s Замеры синей фишки, напряжение https://cloud.mail.ru/public/s2wr/qH2cF5EhF https://cloud.mail.ru/public/W481/FNL66YejR Сделал замеры и сервопривода под капотом, он тоже без ошибок, для сравнения с красным рабочим. Сопротивление https://cloud.mail.ru/public/Baqu/xEBkn1EF2 https://cloud.mail.ru/public/FSa1/Mt6uhujaq Напряжение https://cloud.mail.ru/public/YA2t/pUCUbT4yj Надеюсь мои замеры о чем то скажут, линейный, не линейный, логарифмический или какой там
Получается: под капотом, 3 и 5 пин диапазон 0,42-4,62 кОм , 4 и 5 пин 0,42-4,65 кОм - оно почти сопадает в салоне красный, 3 и 5 пин диапазон 0,59-4,8 кОм, 4 и 5 пин 0,27-4,5 кОм в салоне синий(перепаянный), 3 и 5 пин диапазон 0,58-2,67 кОм, 4 и 5 пин 2,53-4,54 кОм MCIRI давай свои замеры))
https://cloud.mail.ru/public/6wph/QJdSpbVqk Это то же красный разъем, только наоборот. Извиняюсь , это синий разъем только наоборот
ты бы отредактировал свои сообщения, подпиши какие контакты использовал. И это синий сервопривод? а то я уже запутался)
Итого сервопривод красный, 3 и 5 пин диапазон 0,59-4,80 кОм, 4 и 5 пин 0,27-4,50 кОм сервопривод синий(х), 3 и 5 пин диапазон 0,58-2,67 кОм, 4 и 5 пин 2,53-4,54 кОм Если порассуждать, то при моих наблюдениях при 0,58 кОм он у меня приостанавливается плавно, а в другую сторону он хочет увидеть 4+ кОм, а у меня всего 2,67кОм и он врезается в стопор. И что это нам говорит? что резистор не подходит? Или же если поставить 10кОм резистор, то может он тогда попадет в диапазон 0,59-4,80 кОм, так как ход резистора небольшой, но тогда на 4 и 5 пине будет совсем другое сопротивление. iokiok твои мысли? какой нужен резистор?
а что ты подразумеваешь под наоборот? 3 и 5 или 4 и 5 ? 0,21 - 3,88 кОм диапазон у тебя а представь как удобно это делать в салоне)) пойду в гараж, попробую старый резистор разобрать((
А что если порассуждать так; что блок уводит в точку для него точка 0 , по этому он всегда а эту точку подходит плавно А дальше считает то что говорит потенциометр, а он выдает очень мало.

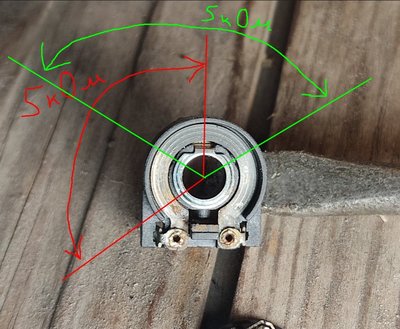

В общем разобрал я старый резистор. Там специфический он. У него рабочая область не вся, показал на картинке. Если эту область померить, то там 5 кОм примерно. А вот до этой области в резисторе все очень плохо Вот тут
Тут не соглашусь тогда, думаю нужен на 10 кОм. Уже заказал. Смотри ниже, если будет 10 кОм, то в центре будет 5 кОм. И возможно ход резистора попадет в 5 кОм. Видишь, углы почти похожи. Тут другой вопрос, следятся ли показания на пинах 4 и 5....
По твоим размышлениям, блок смотрит и на 3 и на 4 пин, и ждет там почти нуля по сопротивлению, нуу, тоже как вариант. Надеюсь ты не прав))
обычный резистор. вот эта область по середине - 90 градусов - и есть рабочий ход. нашел какой-то пихер. у него даже не полный оборот, а меньше: где-то с 11 часов до 19 часов (250 градусов?), и он 11К. и 90 градусов у него - от 1,5К до 5,5. следующие 90 градусов - от 5,5 до 9,5 - это вроде как линейная характеристика.
Хоть 4-5, хоть 3-5 пины он смотрит не на сопротивление в потенциометре , а него свой там ноль. А дальше он считает колличество того что ему выдает потенциометр и знает что должно быть.
