Спасибо Владимир, а в какой проге рисуешь?Ежели чего, у меня " компас" на компе. Сначала не понял, что за микроскопическая конструкция, только присмотревшись понял, что размеры в сантиметрах. В принципе конструкция понятна и логична, остаёться привязать её к имеющимся материалам и технологиям. Ходовые трубы у нас диаметром 22;25;48mm, есть ещё квадратного сечения 16х16(примерно, точно не помню), 40х40 и 50х50. На лазере в трубе можно сделать хоть круглые, хоть квадратные отверстия, но лучше без них. Буржуйская версия с тремя поддонами имеет только один недостаток, если его решить получим то, что хотим.
основную трубу наверно лучше квадратную взять,так и интереснее будет и точка опоры больше чем у круглой
вот тоже склоняюсь к квадратной, отходы нужной длины проще достать и стоить будут не как новая не знаю такой((( думаю над этим

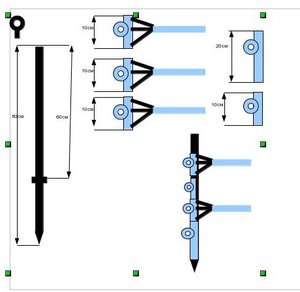

еще такой вариант.. всё нанизывается на центральный шток (как старые елки новогодние), кольцо сверху ввинчивается что проще из земли вытаскивать, кольца на решетках для удобства поворота...
Хорошая идея, вот только нет у нас трубы, чтобы на шток одевать Исходя из материалов, что доступны, мыслю следующее; Шток делать из трубы диаметром 25мм, часть вбиваемую в землю срезать под углом 30гр. Посредине приварить опорную шайбу из 1.5-2мм. Стакан, состоящий из двух квадратных шайб под трубу 40х40 и с отверстием в каждой д.25мм вварить в трубу 40х40, таким образом труба будет вращаться вокруг штока. Решотка соединяеться с трубой посредством, ммммммм......, ну типа лапты, у которой ближе к ручке квадратное отверстие 40х40. Принцип, как у буржуев, крутить за ручку. Варианты ручки могут быть разные, главное, что руки вне костра.
мыслишь хорошо!давай реализовывай,я возьму,у меня уже туристический сезон открыт,я каждые выходные выезжаю на природу
Ну ручку то ты сделаешь правильную полюбому)))) Кстати надо совочек придумать с телескопической или штекерной ручкой, угли из костра доставать а то я вспомнил как мы брови и руки обжигали
Не получились праздники, внезапно вызвали на работу. Имея в голове схему Владимира( очень мне идея про НГ ёлку понравилась) и железяки под руками, сварганил т.с. ходовой макет. На длину труб внимания не обращайте, работал с тем, что нашлось, тут главное сам принцип. Сварка и гибка по ночам не работают, поэтому гнул плоскогубцами, крепил стяжными кольцами. Каретка в таком виде свободно ездит по трубе, но стоит чуть приложить усилие на вилы - встаёт насмерть. Думаю если согнуть правильно на станке, то и сварка не нужна. Решотку ещё не рисовал даже. Думаю будет садиться на вилы, аналогично как на трубе. Сдесь все фотки процесса сборки, думаю достаточно понятно. Может чего упустил, мозгуйте, спрашивайте, посплю - отвечу
Зато соответствует вашим требованиям и материалы не дифицит;-). Игорь, я всю конструкцию, включая гибы и фоторгафирование собрал за 20 минут. На последней фотке практически готовый модуль под одну решотку. Размеры решотки 250х350мм всех устроят? или хочеться поболе? и сколько штуков?
вот по мне,мне хватило бы одной решетки,противни мне не нужны бы были.смотри,сей агрегат мне для того что бы немного мясца пожарить,да чайник или котелок поставить можно было.
