Кнопки на руле???Проводка

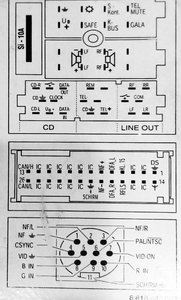

предыдущая схема из инета.

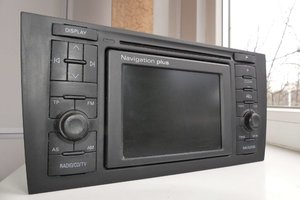

И меня такая стояла "голова".
Разъем "Navigation block" зеркальный.

Я имею ввиду, can-bas адаптер, который преобразует цифру в аналог для новой магнитолы, подключать на 13 CAN H и 26 CAN L ?



Да в эти контакты. Мне прям стало интересно, что это у вас за такой кан адаптер такой.



братья китайцы творят чудеса.
Я еще не брал магнитолу. Но уверяют, что все будет работать, и кнопки в том числе.
https://aliexpress.ru/item/33020416905.html?spm=a2g0s.8937460.0.0.41a62e0eBdBC25

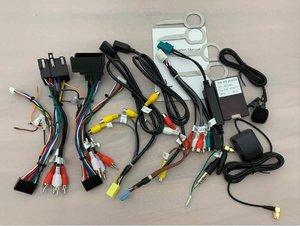

См. комплектацию. Там и адаптер этот есть для кнопок на руле.



Ничего нового. А я то гадаю, как там замок зажигания работает и подсветка. Сами посмотрите внимательно, на те разъемы на фото которые вы выложили. Там нет такого разъема как на вашей штатной навигации. Этот комплект заточен под симфонию, а рнсд это блаупункт работающий в связке с блоком тмц, хоть там и есть кан шина, но она своя и блок тмц является связующим звеном переводчика шины данных блаупункт, на шину данных кан бош, по которой работает щиток приборов.
У меня нет схем сейчас под рукой что бы глянуть, прокатит не прокатит вами желаемый вариант без проброса дополнительных проводов до щитка приборов. По идее можно обойтись перекоммутацией на раъеме блока ТМЦ.
Эту не штатную навигацию нужно устанавливать как заместо симфонии, а это значит нужно допиновывать разъем контактами кан шины которые сейчас отсутствую и пробрасывать свои дополнительные провода до щитка приборов и может быть прокатит и не нужно будет трогать провода кан шины подрулевого блока. Сам же блок ТМЦ да и все остальное что там есть от РНСД, как бы получается на выброс, т.к. больше не будет задействовано.



SergV, здравствуйте!
Не подскажете, что такое Rx и Tx ?
Это и есть CAN low и CAN high ?
спасибо



Гуглим по ключевому слову "UART".

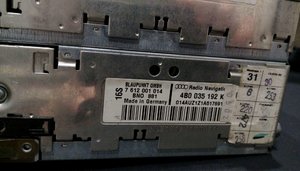

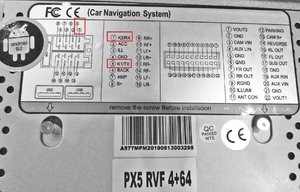

Это контакты для обмена данными, для чего они используются в конкретном случае в нормальной магнитоле должно быть указано в паспорте. Судя по вашей наклейке у вас не могут работать кнопки на руле, т.к. ваш как бус адаптер является ничем иным как преобразователем аналоговых сигналов в цифру. На вашей магнитоле нету тупо на наклейке аналового управления, а контакты рх тх тупо даже не подключены к кан бус адаптеру.
Вот вам и чудеса.

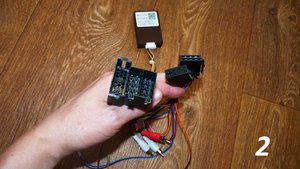

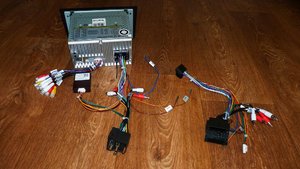

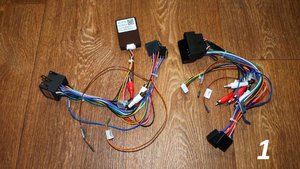

В комплекте два варианта подключений (фото 1,2,3)

К обоим можно подключить can-адаптер

Я не знаю, может этот адаптер не для кнопок на руле? А для чего тогда?

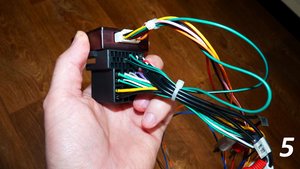

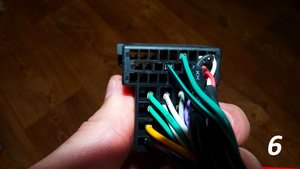

На него приходит два провода: зеленый и зеленый с черной полосой (см. фото 5, 6)

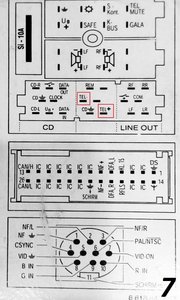

Эти пины соответствуют разъемам на старой оригинальной магнитоле Tel -, Tel +. (см. Фото 7)

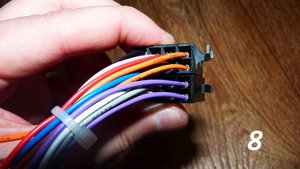

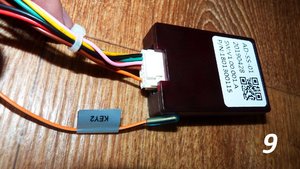

От пинов 1 и 5, которые я указал в предыдущем сообщении, выходят два оранжевых провода. Один идет на can-адаптер, второй на пустой провод с наклейкой KEY 2 (см. фото 8, 9).


Проблема в том, что родная проводка уже с изменениями, так как раньше уже устанавливали нештатную магнитолу, и сейчас сложно понять, как все было изначально.



У вас там проблема не в том что нештатная магнитола ранее уже стояла, а то что вы от непонятного китайца хотите получить функционал штатного устройства, при том что китаец изначально заточен на установку заместо симфонии или концерта.
Эти два кабеля переходника по сути ничем не отличаются, вся разница только в разъеме, либо исо либо квадлок.
Если машина видит замок зажигания и подсветку, то кан бус уже работает и кнопки на руле должны работать по умолчанию. С этими РНСД есть нюансы, если ставить что либо заместо них, нужно от щитка приборов если у вас ауди а6 с5, пробрасывать свои провода до магнитолы. Кан шину. Те провода кан шины которые шли от рнсд они идут не на приборку, а на ТМЦ, там хоть и кан бус, но он не совместимый с магнитоллой и щитком приборов.



непонятный китаец.... Может быть.

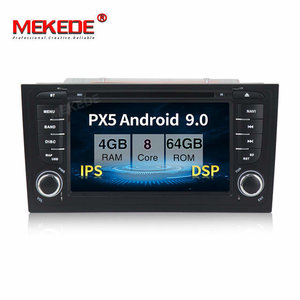

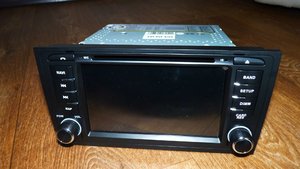

Но он собран на отличном железе:

7" IPS, Антибликовый HD емкостный с поддержкой мультитач, Разрешение: 1024x600
Процессор: Octa Core 1,5 GHz 8 ядер 64 bit CPU Coretex-A53 1.5GHz
Оперативная память RAM: 4Gb
Встроенная память ROM: 64Gb
Звуковой процессор: DSP TDA7851 Hi-Fi,
Операционная система Android 9
Bluetooth
Wi-Fi
и прочее

и играет не хуже родной оригинальной магнитолы (а у меня с завода колонки и усилок Bose), что самое главное.

А про функционал, думаю, не стоит говорить. За 20 лет технологии шагнули вперед.
Буду восстанавливать родную проводку. Скину еще пару фоток, что там наворотили рукожопные предыдущие установщики...



Для тестирования подключил магнитолу, используя коннекшины от предыдущей не оригинальной на андроиде (которую несколько лет назад подключал криворукий установщик и порезал родную проводку от оригинальной «головы»).

Завелась, все работает, звук классный, играет не хуже родной RNS-D (усилок и колонки с завода BOSE). Функционал – супер: навигация, громкая связь, музыка, видео, ютуб и все остальное, что есть в девятом андроиде.

Теперь нужно разбираться с кнопками руля.


Внимательно изучив комплектные переходники понял, что для работы магнитолы на нее нужно подать только постоянное питание и сигнал от can-шины.

Все остальные провода идут уже через can-адаптор.

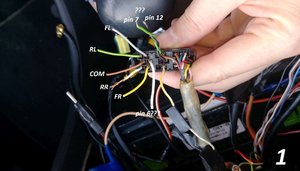

Начну с восстановления обрезанных проводов, которые идут из разъема на усилитель поканально (желтый, белый, зеленый, серый и общий коричневый – вместо них сейчас припаяны тюльпаны) – см. фото 1.

Возник вопрос – откуда приходит провод на 6 пин?

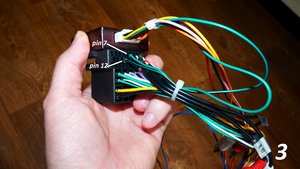

А также, что такое 7 и 12 пины (витая пара черный и зеленый провода)? Это и есть сигнал от can-шины?

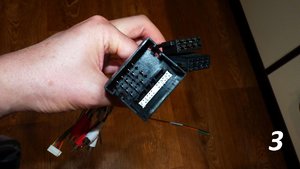

Именно эти провода дальше через переходник уходят на комплектный китайский адаптор - см. фото 3.

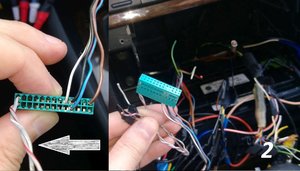

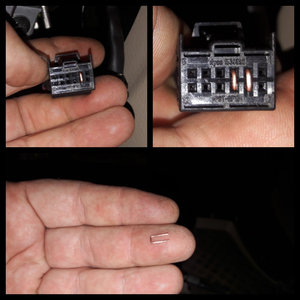

И еще один вопрос – что вот это за коннекшен? - см. фото 2.

Там тоже есть витая пара из серо-белого и серо-красного провода. Что это за провода?
Спасибо за помощь!



Next08
6 пин это так называемый дежурный +, используется для включения усилителя.
Да витая пара кан бус.
Все что нужно было знать я уже подсказал. Для тех кто в танке, нужно пробрасывать провода от щитка приборов.
Разбирайся со схемой щитка приборов, откуда взять кан шину зависит от модели щитка приборов их было с каном 3 вида или еще больше.



спасибо за помощь.
Проблема решена.

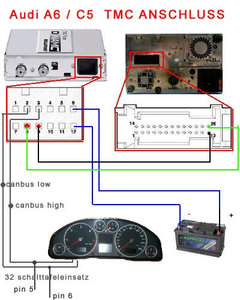

оказалось во всем был виноват ТМС тюнер
https://www.drive2.ru/l/483058889865035879/

отключил его, поставил перемычки в клеммник (см. фото) и на пины 7 и 12 (о которых шла речь в прошлых сообщениях) припаял провода (витая пара из серо-белого и серо-красного провода), которые раньше шли на 13 и 26 пин в зеленом разъеме (Can-шина, преобразованная под оригинальную магнитолу RNS-D).

Все заработало: и камера заднего вида, и подсветка магнитолы при включении габаритов, и притушение экрана в ночное время и кнопки на руле.

Все это работает через комплектный китайский адаптор (Can-bus decoder).



Next08 прочитайте мое сообщение от 20ого февраля.



да, спасибо за помощь!!!!
