Re: Навигация в А4 8К на базе Мирком 500 лично я нет, я вообще не знаю как подключена магнитола,экран и т.п. Использую информацию опубликованную здесь.Тогда вопрос А есть ли у кого схема соединений, наличие входов/выходов. документация о AudiConcert в A4B8 c AMI?
Re: Навигация в А4 8К на базе Мирком 500 Супер! Классная идея. У меня как раз такая панель, а шторки нет и там заглушка. Посмотри пожалуйста по етка партномера (панели, кнопки, разъема) - поместим их в список того, что нужно купить.

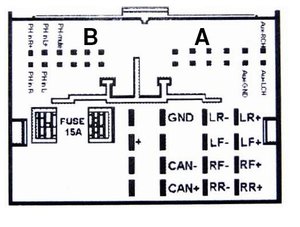

Re: Навигация в А4 8К на базе Мирком 500 Я понял, что к магнитоле подходит несколько жгутов (антена, видео, аудио). Нашел только распиновку quad-lock колодки. (кстати, нам было бы неплохо заказать их - папу и маму для коммутации без нарушения штатной проводки (чтобы подключиться в разрыв))

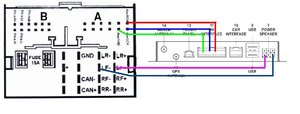

Re: Навигация в А4 8К на базе Мирком 500 Т.е. поключить звук предалаю вот так: Нашел и скачал мануал на Мирком 500 (подкрепил к посту)
Re: Навигация в А4 8К на базе Мирком 500 8K0959673B V10 - панель кнопок для машин БЕЗ клавиши парктроника (две кнопки - ESP и шторка) 8K0959673C V10 -панель кнопок для машин С клавишей парктроника (три кнопки - ESP, парктроник, шторка) Разъем, к счастью, у всех одинаковый - для активации новой кнопки надо докупить лишь пин 000979009 схему дома в Эльзе гляну
Re: Навигация в А4 8К на базе Мирком 500 Также подкрепил мануал к видео-интерфейсу xcarlink Очень радует, что в нем есть can-box - с него возьмем сигналы включения, переключения источников, включения заднего хода, импульс скорости, сигнал с датчика освещенности и нажатия клавишы mode на руле...
Re: Навигация в А4 8К на базе Мирком 500 michaelk - Power speaker от миркома подключаем на вход aux.На AUX лучше подавать линейный выход с миркома, это контакты 7,8,9,10 на AV Interface. Для чего нужны выходы 15 и 16 "Навигационный звук" - не понятно, врядли мирком делит звук от разных программ на разные выходы Какие доступны видео входы на штатный монитор, есть его распиновка?Было бы наверное идеально, выбирая кнопкой MEDIA вход AUX активировать работу самого миркома,т.е. не только звук пустить на аккустику, но и включать на мониторе изображение с миркома.
Re: Навигация в А4 8К на базе Мирком 500 Точно, спасибо. Ошибся, когда рисовал - исправил.... (на aux подаем линейный звук Миркома, а на переднюю левую колонку усиленный звук Миркома для звуковых команд при навигации) Тут вот в чем дело.... Когда ты выбираешь aux в media, то звук на колонки идет с источника подсоединенного в aux. Если организовать что при включении aux и видео и звук идут с Миркома, то не получится использовать Мирком в качестве навигатора и одновременно с этим слушать радио или диск через штатную магнитолу. Схема предложенная мной позволяет в режиме когда Мирком работает как навигатор слушать штатную магнитолу и получать звуковые команды через передний левый динамик. А если хочешь посмотреть фильм, то выбираешь aux и звук идет на все колонки с Миркома проигрывающего видео (сам или с подключенного ТВ или ДВД)
Re: Навигация в А4 8К на базе Мирком 500 Согласен, удобнее иметь выбор, например слушать радио и использовать навигатор. А вот вешать на штатный динамик подключенный к уселку в параллель выход с миркома, тут можно лекго спалить один из выходов...Нужно спрятать независимый доп динамик или сочинять развязку
Re: Навигация в А4 8К на базе Мирком 500 Уже исправил схему - именно так и думал, просто перепутал когда рисовал. Судя повсему делит. Суть в том же, что и power speaker, только уровень сигнала другой. - на случай если не напрямую на колонку включать а на усилитель Вот над этим вопросм мы сейчас и бьемся....
Re: Навигация в А4 8К на базе Мирком 500 Параллельная работа усилителей теоретически возможна, на практике не встречал, беглый поиск на яндексе ни чего не дал. По идеи повесить с обоих выходов усилителей по конденсатору перед динамиком и выровнять сигнал, по необходимости резистором. В этом случае возможна потеря качества звука...да и огород это. Рука на такое не подниается, лучше независимый динамик. Ещё поищу на эту тему, хотя себе врядли буду это делать
Re: Навигация в А4 8К на базе Мирком 500 Вот схема панельки с кнопками. Все, в общем, понятно - при нажатии кнопка задней шторки на седьмой ножке разъема панельки появляется "земля". Кнопка наверняка не фиксируемая. Теперь вопрос - кнопка видеоинтерфейса фиксируемая? Или нет? И "землю" ли она комутирует?
Re: Навигация в А4 8К на базе Мирком 500 Кнопка видеоинтерфейса не фиксируемая. Она замыкает два контакта между собой. А вот что это за контакты вопрос - не исключено что один и есть земляю
Re: Навигация в А4 8К на базе Мирком 500 Ну даже если не земля, я думаю расковыряв панель с кнопками можно заставить кнопку шторки замыкать нужные нам два контакта, хотя, конечно, этого бы делать не хотелось
Re: Навигация в А4 8К на базе Мирком 500 штатно в кнопочной панели стоит заглушка вместо кнопки шторки, разбирал кто нибудь? Может тупо туда микровыключатель можно поставить под заглушку, главное заставить её двигаться на 1мм
Re: Навигация в А4 8К на базе Мирком 500 Есть идея. Кнопку расковыривать не нужно. Если в видеоинтерфейсе один из контактов не земля, то просто поставим рэле. Кнопкой шторки будем замыкать на массу контакт управления рэле, а контакты от видоинтерфейса подключим к силовым контактам рэле.
Re: Навигация в А4 8К на базе Мирком 500 да, можно так) а можно в чипдипе терристор купить) а то реле щелкать будет)
