Посмотрел чертежи прес-форм и меня смутили некоторые размеры для большой диафрагммы. Нестыковочка получается.
Всем привет.Нет возможности самому сделать мембраны, если есть у вас возможность выслать готовые мембраны буду очень Вам признателен.Ну конечно и за определенную цену.

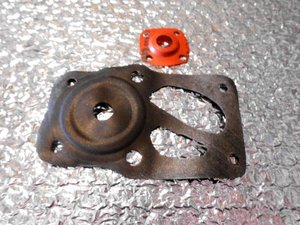

Уважаемые коллеги, хочу поделиться парой личных наблюдений по теме: -после 3 лет эксплуатации "умерла" малая мембрана из сырой резины.. на замену сделана из красненького ремкомплекта ускорительного насоса на вазы на той же пресс-форме. Большая из мембраны редуктора ГБО поле 5 лет -почти как новая , фото обеих, но большая тут новая поэтому красивее: -оч. рекомендую центральное отверстие пробивать на 9мм, садятся плотнее, малая-как влитая. (в качестве пробоя пользую разобранную на опыты форсунку ) - из-за уменьшения толщины мембраны встал вопрос с кольцом между малой мембраной и тарельчатой шайбой. Перебрав массу вариантов, вспомнил про валяющиеся без дела кольца от газ-овских форсунок к сожалению, не сделал фото.. садится очень плотно, при необходимости можно напильником выбрать нужную толщину+ подпружинивает конструкцию для лучшей фиксации стопора, и увеличивает "рабочий диапазон" малой мембраны,в общем рекомендую! После сборки регулировка почти не потребовалась, рабочее УД встало прям по "букварю" ...угадал поди...и машинка ожила. Пользуясь случаем, еще раз СПАСИБО AVL77 и ALD за разработку и продвижение этой темы!!!
Парни, отпишитесь, кто сможет выслать готовые мембраны? Очень надо, задолбал расход! Благодарность за мной!!!
Кого интересуют диафрагмы, обращайтесь. Я освоил изготовление малой диафрагмы из масло-бензостойкой резины
скинте пожалуйста чертёжик на прес-формы матерьял уже достал, пора идти к токарю (golubiev.184@mail.ru)
некоторые правки/дополнения/обобщения из опыта (все забываю выложить ) - Болты для крепления малой мембраны я ставлю не как в инструкции, а со стороны большой мембраны - с головками "впотай", зенкую место посадки на 6мм и обтачиваю головки болтов !по диаметру и высоте! Они должны быть заподлицо, чтобы не мешать рабочему ходу мембран. Резьба- и в основании, и в прижимном кольце. Можно дополнительно(или если, вдруг, сорвали резьбу в прижимном кольце) использовать гайки 4х0,7 (со стороны пружин, там они ничему не мешают). Обязательно герметик на болты!! - В комплекте мембран идет рез.кольцо (2.5мм толщиной) -устанавливается на место металлического в оригинальной инструкции - между малой мембраной и тарельчатой шайбой (рис.8-9 в инструкции) и заменяет собой металлическую шайбу рис.19 поз.8. Толщина кольца определяет "рабочий ход" мембран (если мало - тарельчатые шайбы ложатся на основание и не дают толкателю двигаться при "подаче вакуума") и, соответственно, зависит от того где Вы пропилили паз для стопора. - Стопорное кольцо можно взять и готовое на 10мм или starlock, однако, скорее всего придется полностью удалить медную заглушку в нижней части корпуса-упирается... мне удобнее самодельное толщиной 1мм. Все опять же завит от того где/как/чем Вы сделали паз для стопора. Если пользуете мой комплект - оптимальнее - как указано в оригинальной инструкции (0,5-1 мм от края, НО не той части где щелевая проточка!!!- а дальше - на утолщении, как на рисунке! ) - Щелевую проточку я чуть! разжимаю, чтобы регулировочный винт двигался свободно и не проворачивал толкатель в мембранах. (В таком случае, существует вероятность сдвига настроек от вибрации (хотя конструкция подпружинена) и показана периодическая проверка. Можно по завершению настроек нанести через регулировочное отверстие клей/краску/фиксатор резьбы.) - Тарельчатые шайбы(внутр. поверхность) желательно отполировать на войлочном круге, чтобы убрать дефекты демонтажа и для лучшей герметичности. На "внутренней" тарельчатой шайбе я стачиваю буртик для "увеличения" рабочего хода мембран. Рекомендую примерить все сначала без герметика, так чтобы стопорное кольцо защелкивалось !максимально! туго, этому как раз способствует рез. кольцо. При необходимости(если например, кольцо от вазовских форсунок)- подточите его напильником до нужной толщины или подберите другое. Плотно посаженное кольцо будет препятствовать и провороту штока толкателя "внутри мембран" при последующей регулировке давления (если Вы не обломали или не разжали щелевую прорезь на корпусе толкателя) и, главное - лучше герметизирует весь "пирог". Заодно отрепетируете последовательность сборки не опасаясь, что герметик засохнет раньше, чем Вы соберете ... - Для удобства установки стопорного кольца - выкрутите регулировочный винт, чтобы он выступал и можно было упираться на него. - Формирователь прокладок (герметик) использовать тонким слоем, без фанатизма (хотя, в принципе, излишки выдавливаются и не мешают). - После сборки пирога мембран проверить герметичность и амплитуду подъема толкателя ртом через канал вакуума, сложив половинки нижней части РУДа, высушить и проверить еще раз. - Отверстие для регулировки УД просверленное в заглушке тыльной части прекрасно закрывается пластиковой пробкой от портвейна))) Удачи!
