Pioneer AVH - P3200BT

Тема в разделе "Мультимедиа и автозвук", создана пользователем RazoF, 30 окт 2010.

Подписаться Ответить в теме
  1. RazoF

    RazoF Завсегдатай

    20 июл 2009
    721
    A4 2.0TFSI 05г.
    #21 RazoF, 8 ноя 2010
    Кто может найти схему проводки идущую от штатной магнитолы(симфония 1) до задних колонок и антены на заднем стекле,машина в профиле.

  3. Aleksey-81

    Aleksey-81 Живу я здесь

    18 апр 2007
    1.297
    Audi A4/B7 2.0TQ M
    #22 Aleksey-81, 12 ноя 2010
    я себе делал рамку из МДФ и заклеил ее карбоновой пленкой получилось отлично.:thumbup:
    ПИТАНИЕ: красный и желтый провода поменял местами(к красному проводу магнитолы цепляешь желтый провод который пошел на переходник и желтый на красный) там даже резать ничего не надо там штекера, а синий на минус(провод от магнитолы который толстый)
    Антена: синий(System Remote Control) цепляешь к переходнику. ловит хуже чем штатная антена- это факт.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  4. Aleksey-81

    Aleksey-81 Живу я здесь

    18 апр 2007
    1.297
    Audi A4/B7 2.0TQ M
    #23 Aleksey-81, 12 ноя 2010
    штатные переходники от машины подходят к магнитоле их не надо резать :umnik:, а задние колонки ктоят у тебя с усилителем так что придется менять их и тянути провода новые.
    я поставил голову Алпайн и два усилка(4 канальный на колонки и моноблок на саб) колонки тоже менял, что и тебе советую
    удачи :rock:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  5. t0lstiy

    t0lstiy Аудивод бПяток)

    17 авг 2009
    5.901
    Audi A4/B5 ADP 97г
    #24 t0lstiy, 12 ноя 2010
    Насчет того, что сбиваются настройки, то не правильно подключил провода Желтый и Красный...Надо схему...
    Радио плохо ловит. наверное из за того, что усилителя нету.. Там спец. переходник нужен...

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  6. RazoF

    RazoF Завсегдатай

    20 июл 2009
    721
    A4 2.0TFSI 05г.
    #25 RazoF, 12 ноя 2010
    а синий на минус(провод от магнитолы который толстый) - У меня нет толстых синих проводов...Идет просто синий провод,а от него еще кусочек синего(System Remote Control).Или ты имеешь в виду что один конец синего провода(он у меня разъеденен)подать на мину,а (System Remote Control) подцепить к синему проводку антенного адаптера???

  7. Денисаров

    Денисаров Завсегдатай

    7 ноя 2008
    814
    Нижегородская обл.
    A6С4,2.6,1995,моноAVANT МКПП A6С4,2.6,95,quattroSEDAN МКПП
    #26 Денисаров, 18 дек 2010
    12В на входе симфонии говорит что ант усилитель питается через кабель.
    Исключая неисправность пионера остается переходник.
    Я приложил схему переходника, прозвоните его.
    Когда на синий провод переходника подается 12в они идут к ант усилителю, а конденсатор защищает (непропускает) от постоянки вход магнитолы. таким образом на рис. точки а и б должны прозваниваться, а б и с а и с нет.
    Неплохо былоб разобрать переходник и посмотреть на предмет обрыва.
    таким образом на входе переходника должны быть такиеже 12в , что и у симфонии

  8. Денисаров

    Денисаров Завсегдатай

    7 ноя 2008
    814
    Нижегородская обл.
    A6С4,2.6,1995,моноAVANT МКПП A6С4,2.6,95,quattroSEDAN МКПП
    #27 Денисаров, 18 дек 2010

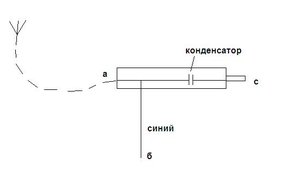

    схемка переходника


    Вложения:

  9. pile619

    pile619 Живу я здесь

    12 июл 2006
    2.222
    Республика Крым
    A6Q/4F '05 BAT
    #28 pile619, 18 дек 2010
    Денис Горбунов, поясни пожалуйста, эта схемка для штатного антенного усилителя при нештатной магнитоле? А что сделать при штатной музыке и нештатном антенном усилителе? Как тогда надо подключить?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  10. Денисаров

    Денисаров Завсегдатай

    7 ноя 2008
    814
    Нижегородская обл.
    A6С4,2.6,1995,моноAVANT МКПП A6С4,2.6,95,quattroSEDAN МКПП
    #29 Денисаров, 18 дек 2010
    pile619 Это схемка антенного переходника для не штатной магнитолы, в том случае! когда антенный усилитель запитывается по антенному кабелю (не все штатные ант усилки запитываются по кабелю, бывают и отдельным проводом)

    Если от штатной магнитолы по кабелю нужно запитать другой усилитель, то просто зеркально (лево право) отображаем эту схему и ставим около усилителя снимая с синего провода нужные 12в.

    Вся фишка этих переходников в конденсаторе (любой маленький керамический 10-1000пФ) который замечательно пропускает радиоволну и препятствует постоянному напряжению, поэтому за 1руб делается из любого подходящего разъема.

    1 человеку нравится это.
  11. RazoF

    RazoF Завсегдатай

    20 июл 2009
    721
    A4 2.0TFSI 05г.
    #30 RazoF, 20 дек 2010
    Все норм А и Б прозваниваются,неужели у пионера дефект,что то я сомневаюсь.Переходник я разбирал,там конденсатор и еще 2 дроселя(как я понял).Надо будет подцепить переходник и проверить напряжение на выходе.

  12. RazoF

    RazoF Завсегдатай

    20 июл 2009
    721
    A4 2.0TFSI 05г.
    #31 RazoF, 20 дек 2010
    Последнее редактирование: 23 дек 2010

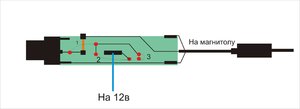

    Для Дениса..вот схема переходника.. Рисунок1.jpg
    Под цифрами 1,2,3(тонкими линиями я показал откуда и куда они припаяны) - это места пайки конденсатора и друой хрени
    Оранжевым я выделил место где дорожки соеденины между собой через Smd кондер.

  13. RazoF

    RazoF Завсегдатай

    20 июл 2009
    721
    A4 2.0TFSI 05г.
    #32 RazoF, 23 дек 2010
    Огромное спасибо Денису Горбунову в содеянной помощи с антенным переходником:beer:Вся проблема заключалась в синем проводе который стоял в цепи не на своем месте.В посте "31" на моей схеме переходника нужно было перепаять синий провод в район первой красной точки и радио стало работать.Вот вся эта байда которая вела к синему проводу походу глушила сигнал.Покой хрен продают эти переходники,которые не фурычат,да еще цену в 400р просят.Теперь самому можно паять за 30р:D
