Подключение и эксплуатация RNS-E (часть II)

Всем привет.Тема вроде как живая.Если есть желание поставить камеру заднего вида.То можно использовать конвертор с рнс 510.Который на али стоит около 40 долларов.Ссылка на мой пост на др2,там есть подробная информация- https://www.drive2.ru/l/572647921929946250/



Как вернуть аналоговый сигнал на задний ход в рнс е пу?



Народ, нужна помощь с подключением камеры заднего вида к rns-e. Мучаюсь уже много дней, проводка вроде вся на месте, кодировок попробовал разных, но картинки нет. Любая помощь приветствуется.


Что имеем:

1. Audi A3 8PA1 2012, голова RNS-E PU, прошивка SW0220 – последняя как я понял для PU версий после 2010. С завода идет с предустановленной подготовкой bluetouth телефона и CD changer на 6 дисков. Позже был доустановлен bluetouth адаптер через AUX (активирован через vcds).

2. Также в машине установлены парктроники «по кругу» - при включении задней скорости высвечивается картинка, которая показывает приближение к препятствиями.

3. Китайская беспроводная камера с Али. Работает! Проверена на «стенде» в домашних условиях.

4. Мультимедиа коробочка RLC-M02 с коннекотром 32pin купленная у поляка с Аллигро. Я пока что на нее грешу.

Что сделано:

1. Камера установлена в крышку багажника. Питание от лампочки зад хода через выпрямитель напряжения.

2. Приемник камеры подключен к RLC-M02. Питание на обоих идет от ламы зад хода ( блок J519 колодка T52c пин 28, находится над левой ногой водителя). Проверено контрольными лампами на приемнике камеры.

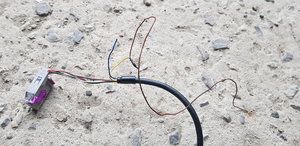

3. RLC-M02 подключён через 32pin колодку к RNS-E. Старые провода остались на месте, добавились 6 пинов – 14,15,16,30,31,32.

4. Еще на питание от лам заднего хода завел пин 2, колодка С квадлока для RNS-E. Это вроде как должен быть контрольный сигнал рнске.

Дальше начались танцы с бубном в CSDS. Вот список того что я попробывал:

56 radio > 07 coding > пробывал добавлять TV Tuner

10-Park/Steer Assist > Long coding, поставил галочку на rear view camera.

10-Park/Steer Assist > Long coding, убрал галочку на Optical Illustration active.

56 radio > 10 adaptation > chanel 04 > тут 4 варианта:

· 0 - Rear view camera not installed

· 1- Rear view camera Lamborghini installed

· 2 - Rear view camera DDP / RNS-E HIGH installed

· 3 - Rear view camera BAP / RNS-E PU installed

2 и 3 – реакции ноль, а вот на 1 получается следующее: магнитола выключается при зажигании, но показывает картинку с камеры при включении задней передачи. Т.е. либо магнитола, либо камера



привет ! ну что разобрался ? такая же история ! пин 2 в конекторе С скорее всего у тебя тоже не используется ! смотри наклейку распиновки



У тебя нет контакта RFSL.
https://www.drive2.ru/l/579557802754704133/



https://www.drive2.ru/l/579557802754704133/



Не забываем, что это надо делать в случае с PU, на обычную РНС ку это не требуется



В посту сказано что речь идёт о пу



Просто в самом начале сказано про простую рнс ку, а потом в описании про PU
Поэтому я и добавил, для уточнения



Привет! Листаю тему, но пока не могу найти ответа. А здесь не обсуждается вопрос того, как к RNS-E подключить нечто, что будет по Bluetooth стримить музыку с телефона? Не могу разобраться что именно для этого надо заказывать и как подключать



Спасибо, действительно на моем нету RFSL на 2 канале C разъема. На этикетке написано N.C.
Для справки, у меня код магнитолы 8P0035193G.

Хотя бы есть объяснение теперь, я думал туплю не по детски уже.
Спасибо еще раз, пошел курить пост товарища с драйва.



Если будут вопросы спрашивай в личке или на драйве



Отпишись, как в итоге решишь проблему. У меня тоже PU без RFSL (.



Решение уже есть))



Только где донора найти...



Если кому интересно, китайцы новую прибуду сляпали : Bluetooth 5,0 автомобильный комплект для телефонных звонков и громкой связи для Audi RNS-E навигация A8 TT R8 A3 A4 Радио Стерео 32 Pin AUX кабель адаптер
https://a.aliexpress.com/_ASksY6



Делай на ардуино



Интересно, она будет имена с записной книжки телефона показывать ?

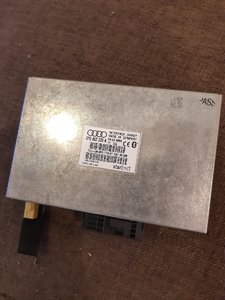

Всем бобра, валяется без дела блок телефона 8P0862335A, в личку.
