Подключение и эксплуатация RNS-E

Ответ: Подключение и эксплуатация RNS-E

Спасибо за готовность помочь
Напишу в личку



Ответ: Подключение и эксплуатация RNS-E

Вот распиновка, извиняюсь за задержку.



Ответ: Подключение и эксплуатация RNS-E

Спасибо за распиновку... вроде всё понятно



Ответ: Подключение и эксплуатация RNS-E

Люди, хочу поинтересоваться как Вы подключали Multimedia Adapter и DVD проигрыватель, какую разводку использовали, как реализовали отключение питания MA и DVD. ?

PS: Это некий опрос, который является попыткой выяснить какое кол-во людей неправильно подключило довески к RNS-E и в корне исправить эту ситуацию..



Ответ: Подключение и эксплуатация RNS-E

Это ты к чему? Нарыл солюшн какой-нить?



Ответ: Подключение и эксплуатация RNS-E

да нет, просто интересны варианты.
начать можно с olegtum'a . Я слышал что Олег рекомендует брать прерываемое питание с зажигания или что-то в этом стиле.



Ответ: Подключение и эксплуатация RNS-E

Ну с зажигания запитываться - это по жизни правильно - ключ вынул и забыл, я-то думал фича какая-то появилась.



Ответ: Подключение и эксплуатация RNS-E

поддерживаю....проблем с разряженным АКб с утра не будет...
Есть сайт www.dietz.biz , там pdfы на разные модели, и про подключение тоже (в начале на немецком, потом на англ-м)



Ответ: Подключение и эксплуатация RNS-E

С включения зажигания или с поворота ключа? уменя RNS работает пока ключ не вытащищь (хотя зажигание уже давно нет)



Ответ: Подключение и эксплуатация RNS-E

<meta http-equiv="Content-Type" content="text/html; charset=utf-8"><meta name="ProgId" content="Word.Document"><meta name="Generator" content="Microsoft Word 11"><meta name="Originator" content="Microsoft Word 11"><link rel="File-List" href="file:///C:%5CDOCUME%7E1%5Croot%5CLOCALS%7E1%5CTemp%5Cmsohtml1%5C01%5Cclip_filelist.xml"><!--[if gte mso 9]><xml> <w:WordDocument> <w:View>Normal</w:View> <w:Zoom>0</w:Zoom> <wunctuationKerning/> <w:ValidateAgainstSchemas/> <w:SaveIfXMLInvalid>false</w:SaveIfXMLInvalid> <w:IgnoreMixedContent>false</w:IgnoreMixedContent> <w:AlwaysShowPlaceholderText>false</w:AlwaysShowPlaceholderText> <w:Compatibility> <w:BreakWrappedTables/> <w:SnapToGridInCell/> <w:WrapTextWithPunct/> <w:UseAsianBreakRules/> <wontGrowAutofit/> </w:Compatibility> <w:BrowserLevel>MicrosoftInternetExplorer4</w:BrowserLevel> </w:WordDocument> </xml><![endif]--><!--[if gte mso 9]><xml> <w:LatentStyles DefLockedState="false" LatentStyleCount="156"> </w:LatentStyles> </xml><![endif]--><style> <!-- /* Style Definitions */ p.MsoNormal, li.MsoNormal, div.MsoNormal {mso-style-parent:""; margin:0cm; margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:12.0pt; font-family:"Times New Roman"; mso-fareast-font-family:"Times New Roman";} @page Section1 {size:612.0pt 792.0pt; margin:2.0cm 42.5pt 2.0cm 3.0cm; mso-header-margin:36.0pt; mso-footer-margin:36.0pt; mso-paper-source:0;} div.Section1 {page:Section1;} --> </style><!--[if gte mso 10]> <style> /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Обычная таблица"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;} </style> <![endif]-->[FONT=&quot]

вообщем понял я Вас, теперь хочу рассказать о своем решении:

Как известно в dietz и pccm адаптерах имеются 4 выхода/входа, из них два отвечают за соединение с шиной CAN - high и low сигналами и два являются входом цепи напряжения питания - это общий (черный) и 12 вольтовый (красный провод), в том числе мы считаем провода dvd привода (желтый - bat - постоянное питание, красный acc - прерываемое питание и черный как общая масса.

Далее я опишу трактат или если можно выразиться постулат (т.е. отправную точку) подключения раздельных независимых источников - dvd + ma box потребителей питания.

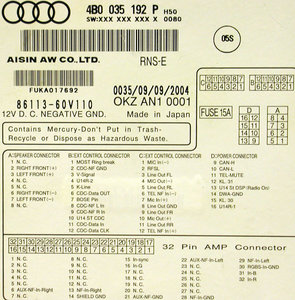

Посмотрим для начала на распиновку контактов навигационного устройства RNS-E:



В приведенной выше схеме нам стоит обратить внимание на распиновку блока контактов "D - Power Connector" из которых я выделю:

контакт 9. CAN High - подключение шины CAN High multimedia адаптера
контакт 10. CAN Low - подключение шины CAN Low multimedia адаптера

Данные провода с адаптера мы можем подключать в разрез провода адаптера (переходника) на RNS-E.

контакт 12. корпус постоянного питания.
контакт 15. +12 постоянного питания.

к контакту 15 мы запитываем провода от dvd (желтый bat), а к контакту 15 корпус устройств (dvd + ma) к контакту 12.

Далее в воздухе у нас остаются два провода - это питание от ma и питание acc от dvd проигрывателя, тут мы немного проявим смекалку:

Если посмотреть что контакты 12 и 15 являются постоянным источником питания, то запитывать отключаемые на момент неиспользования автотранспортного средства (MA и DVD проигрывателя) нет смысла - поскольку от постоянного потребления питания мы просто сажаем аккумулятор, тут мы прибегаем к маленькой хитрости.

Внимательно всматриваемся в описание контакта 13 (U14 St DSP (Radio On)) и понимаем что его смысл подавать напряжение сигнал о включении питания на внешние проигрыватели и устройства являющиеся дополнением к RNS-E, так почему бы его не использовать скажем мы, замер тестером покажет при включении и выключении питания на RNS-E на данный контакт подается 12 вольт напряжения.

Но при подключении источников потребления типа MA, DVD проигрывателя к данному контакту покажет, что напряжение просаживается и не дает стартовать (загрузить начальную прошивку) Вашим внешним устройствам.

Как мы сможем подключиться к данному источнику и не просадить питание?.
- вывод напрашивается сам, использовать обычное электромагнитное реле (в магазинах автозапчастей данное реле (4-5) контактное стоит порядка 50-80 рублей с учетом колодки держателя и выводов контактов.

Решение:
Подключение реле на замыкание при появлении напряжения на контакте 13 (U14 St DSP (Radio On))


Тут собственно инструкция: раз потребляемая мощность двух одновременно работающих устройств просаживает напряжение на данном контакте, значит вместо прямого подключения устройств мы подключаем реле таким образом:

контакт 13 (U14 St DSP (Radio On)) - на +12в питания замыкающего реле.
контакт 12 - масса питания замыкания реле.

Другие два вывода реле работают обычным способом - при подаче напряжения на 13 контакте, замыкаются два вывода, один из которых мы подключаем к постоянному питанию (контакт 12) а второй к питанию внешних устройств +12в на MA и +12 acc DVD проигрывателя.

В результате мы получаем излишнюю деталь (реле) и корректно работающую с точки зрения вендора модель обеспечения прерываемого питания на ma и dvd проигрыватель без риска фактора разрядки аккумуляторной батареи автотранспортного средства.

PS:
ну ниже могут быть только споры [/FONT]



Ответ: Подключение и эксплуатация RNS-E

чете ну ни грамма новизны не заметил, это вроже как совсем обычное дело использовать питание выдаваемое магнитофонами при их включении



Ответ: Подключение и эксплуатация RNS-E

Ну да, из нового только установка электромагнитного реле, остальное обычная практика.

Remote On - используется поголовно и описано в инструкциях многих производителей авто-аудиотехники, но в данном случае как постоянное питание этот контакт не стоит использовать из-за проседания на нем напряжения до 4х-вольт при нагрузке.



Ответ: Подключение и эксплуатация RNS-E

олег видео теперь работает на ходу вчера вставил навигационый диск родной он его не видет минуты 2 ищет и отклучается в чем искать причину хотел отять перепрошит прошивку тоже невидет



Ответ: Подключение и эксплуатация RNS-E

Если другие диски видит, значит проблема в самом диске от навигации. Он боится царапин - всетаки двухслойный DVD блин



Ответ: Подключение и эксплуатация RNS-E

Ну, ни грамма нового - это как посмотреть. С одной стороны запитаться с 13 контакта основного разъема через реле - логично. С другой стороны - в инструкции по инсталляции МА написано, что адаптер должен запитываться с 15 контакта основного разъема. Многие так и делают, что не правильно. Так что подсказка Романа очень даже в кассу .



Ответ: Подключение и эксплуатация RNS-E

олег номер 8Р0 919 884 В с пошивкой тоже невидит хотел 0660 поставить результат 0 ищет а потом просто сбрасывает
