Вот ещё полезная книжечка по электрике бочек: http://narod.ru/disk/3638475001/Audi_80_-_90sxemi_el_ob_avto.rar.html На 32 странице твоя приборка с диодами. Правда и она не полностью твоя. Никак не найду схему маленькой платки, которой нет ни на одной из схем...
Стабилитрон это тот же диод. Просто напряжение пробоя (в обратном направлении) ниже. Я диоды проверяю старым отечественным стрелочным прибором (когда-то телемастера с ним ходили). Вещь! Там p-n -переходы наглядней проверяются. Эсли в одну сторону прозванивается (сопротивление близкое к нулю), то в другую сторону при рабочем диоде сопротивление практически никогда не бывает близкое к нулю.

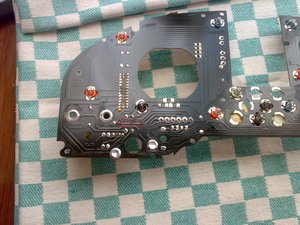

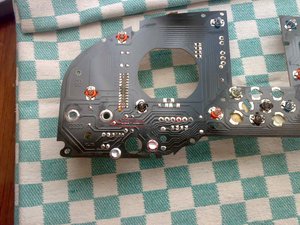

разобрал сейчас свою приборочку, и вот что увидел: 1 фото: это контакт спидометра? посмотрел, пошевелил, вроде целый 2 фото: увидел прогоревшую дорожку, вопрос, за что она отвечает? Не за яркость подсветки ли? Все в приборке работает, кроме регулировки яркости. И что сделать, проводок впаять?
осторожно зачистите дорожки, можно расплющить медный проводок или можно и подходящего сечения в оплетке напаять
дорожки сгорели, их не зачистить( из за чего она могла сгореть? с обратной стороны блока тахометра даже пластик поплавился... проводки придется сюда впаивать?
замыкание 1 и 5 пина в фишке показало жисть после приборке. есть шанс что все таки диоды/стабилитроны пробиты (звонил диодной тестилкой на мультитестере)?
предохранитель № 14 на 5А? проверьте жив ли регулятор. КЗ у вас случилось а зачистить = я так понимаю красненькое на дорожке это оплавившийся лак? вот его осторожно убирите и проводок сверху припаивайте
проверю проверять на сопротивление? если вывернуть до упора влево, то сопротивление 20 ом, а если вывернуть вправо, то почти 0, наверное живой) понял)
Красненькое это уже медь, пролудить аккуратно, и как уже писали припаять на облуженные места отрезок проводка с диаметром жилы около 0.3 мм.

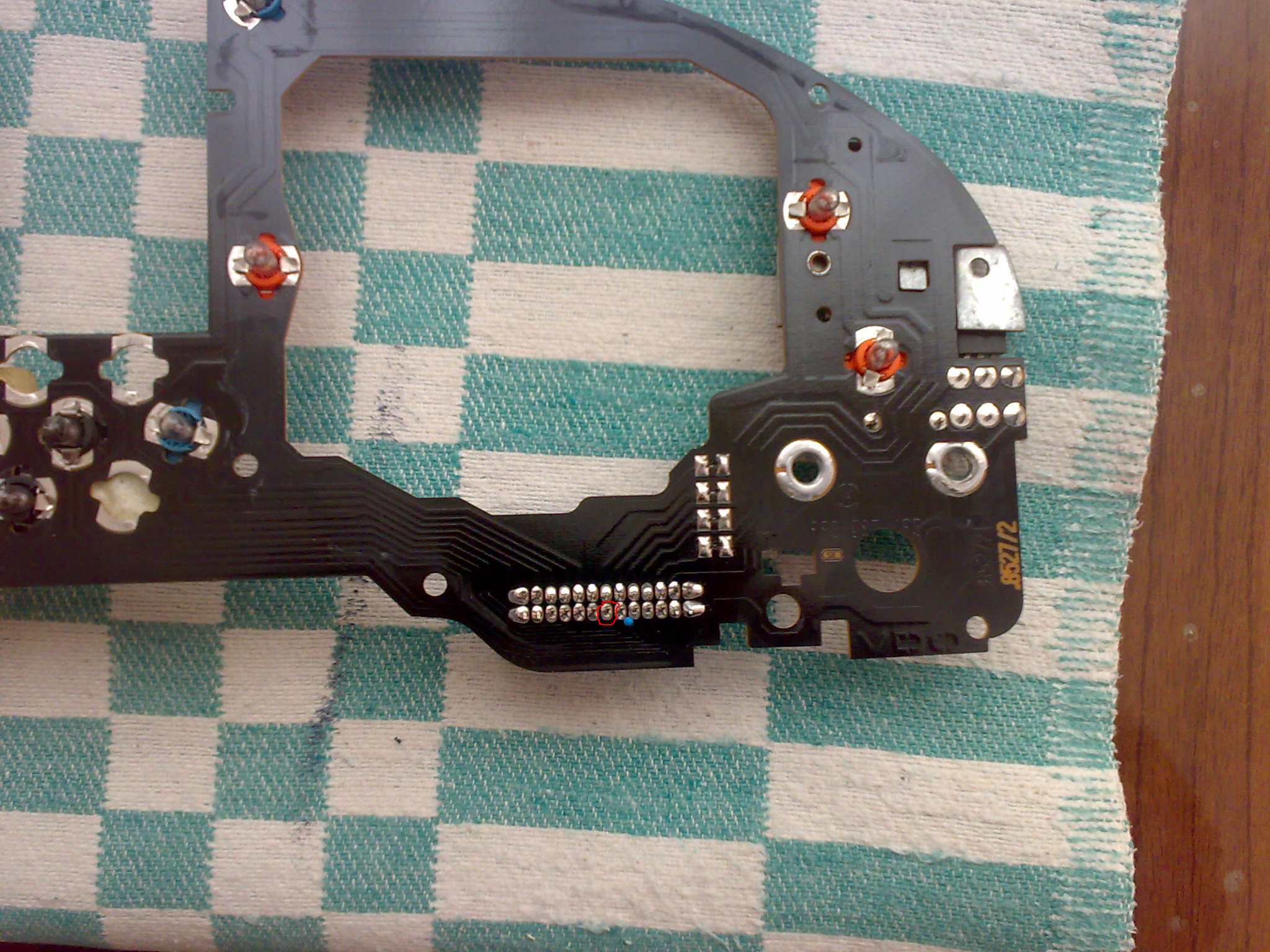

Да, но спидометр ещё втыкается в четыре контакта (чуть выше и правее) Вот их и надо тебе почистить. Ещё сними лампочки, и внимательно осмотри места где фиксируется патрончик, бывают трещины поперёк (как бы контакт патрона способствует излому платы) Это относится к лампочкам которые вокруг выреза (квадратного) под спидометр в плате. Это лампочка верхняя с права от отверстия и вторая с верху с лева. Вот на этой фотке http://www.audi-club.ru/forum/attachment.php?attachmentid=204230&d=1295262425
Осмотри внимательно сам циферблат. Возможно, краска вокруг отверстия под стрелку облупилась. Стрелка за нее и задевает.
