Господа, скажите правильно ли я все понял.... 1. у меня видеотюнер гибридный подключен через FBUS в MMI? (есть и тв гибридный (AV1 и AV2 ему уже включил ) и MMI с навигацией но без HDD) Или же все таки через MOST(оптика есть) видеосигнал идет на MMI? или f-bus именно для камеры заднего вида? 2. Штатный блок камеры вставляется в разрыв между тюнером и входом f-BUS блока MMI и при правильном кодировании/установке в момент сигнала задней передачи переключает MMI на показывание сигнала с тюнера и одновременно блок камеры подменяет видеосигнал на сигнал камеры (так как тюнер подключен через него)? 3. В лучшем случае (неоригинальная камера и отсутствие блока камеры) достаточно подключить камеру и сделать принудительную комутацию сигнала на f-bus MMI не с тюнера а с камеры Ну и соответсвенно включить поддержку камеры в блоке паркторников. Все верно? P.S. А где прикупить разъемы f-Bus папа и две мамы??? P.P.S. Возможно ли принудительно по внешнему управляющему сигналу переключиться на сигнал с тюнера (камеры), например на неродую систему TMPS с выводом на экран (а уж подменить сигнал мы сможем) P.P.P.S. Скжите где в ELSA найти значения контактов на разных блоках (может возможно по внешнему сигналу переключиться на тюнер + выбрать на нем AV2 например)
1. Видео идет через F-bus и тюнер и камера. 2. Да. 3. Да. (Коммутацию лучше делать герконовыми реле или электронными ключами, обычные реле могут косячить, хотя надо тестировать.) А где прикупить разъемы f-Bus папа и две мамы??? На ebay или у китайцев на aliexpress в Москве я не нашел. P.P.S. Возможно ли принудительно по внешнему управляющему сигналу переключиться на сигнал с тюнера (камеры), например на неродую систему TMPS с выводом на экран (а уж подменить сигнал мы сможем) Не знаю, найдете способ не забудьте поделиться хочется иметь возможность кнопкой камеру включать. P.P.P.S. Скжите где в ELSA найти значения контактов на разных блоках (может возможно по внешнему сигналу переключиться на тюнер + выбрать на нем AV2 например) В электросхемах.
3. комутацию можно сделать спец микросхемами.ну илидействительно транзисторами. По поводжу переключения - можно "подслушать" что в CAN шине за сообщения идут при включении камеры (переключении входов)... Еще вопрос: Если у меня все блоки стоят справа в заднем крыле и тюнер тоже, есть вариант что MMI блок там-же, или всетаки в районе торпедо? P.S. нашел.... он за климатом в торпедо..... Вопросов еще больше.... Может его подключить в разрыв тюнера в багажнике? Есть ли вариант что сигнал с тюнера в багажнике идет не по MOST оптике а не подключен через f-SUB к блоку (неужели через всю машину тащить НЧ провод???) или если по MOST то может не быть f-sub в блоке MMI? для переключения в режим картинки на сигнале с f-sub там должен быть входящий сигнал? или если без сигнала будет схема машины на "шуме" неподключенного входв камеры f-sub? у меня кодирование камеры заднего вида съел но показывает просто стандартный графический парктроник - видимо нужно на f-sub подать что нибудь для переключение на изображение парктроника на картинке... не смог в ELSA найти распиновки разъемов только скхемы соединения.....

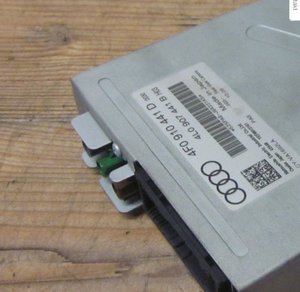

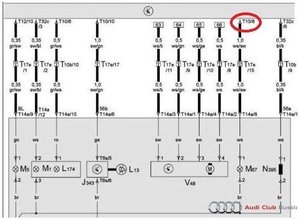

Я бы себе делал спец микрухой. Теоретически можно, но боюсь реализация этого будет стоить как чугунный мост. Еще раз, Видео - F-Bus Аудио - MOST, без вариантов только так. Если у вас стоит ТВ тюнер у вас уже есть вход F-bus на MMI (если сомневаетесь как определить здесь [CUT]http://www.audi-club.ru/forum/showpost.php?p=9388405&postcount=771[/CUT]) Также если есть тюнер. то и провод для видеосигнала от тюнера до MMI у вас проложен (зеленый разъем на ТВ Тюнере провод к MMI) Без сигнала будет шум("снег") вместо картинки с наложением маленького графического парктроника слева. Если кодирование блок принял и ничего не поменялось перезагрузите MMI и выньте ключ на 5 секунд все будет показывать. Она там есть во вложении пример, обведено красным это pin 8 разъема Т10
простите подскажите плиз нашел привод в сборе с двумя гранатами от А6 "капля" 99г.в. Есть вопрос сколько по стандарту зубцов на внутренней передней правой гранате может кто знает?
Отчитываюсь.... Включил в Central Conv (MMI) установленную заднюю камеру. Появляется в меню APS парковка) вместо [выключено-графика] [выключено-авто-графика-rear cam] НО! при выборе любого пункта меню из [выключено-авто-графика-rear cam] не переключает изображение на MMI ни куда! т.е. кноапка загорается, работа парктроников начинается со звуковым сопровождением, но если было включено радио она так и останется на экране MMI. Это не зависит от включения или нет камеры в блоке парктроника Видимо нужно активировать еще где-то Пока в замешательстве... Думаем дальше...
В блоке парктроника надо кодировку сменить, я менял только там и неоригинальная камера подключенная на видеовход MMI напрямую заработала.
Что значит "кодировку сменить", я же написал... не зависит от того "включена" или нет камера в блоке парктроника. Это значит что и при "включенной" камерой в блоке парктроника и при "выключенной" камерой в блоке парктроника нет переключения на экран APS.... Или вы предлагаете "включить" только в блоке парктроника а в блоке MMI не трогать??? + еще не понятно должен у меня появиться снег или нет??? (тюнер ведь подключен к f-bus....)???? + судя по ELSA у меня стоит еще какойто "блок комутации" может он виноват во всем ??? (в живую к блокам не лазил - холодно на улице.... может в выходные...)
Я Включал именно так. У меня появился снег, но у меня на тот момент не было даже входа F-Bus, при распаяном F-bus не помню уже что было при включении в блоке парктроника. Ключевой момент не картика, а изменения графики парктроника, при кодировании камеры она парктроник показывается маленький слева экрана, а не во весь экран. Если интересны кодировки могу прочитать и скинуть свои.
Интересно, скиньте. Там coding helper вроде все пишет, но мало ли.... Посмотрел на польский интерфейс для задней камеры от VNS для mmi2high - там только 1 нс вход и разъем несколько рядный..... А не f-sub... (( может в моем случае a5 что то не так с блоками? Хотя по идее блоки одни и те же....
работа парктроников начинается со звуковым сопровождением, но если было включено радио она так и останется на экране MMI Вот, вот такая-же история при активации камеры в блоке парктроника, ни чего не происходит если было радио оно и останется, камера уже подключена к f-bus правда на прямую к ММI (у меня нет тюнера) господа выручайте а то салон так и разобран!!!
так и не понятно нужен тюнер или нет? и за чем тогда разьем f-bus в блоке MMI в итоге и снега нет и графический парктроник не включеется единственное я питание камеры подключил к лампе заднего хода, может надо было к парктронику но не знаю на какой пин.
Что кодировали напишите. Я правильно понимаю в 76 блоке меняли кодировку так: Coding 0x?xxxx: Trailer Hitch/Rear View Camera +1 = Trailer Hitch installed +2 = Rear View Camera installed какая сейчас кодировка в 76 блоке? В 07 блоке это пробовали: ? Adaptation Channel 001: Installation List I (MMI Functionality) +32768 = Back-Up Camera installed Какое значение у вас там сейчас? Номер блока парктроника у вас с какой буквой на конце? ЗЫ Вы утверждаете что у вас нет ТВ тюнера но есть F-bus на блоке MMI?
Хм, а я когда готовился к доработке ММИ ф-бас поиском видел другую информацию - если нет ТВ и камеры 100% нет ф-бас. Но! Это справедливо для ММИ 2Г. У 3Г да ф-бас вроде есть всегда, но с 3Г я за точность моей информации не ручаюсь.
В блоке 76 у меня 0221016 По блоку 07 если это, (блок управления и индикации) как у меня в проге, то с ним не соединится Channel 001 +32768 вообше не понял что это значит, может по подробнее обьясните? В конце блока парктроника буква L Да действительно ТВ-тюнера нет а вход есть Еще в блоке 5F электроника информирования, поставил галочку на меню камеры включено
Отвечу за fedor126 , прибавить (+32768) это в Адаптации 07 блока , нужно в канале 001 это действие сделать т.е. к имеющемуся значению прибавить это число , затем Тэст и Сохранить .
