Не парся, этот вопрос я уже давно с Петром выяснил это же ЕГО собственная турбина 2.7, он мне дал свою карту управления геометрией при 275л.с, от 100 % до 50% !!! Так что повторю 70% хватит за глаза !
люююди, геометрию в школе не учили ? можно же сыграть на рычагах, уменьшая/увеличивпая плече можно при штатном ходе родного актуатора двигать шток геометрии меньше или больше с линейным коэффициэнтом !
ну и это тоже верно, реально в турбине можно пользоваться "верхними" 50-60-ю процентами положениями штока. Ниже особо нет необходимости, ну пусть там передует слегка 0.1 бар при равномерном движении или на ХХ, оно даже к лучшему на не новых движках, избыток воздуха полезен

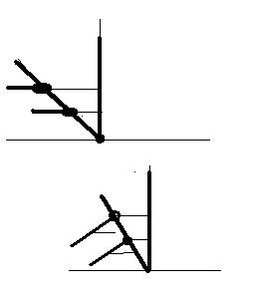

Реши тогда эту задачку Актуатор закреплен почти паралельно земле, шарнир наклона геометрии турбины паралельно земле, а рычаг закрепленный на шарнире перпендикулярно. И каков тогда угол наклона штатного акутатора, если при креплении паралельно земле хода актуатора недостаточно 10-15мм ?
Так в то все и дело что quattrosens предлагает удлинить шток, тем самым сместив рабочий диапазон геометрии с верхнего на средний.

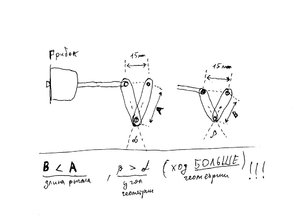

Укоротить рычажек, который дергает шток, тогда мы уменьшаем радиус окружности по которой он двигает геометрию, тем самым увеличиваем градус поворота геометрии, а это и есть конечная цель только придется колхозить его из чегото...
Либо, второй вариант Переворачиваем грибок на 180 гр, а соединение штока грибка с рычажеом делаем через еще один дополнительный рычаг - коромысло. Тогда получается огромная свобода калибровок, подставляя коромысла с разными плечами...
А в цифрах можешь озвучить на сколько нужно укоротить рычаг? Сдается мне что ты не понимаешь вообще что ты говоришь.... axenovmisha к стати очень правильно по сравнению со мной, quattrosens и serg72 закрепил свой актуатор.
хммм, всмысле в цифрах ???? это сам на месте разбирайся, у меня нет даже исходных цифр зависимость там практически линейная(с небольшой погрешностью), в два раза укротишь - будет ход в два раза больше
В цифрах тебе никто не скажет.Нужно настраивать по логу ,чтобы турба дула без провалов,не передувала и мотор не сваливался в аварийку.
Видимо я плохо обьяснил, ничего укорачивать не надо: - ход штока турбины должен быть от 0% (закрыты лепестки или чуть приоткрыты на х.х) до 60-70% не полностью открыты, - ниже 60-70% , т.е 60-70%-100% это не используемая область ! - Нужно так расположить актуатор что-бы его шток был перпендикулярен актуатору в районе 0-50%, за этими пределами это НЕ ВАЖНО !
Именно так у меня отрегулировано и так установлено Турба по передуву в аварийный режим не сваливается, но по скважности видно что шток короткий. И по работе турбины я слышу что в не штатном режиме работает (помпажит) Если шток удлинить на 15 мм, помпаж проходит, но тогда уже так машина не едет. Видимо программно нужно очень тонко настроить регулирование наддувом что мне пока что не под силу.
Ты же сам говоришь что в школе я пропустил уроки геометрии, вот и спрашиваю у того кто в школе на геометрию ходил.... Исходные цифры даны были недостаточно хода 15мм. На сколько нужно укоротить рычаг или изменить угол наклона тяги?
Именно это и не дает отпустить шток.В прошивке прописана большая скважность ежели нужно для сброса надува.
Вопрос был не в том где ход больше, а в том на сколько нужно укоротить что бы увеличился ход рычага "В" В силу конструктивных особенностей, нет возможности укоротить рычаг на сколько угодно и это нужно сделать за 1 раз. Вот и спрашиваю на сколько его нужно укоротить?
я понятия не имею на сколько, у меня нет турбы перед глазами, я не знаю какой у нее должен быть ход, я тебе дал направление действия, а уж сколько отрезать решай на месте , САМ !
