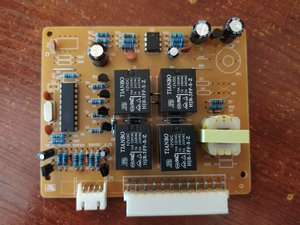

Я немного еще по выношу мозг, с вашего позволения ) Вообщем изучал я различные схемы, так как легче мне понять. В большинстве случаев, как и здесь предлагали, используют LM7805. Лежал у меня доводчик окон, решил посмотреть а как там это сделано. И тоже на LM7805. Только конденсаторы в разных схемах отличаются. Часть схемы доводчика нарисовал. И возникли пару вопросов для общего развития: 1) Конденсаторы где то видел ставят 220uF, на доводчике 470uF 16V, так понимаю нет разницы? 2) D10 на фото это диод? Для защиты от кз? 3) Для чего кондер C5? (Поправка: он номиналом 1uF) 4) R26 и R25 это получается делитель? 5) А для чего R26?
1) Есть разница, они сглаживают пульсации и чем меньше хочется ее получить, тем больше нужна емкость, это тоже рассчитывается в теории. 2) Скорее стабилитрон, что бы не превысить напряжение на входе МС но в данном случае, где то неточность в схеме скорее, он там не особо нужен. 3) Подавление высокочастотных помех, или дребезга контактов кнопок, они как правило в момент переключения дают большую группу импульсов...это называется "дребезг кнопок" 4) Да 5) Через делитель течет ток, заданный и для чего то он там нам нужен, R24 ограничивает ток через переход база-эммитер транзистора, чтобы его не убить Ты же в пятом пункте спрашивал про R24?
3) Хотя нет вру, при таком номинале, он скорее в данном случае дает задержку открывания транзистора...
Да хотел написать, пропустил, 5,6кОм. Схему точно перерисовал как есть, долго изучал что бы не лохонуться) Там второй канал симетричный и тоже стабилитрон стоит. К сожалению маркировку не смог рассмотреть. Даа, про 24 именно и хотел спросить.. Я еще с мультиметром поигрался (значения вписал в схему) , и очередной раз все мои познания рухнули... Номинал сопротивлений точно правильный, смотрел по маркировке и еще проверил мультиметром.
Там где 3.2в, по моим подсчетам должно быть ~6в. Если конечно ничего не напутал в формуле делителя... Vвых=Vвход * ((r2/(r1+r2) т.е 12.2 * ((5600/11200)=6.1в? А по какой формуле надо считать напряжение после R24? Надо знать потребление транзистора ST25C? Еще вопрос по питанию, что предпочтительней LM7805 с конденсаторами или понижающий преобразователь Mini360?
Делитель правильно, так и будет...но там стабилитрон на 3,3 в стоит, по этому будет ровно то что ты получил После R24 не надо считать напряжение, это сопротивление ограничивает ток в базу транзистора. Т.е. считаем ток полученный на делителе и если не будет сопротивления этого он весь пойдет в базу и если большой то спалит транзистор. Надо знать номинальный ток базы ST25C это справочные данные.
По питанию...LM линейный стабилизатор, все что тебе не нужно останется в нем и будет его греть, преобразователь будет меньше греться, но больше "шуметь" тут нет однозначного выбора, это диктуется условиями ну или личными предпочтениями...типа кто какой секс любит
Если тебе надо получить 5 в из 12, при небольших токах то линейник предпочтительнее. Если токи большие то интереснее преобразователь.
Спасибо за разъяснения! Хоть поверхностное понимание что к чему появилось. Интересно это все таки. Еще раз спасибо!
До R24 на схеме - стандартный параметрический стабилизатор напряжения. В данном случае используется как источник опорного напряжения. Надо же как-то уровни 12 и 5 Вольт согласовывать. ))) R24 здесь - ограничительный. И да, 7805 применён из-за его простоты. Как и параметрический стаб. ))) ----------------- По параметрическому стабу глянь инфу в инете, пригодится.
Интересно что лучше и стабильнее работать будет. Я что подумал, доводчик то китайский, могли делать как дешевле. Жаль все блоки эбу выкинул которые валялись, можно было бы вскрыть посмотреть как там организованно питание с завода, схема должна быть явно надежная. Да, гляну, тема интересная и безграничная, спасибо.
Лучше то, что проще. )) А что может быть проще линейного стаба? Причём, у него ведь и на выходе напряжение чище, нежели чем у ДС. А если ещё вспомнить, в каких условиях приходится работать электронике авто (зимой, к примеру) - вопросы по применению 7805 вообще отпадут. ЗЫ. Я, в силу своей работы, занимаюсь ремонтом охранно-пожарной аппаратуры и систем контроля доступа. Так вот приведу пример: Вся аппаратура тут горит, в основном, на грозах. При этом бьются и входные цепи, и логика на платах - вплоть до микроконтроллера. И вот тебе интересное наблюдение: пока в тех же "Гранитах" для питания логики применялся линейный стаб 7805 (а он там в корпусе D2-PAK) - при выходе из строя, скажем, мультиплексоров 74НС4051; или тех же регистров 74НС595, когда они уходят в КЗ; этот 7805 грелся так, что плата вокруг него становилась чёрной - и он оставался живым. И живым оставалось всё, что висит там на 5-Вольтовой шине... Достаточно было заменить там коротнувшую логику - и прибор оживал как ни в чём ни бывало... А теперь там применили ДС размером со спичечную головку. И при уходе в козу любого корпуса из 74НС, этот ДС сгорает так, что прожигает дыру в плате. При этом, видимо, стабилизация выходного напряжения перед кончиной ДС летит к чертям - и на небеса отправляется вся логика, вплоть до микроконтроллера. А прошивок завод не даёт - коммерческая, ...лядь, тайна. И остается либо отправлять прибор на завод в РФ за свой счёт, либо идти и покупать новый. Зашибись выход.
И вот сразу прям чувствуется отсутствие образования профильного Нахватался где то верхов Источник опорного напряжения для чего? Уровни согласовать можно и делителем. И интересно для чего в "стандартном параметрическом стабилизаторе" R25?

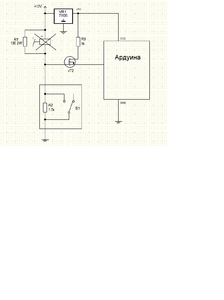

Если правильно понял, то там используется контроль целостности цепи. ИМХО может как то так подключить Ардуину?
На входе микросхемы, пока жив транзистор и 7805, больше 5 вольт никогда не будет. А любое изменение входных 12В нивелируется большим номиналом базового резистора или стабилитроном, если это он там установлен. С различными оговорками. Например для нагрузки. Но в данном случае он не даёт базе повиснуть в воздухе при отсутствии напряжения на входе. Ну и ёмкость разрядить побыстрее, если оно требуется.
