Короче не стал покупать эту деталь. Замажу ее герметиком. Масло в раздатку купил кастрол диференциал 80/90 Да, и прокладки между турбинами и приемными трубами нет вообще. Так что старые придется ставить.
А из паронита подойдут туда? за неимением ничего другого лучше тогда самому их нарезать), или в кунцево поискать или официалы...
"Как выглядит" - это всё хорошо, но я хочу знать, как он работает - профессиональное заболевание)))))))))))))) просто тут в смежной теме ребята говорят о каких-то толчках при ИСПРАВНОМ гидротрансе в момент выключения круиз-контроля ПЕДАЛЬЮ ТОРМОЗА) и вот мне просто интересно, почему у кого-то эти толчки есть и они считают, что это нормально, а я на своей их не чувствую (может просто не обращаю внимания), но у меня все диагностики "+" показывают...Просто если я сути вопроса не понимаю, то мне хотелось бы вникнуть...А вот так тупо пойти, найти по ссылке и прочитать я не могу, т.к. пока что ничего в этой машине не понимаю...Но для общего развития мне этот вопрос интересен) Буду признателен любой информации технически ГРАМОТНОЙ по принципу работы этого пресловутого гидротранса)
Для иллюстрации принципа действия гидротрансформатора как элемента, передающего крутящий момент, воспользуемся примером с двумя вентиляторами (рис.3). Один вентилятор (насос) включён в сеть и создаёт поток воздуха. Второй вентилятор (турбина) - выключен, однако, его лопатки, воспринимая поток воздуха, создаваемого насосом, вращаются. Скорость вращения турбины меньше, чем у насоса, она как бы проскальзывает по отношению к насосу. Если применить этот пример по отношению к гидротрансформатора, то в нём в качестве вентилятора, включённого в сеть (насоса), выступает крыльчатка насосного колеса. Насосное колесо механически связано с двигателем. В качестве выключенного вентилятора (турбины) выступает турбинное колесо, соединённое через шлицы с валом АКПП. Подобно вентилятору - насосу, крыльчатка насосного колеса гидротрансформатора, вращаясь, создаёт поток, только уже не воздуха, а жидкости (масла). Поток масла, как и в случае с вентилятором - турбиной, заставляет вращаться турбинное колесо гидротрансформатора. В данном случае гидротрансформатор работает как обыкновенная гидромуфта, лишь передавая посредством жидкости крутящий момент от двигателя на вал АКПП, не увеличивая его. Увеличение оборотов двигателя не приводит к сколь - ни будь существенному увеличению передаваемого крутящего момента. Снова возвратимся к иллюстрации с вентиляторами. Поток воздуха, крутящий лопатки вентилятора - турбины, рассеивается впустую в пространстве. Если же этот поток, сохраняющий значительную остаточную энергию, направить снова к вентилятору - насосу, он начнёт вращаться быстрее, создавая более мощный поток воздуха, направленный к вентилятору - турбине. Тот, соответственно, тоже начнёт вращаться быстрее. Это явление известно как преобразование (увеличение) крутящего момента. В гидротрансформаторе в процесс преобразования крутящего момента помимо насосного и турбинного колёс включён статор, который изменяет направление потока жидкости. Подобно воздуху, вращавшему лопатки вентилятора - турбины, поток жидкости (масла), вращавший турбинное колесо ГТ, всё ещё обладает значительной остаточной энергией. Статор направляет этот поток обратно на крыльчатку насосного колеса, заставляя её вращаться быстрее, увеличивая тем самым крутящий момент. Чем меньше скорость вращения турбинного колеса гидротрансформатора по отношению к скорости вращения насосного колеса, тем большей остаточной энергией обладает масло, возвращаемое статором на насос, и тем большим будет момент, создаваемый в гидротрансформаторе. Турбина всегда имеет скорость вращения меньшую, чем насос. Это соотношение скоростей вращения турбины и насоса максимально при неподвижном автомобиле и уменьшается с увеличением его скорости. Поскольку статор связан с гидротрансформатором через обгонную муфту, которая может вращаться только в одном направлении, то, благодаря особой форме лопаток статора и турбины поток масла направляется на обратную сторону лопаток статора (рис. 3), благодаря чему статор заклинивается и остаётся неподвижным, передавая на вход насоса максимальное количество остаточной энергии масла, сохранившееся после вращения им турбины. Такой режим работы гидротрансформатора обеспечивает максимальную передачу им крутящего момента. Например, при трогании с места гидротрансформатор увеличивает крутящий момент почти в три раза. По мере разгона автомобиля проскальзывание турбины относительно насоса уменьшается и наступает момент, когда поток масла подхватывает колесо статора и начинает вращать его в сторону свободного хода обгонной муфты (см. рис. 4). Гидротрансформатор перестаёт увеличивать крутящий момент и переходит в режим обычной гидромуфты. В таком режиме гидротрансформатор имеет КПД, не превышающий 85%, что приводит к выделению в нём излишнего тепла и, в конечном счёте, увеличению расхода топлива двигателем автомобиля. Для устранения этого недостатка используется блокировочная плита (см. рис. 5 ). Она механически связана с турбиной, однако, может перемещаться влево и вправо. Для её смещения влево поток масла, питающий гидротрансформатор, подаётся в пространство между плитой и корпусом гидротрансформатора, обеспечивая их механическую развязку, то есть, плита в таком положении никак не влияет на работу гидротрансформатора. При достижении автомобилем высокой скорости по особой команде от устройства управления АКПП поток масла изменяется так, что он прижимает блокировочную плиту вправо к корпусу гидротрансформатора ( см. рис. 5 ). Для увеличения силы сцепления на внутреннюю сторону корпуса наносится фрикционный слой. Происходит механическая блокировка насоса и турбины посредством плиты. Гидротрансформатор перестаёт выполнять свои функции. Двигатель жёстко связывается с входным валом АКПП. Естественно, при малейшем торможении автомобиля блокировка немедленно выключается. Существуют и другие способы блокировки гидротрансформаторов, однако, суть всех способов одна - исключить проскальзывание турбины относительно насоса. В зарубежных источниках такой режим работы гидротрансформатора называется Lock - up (лок - ап). Корпус гидротрансформатора выполняет ещё одну очень важную функцию. С его помощью осуществляется привод масляного насоса АКПП. Для этого используется дополнительный валик, размещённый внутри вала турбины. С корпусом гидротрансформатора этот валик связан шлицевым соединением. Во многих АКПП масляный насос вращается непосредственно горловиной гидротрансформатора.
den2009, Понял, СПАСИБО, почему тогда момент блокировки насосного и турбинного колес должен сопровождаться толчком? т.е. момент, когда происходит смена типа передачи момента с насосного колеса на турбинное с гидравлического на механический? Точнее даже, наоборот, судя по их версии, толчком сопровождается момент перехода с механического зацепления на гидравлический тип передачи крут. момента..

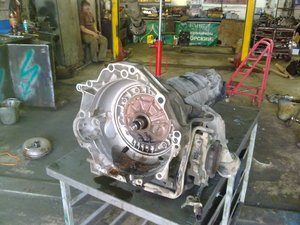

6 тыс снять и поставить(все вместе)+1000руб за замену подушек+завтра еще объявят за замену масла и сальников. Думаю в 8-9 тыс уложусь. Я еще сеодня купил прокладки клаппаных крышек, мож и их поменяют.
ну думаю к 10 тырам цену доведут,ты кстати сальник задний колена не решил заменить?а то когды туда ещё полезешь а пробег то все-таки большой,и ещё я бы сальник маслонасоса в акпп заменил бы
Не я меняю только сальник правого привода, сальник выходного вала и сальник бублика. В акпп я лезть точно не буду. На самом то деле как не крути все что я делаю -это временная мера. Все равно когданибудь акпп навернется. Я просто хочу еще тысяч 40-50 проехать если получится.
Ребят, то-же меняю ГТ у себя в гараже, подскажите кто знает номер сальника коленвала (заднего который рядом с коробкой) дигатель 2,7 Т. Официалы мне сказали что отдельно без фланца не продается.
Чесно, я уже запутался в этих названиях. Каждая деталь имеет по 2, а то и три названия, вот и путаюсь.
если ты про сальник хвостовика раздаточной коробки по ZF номер 0734 319 649 брал на екзисте стоил около 5 баксов по VAG 018 409 399 B дороже раза в 3-4 почему то
