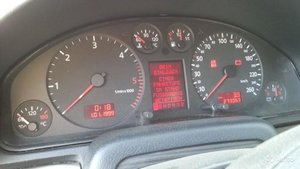

кто знает, значёк износа колодок (желтый как на фото), может срабатывать при горящей лампе АБС? Чот запутался немного со схемами. Приборка 4B0 919 880H фото не моё
Ты же все знаешь и писал, что у тебя все на твоей бочке работает!? В какой группе на этих приборках, можно поинтересоваться??? Да верно на 919 это возможно на 920 только КЗ на массу

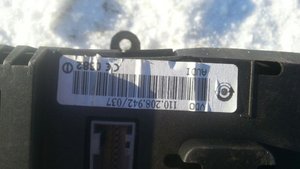

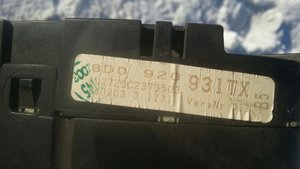

сейчас уже другая машина и немного другая приборка то была б3 и приборка 8DO сейчас б4 и приборка 4BO
спс! запутался даже не в приборках от А4, а в распиновке B3 и B4 (миничек, тахометр, 2 датчика давления) А вот пин №19 видимо проглядел
подскажите, всё-таки каким пином приборки ххх919ххх идёт управление на лампочку габаритов? Уже вторая приборка на столе, на которой не загорается лампа габаритов (как на фото)
решил всё-таки проводом отключить сигнал износа колодок. Он сидел не в красном разъёме (как на приборке 8D0 919ххх), а в зелёной фишке (контакт №7)! про индикацию включенных фар (пост выше) никто не подскажет? Какой пин отвечает за эту индикацию на приборке?
Расположение контактов в многоконтактных штекерных разъемах комбинации приборов - автомобили после 1998 модельного года Многоконтактный штекерный разъем, 32-контактный, синий 1 - Клемма 15 2 - Указатель поворота, правый 3 - Спидометр, выход 1 4 - Не задействован 5 - Датчик уровня топлива 6 - Подушки безопасности 7 - Клемма 31 ("масса" датчика) 8 - Температура ОЖ 9 - Клемма 31 (нагрузочная "масса") 10 - Датчик давления масла 11 - Сигнал тахометра 12 - Клемма 61 13 - Контроль предварительного накаливания или CAT 14 - Регулировка уровня 15 - Клемма 58d 16 - Указатели поворота прицепа/функциональные неисправности электроники двигателя 17 - Дальний свет 18 - Указатель поворота, левый 19 - Система ABS 20 - Клемма 58s 21 - Выключатель освещения в водительской двери 22 - Сигнализатор низкого уровня ОЖ 23 - Клемма 30 24 - Клемма 31 (нагрузочная "масса") 25 - K-провод 26 - Стояночный огонь, правый 27 - Стояночный огонь, левый 28 - Спидометр - вход 29 - Уровень/давление тормозной жидкости 30 - S-контакт 31 - Замок ремня безопасности 32 - Система ESP Многоконтактный штекерный разъем, 32-контактный, зеленый 1 - Не задействован 2 - Транспондер 1 3 - Не задействован 4 - Иммобилайзер 5 - W-провод 6 - Крышка багажника (только в комплектации Lowline) 7 - Тормозные колодки (только в комплектации Highline) 8 - Не задействован 9 - Не задействован 10 - Сигнализатор низкого уровня топлива - выходной сигнал для блока управления двигателя (только при 6-цил. двигателе TDI и в автомобилях для рынка США) 11 - Индикация времени стоянки 12 - Отключение кондиционера 13 - Стояночный тормоз 14 - Электронная педаль газа 15 - Габаритные фонари 16 - Не задействован 17 - Транспондер 2 18 - Не задействован 19 - Не задействован 20 - Не задействован 21 - Температура масла 22 - Не задействован 23 - Не задействован 24 - Не задействован 25 - Не задействован 26 - Не задействован 27 - Не задействован 28 - Не задействован 29 - Клемма 58d (внешняя регулировка освещенности) 30 - Спидометр, выход 2 31 - Не задействован 32 - Не задействован Многоконтактный штекерный разъем, 20-контактный, красный 1 - Сигнал расхода 2 - Не задействован 3 - Не задействован 4 - Не задействован 5 - Индикация наружной температуры 6 - Индикатор рычага селектора 7 - Не задействован 8 - Не задействован 9 - Датчик недостаточного количества жидкости стеклоомывателя 10 - Давление в гидравлической системе 11 - Бортовой компьютер Reset 12 - Сигнал синхронизации радиочастотного индикатора 13 - Сигнал данных радиочастотного индикатора 14 - Бортовой компьютер, левый 15 - Разрешающий сигнал радиочастотного индикатора 16 - Фонарь заднего хода/ближний свет (контроль лампочек) 17 - Реле свечей накаливания (в двигателях TDI во время прогрева камеры сгорания подавляется контроль падения напряжения) 18 - Бортовой компьютер, правый 19 - Стоп-сигнал 20 - Не задействован Вот из эльзы распиновка
Благодарю, есть такая распиновка! Но вот только какие пины отвечают за включение индикатора габаритов на приборке, так и не ясно. Судя из картинки этих светодиодов, а там их пара, делаю вывод, что: 32-контактный, синий 26 - Стояночный огонь, правый 27 - Стояночный огонь, левый Либо: 32-контактный, зеленый 15 - Габаритные фонари а вот их включать плюсом или минусом - неясно. Минусом пробовал - не катит. Плюсом побоялся. Сейчас уже приборку установил, а сам думаю, что плюсом логично и правильно. Имею ввиду плюс от подрулевого
Плюсом побоялся. Сейчас уже приборку установил, а сам думаю, что плюсом логично и правильно На + подключи светодиод, им и тыкай в пины,угадаешь- будут гореть оба вполнакала,не угадаешь-ничего не сгорит
