Защита, чертеж

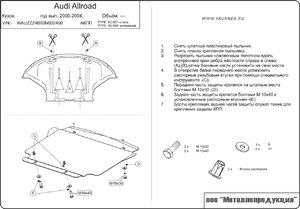

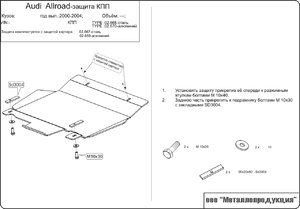

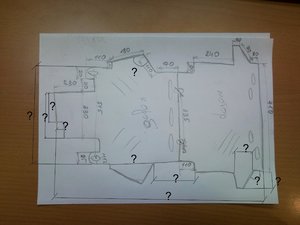

Андрей, замерь еще размеры областей с вентиляционными отверстиями и размеры до них? Хорошо бы углы загиба. И более подробные фотки (можно мне на мыло nizkiy$mail.ru) покажу знакомому конструктору мож чё собирем (машина тоже на недельку на приколе, а так на месте еще бы примерили). Вот что есть в нете
.



Ну вот именно такая и есть. Только я их между собой сварил, чтоб цельная была.



Ты тогда на них размеры нанеси



еще не пожалел о желании помочь? ))))))))))) я представляю в холодном гараже с рулеткой, ручкой и бумажкой бегать.... еще раз спасибо !!)



Да уж, ещё толщину замерь плиз



Сгибы смотри в посте №21, углы надо замерять, т.к. сталь 3 мм руками не погнешь.

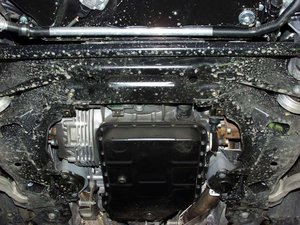

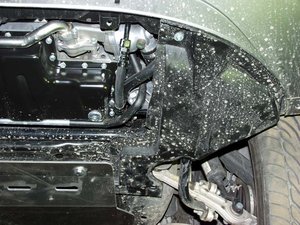

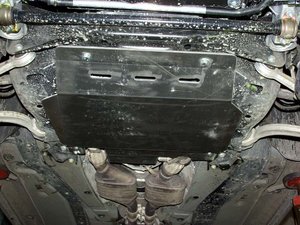

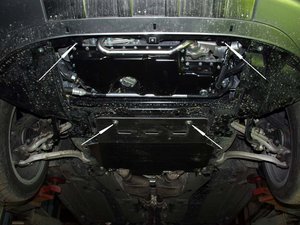

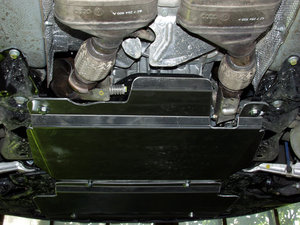

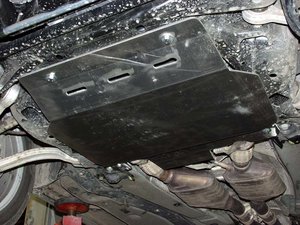

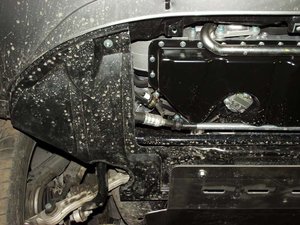

Вот еще отрыл



а че родной защиты нет что ли? или она стоит запредельно? не понимаю



Насчет запределной стоимости 11 000- 13 000 рубликов не корманные деньги.



Да забыл - это только на движок, а на карабас еще 7 500

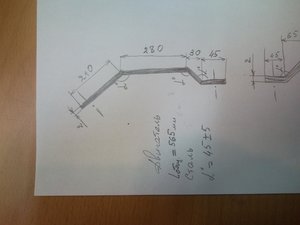

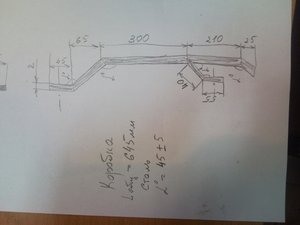

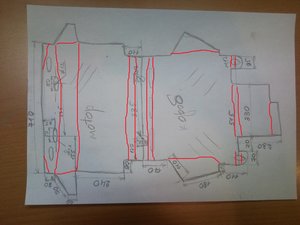

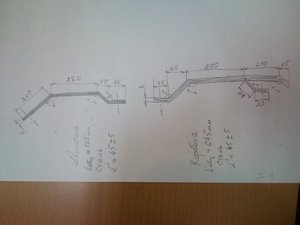

Парни вот еще чертежики, если опять что то упустил пишите, замерю, поправлю.



Андрей,
углы в месте стыковки двух защит точно 45 или все таки поменьше?
защита карабаса в профиль вроде не такая должна быть (конец)?
защита движка (перед) не должна ли начинаться с горизонтальной линии?



Ну вот как она у меня есть, так и черчу. Может я ее загнул когда ставил? Но вроде все так как и на чертеже.



Молодец, спасибо. Но для полноты укажи полные длины защит, либо углы поворотов граней выступов. полную длину проще



Ага понял! Теперь уже завтра. Обязательно замерю.



Ок! Это тоже замерю!



линии сгиба такие (за ровность линий сорри)? Даже если при установке гнул, следы родных загибов должны остаться.
