Защита, чертеж

Тема в разделе "Allroad 4B С5", создана пользователем Rom4ik40, 12 фев 2011.

Подписаться Ответить в теме
  1. Dronchic

    Dronchic Живу я здесь

    12 мар 2010
    1.076
    ALLROAD 2.5TDi
    #41 Dronchic, 14 фев 2011
    Понял. Это тоже поправим.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  3. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #42 Rom4ik40, 14 фев 2011
    Во тут замеров подкинули... Ну ели человек отпишется, картина станет более понятной

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  4. nizam09

    nizam09 Участник форума

    26 окт 2010
    155
    #43 nizam09, 14 фев 2011
    Судя по посту №32, длина защиты картера 565 мм, длина защиты коробки 645 мм, третий размер выходит 135 мм,

  5. Dronchic

    Dronchic Живу я здесь

    12 мар 2010
    1.076
    ALLROAD 2.5TDi
    #44 Dronchic, 14 фев 2011
    Конечно отпишусь. Померим и нанесем на чертежик.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  6. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #45 Rom4ik40, 14 фев 2011
    [​IMG]ч [​IMG][​IMG]

    Короч Dronchic, учти пожалуйста вышеупомянутое и все будет гуд!!!

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  7. Dronchic

    Dronchic Живу я здесь

    12 мар 2010
    1.076
    ALLROAD 2.5TDi
    #46 Dronchic, 14 фев 2011
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  8. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #47 Rom4ik40, 14 фев 2011
    Ну у меня пусть даже 10ка не лишняя, тем более если есть возможность сделать за так

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  9. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #48 Rom4ik40, 14 фев 2011
    Ок!:beer:[/quote]

    :beer:
    :[:]||||||
    :drunk2:
    *pyanka*

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  10. Dronchic

    Dronchic Живу я здесь

    12 мар 2010
    1.076
    ALLROAD 2.5TDi
    #49 Dronchic, 14 фев 2011
    :beer:
    :[:]||||||
    :drunk2:
    *pyanka*[/quote]
    А мне она досталась за 2.5 рубля.:sluni:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  11. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #50 Rom4ik40, 14 фев 2011
    А мне она досталась за 2.5 рубля.:sluni:[/quote]

    ТОЖЕ ОЧЕНЬ ДЕШЕВО

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  12. nizam09

    nizam09 Участник форума

    26 окт 2010
    155
    #51 nizam09, 14 фев 2011

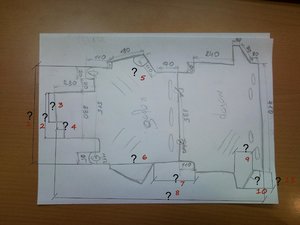

    1. размер вроде не критичен и равен примерно 545
    2. указан 330
    3. надо замерить
    4. тоже замерь плиз
    5. думаю не критично, но если замерят лишним не будет
    6. нада рулетка
    7.судя по картинке 280
    8. пост №32 1210
    9. судя по картинке 135
    10. тоже вроде не критично
    11. надо мерить
    Да ещё перенёс одну линию сгиба

  13. nizam09

    nizam09 Участник форума

    26 окт 2010
    155
    #52 nizam09, 15 фев 2011

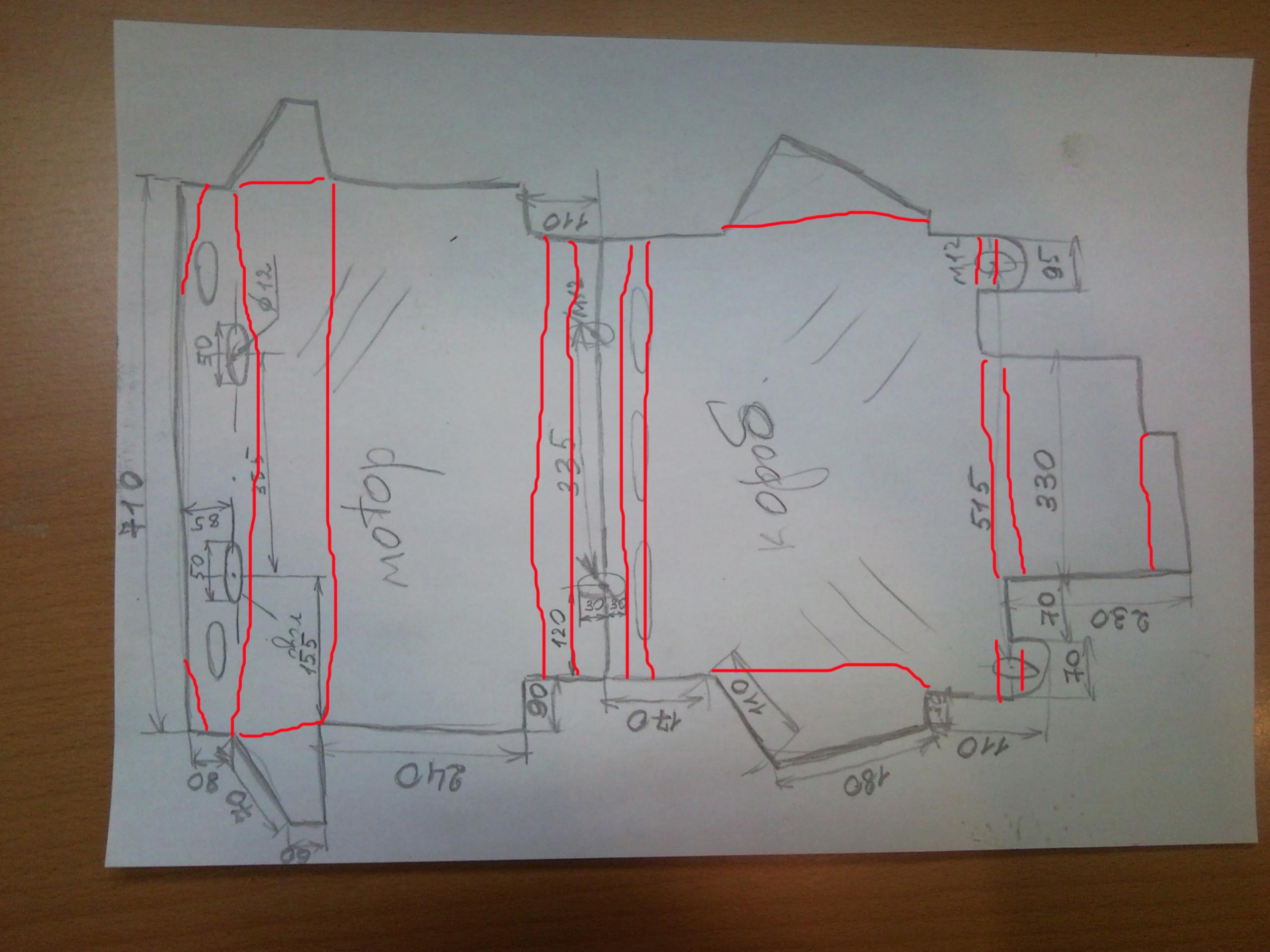

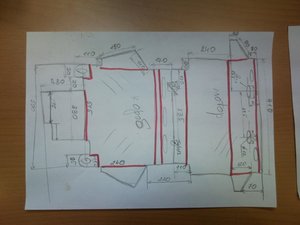

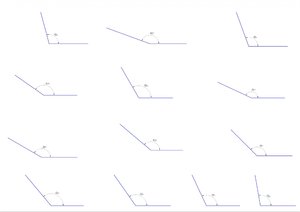

    Вот для замера углов

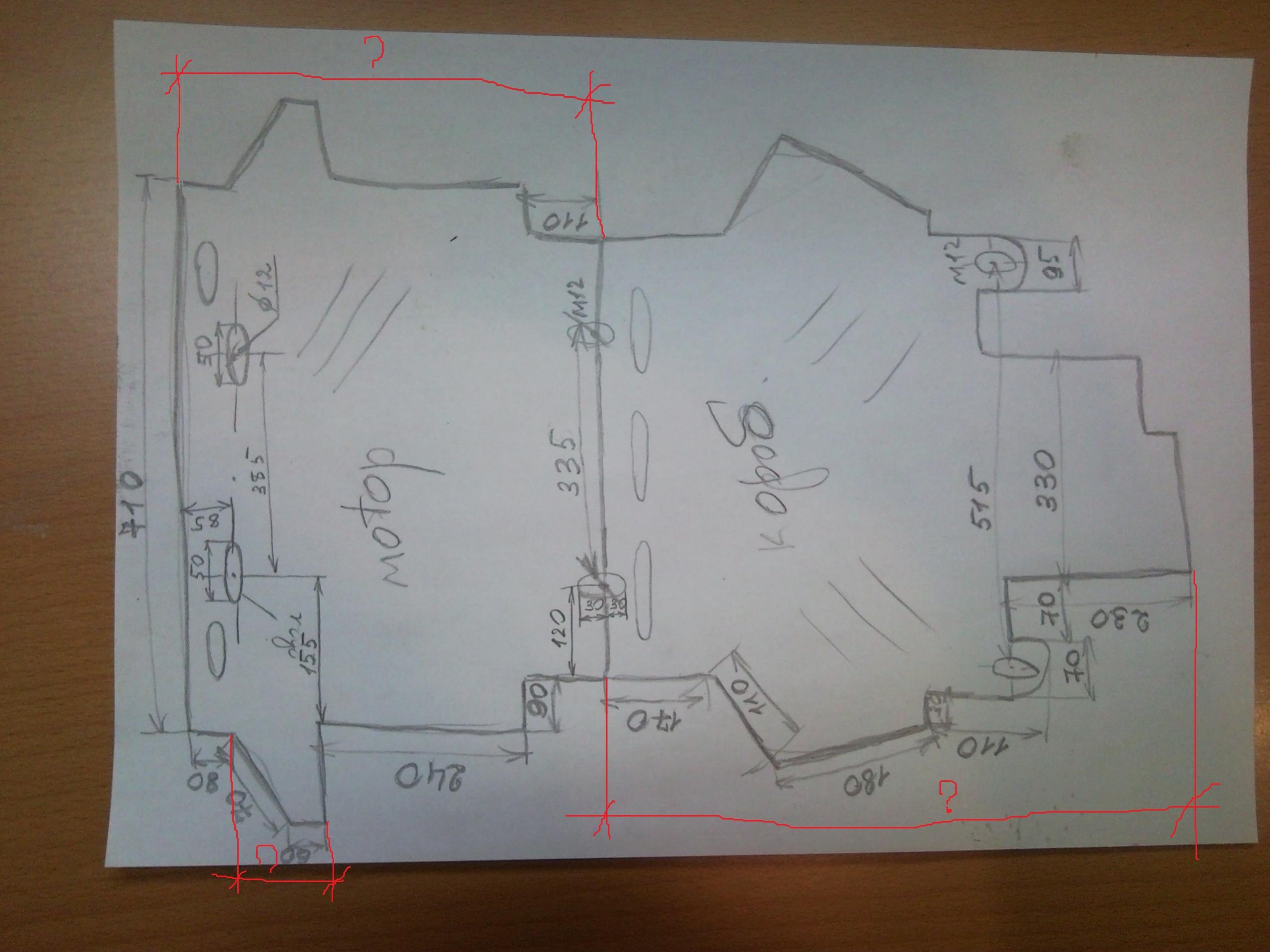

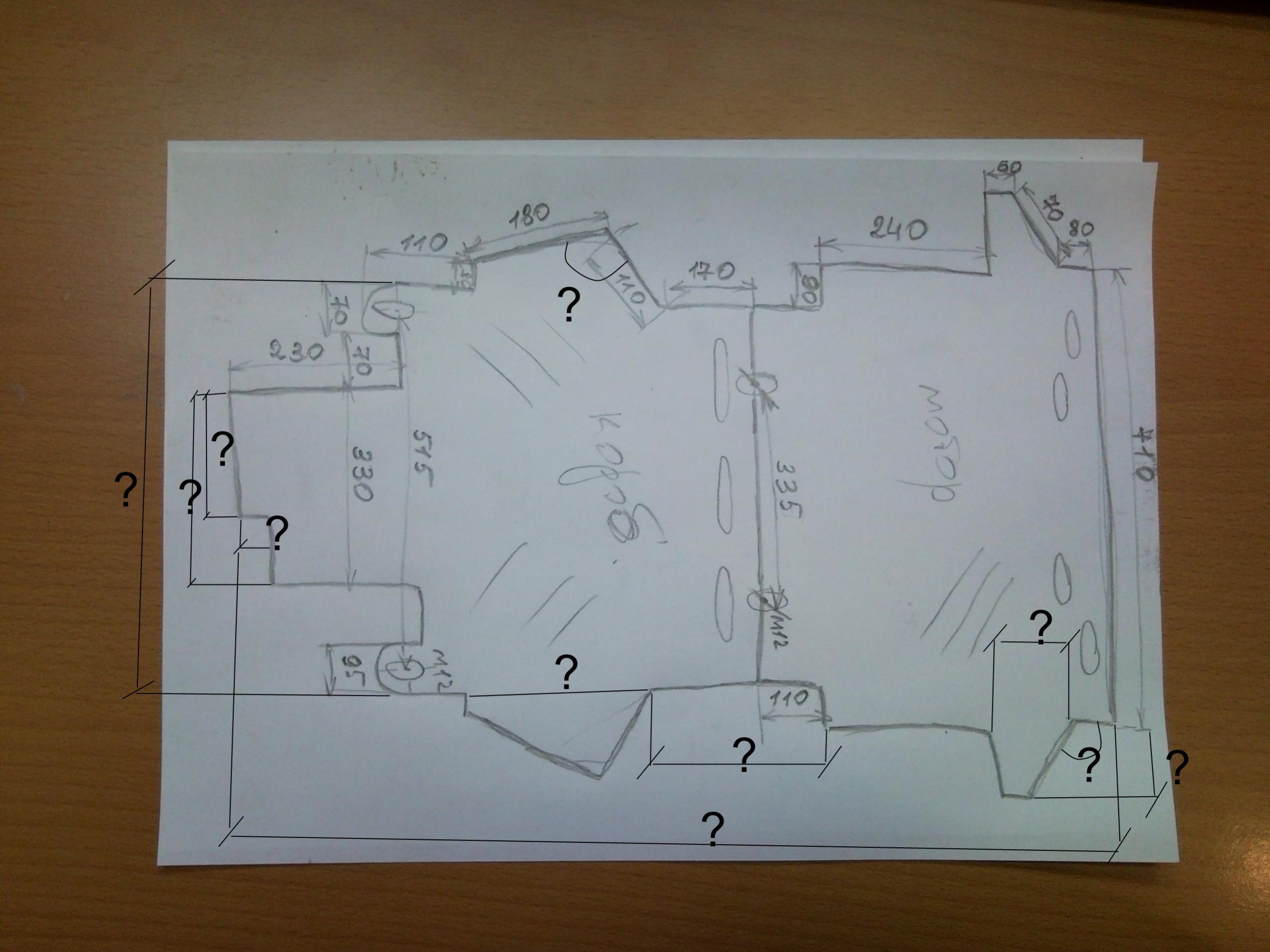

    и вот еще вопросы по размеру

  14. Dronchic

    Dronchic Живу я здесь

    12 мар 2010
    1.076
    ALLROAD 2.5TDi
    #53 Dronchic, 15 фев 2011
    Парни, сегодня не смог, к сожалению, но завтра постараюсь, все доделать.:rock:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  15. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #54 Rom4ik40, 16 фев 2011
    Ждемсс, ты главное не торопись! Чтоб точнее получилось!

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  16. Dzuba

    Dzuba Старожил

    8 дек 2008
    13.393
    ALLROAD 2.7Т мкпп
    #55 Dzuba, 16 фев 2011
    А сколько это все дело весить то будет??? Наверно очень прилично.

  17. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #56 Rom4ik40, 16 фев 2011
    При толщине 3мм, общая масса конструкции килограмм 15, не больше, имхо. Ну это так, на вскидку. Не тяжелее родного

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  19. Dzuba

    Dzuba Старожил

    8 дек 2008
    13.393
    ALLROAD 2.7Т мкпп
    #57 Dzuba, 16 фев 2011
    Ну родная пластмасовая весит мало, уж точно не более 5 кг.

  20. Rom4ik40

    Rom4ik40 Участник форума

    16 авг 2010
    240
    A5 SB 2.0 TQ
    #58 Rom4ik40, 16 фев 2011
    Я про металлическую, или родных железок нет? Я не в курсе просто

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  21. vovanius

    vovanius Живу я здесь

    21 июл 2006
    1.007
    Allroad 2003 год,
    #59 vovanius, 16 фев 2011
    Родных железок нету. Родная пластиковая типа "усиленная". Вроде как стекловолокном армированная

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  22. Dronchic

    Dronchic Живу я здесь

    12 мар 2010
    1.076
    ALLROAD 2.5TDi
    #60 Dronchic, 16 фев 2011

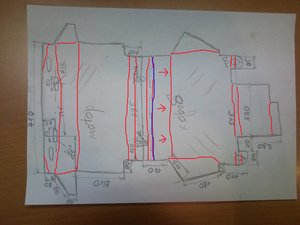

    Вот обновленная картинка.


    Вложения:

    • SNC00102.jpg
      Размер файла:
      293,4 КБ
      Просмотров:
      85
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
(Вы должны войти или зарегистрироваться, чтобы разместить сообщение.)
